18. Maniement de l'écran

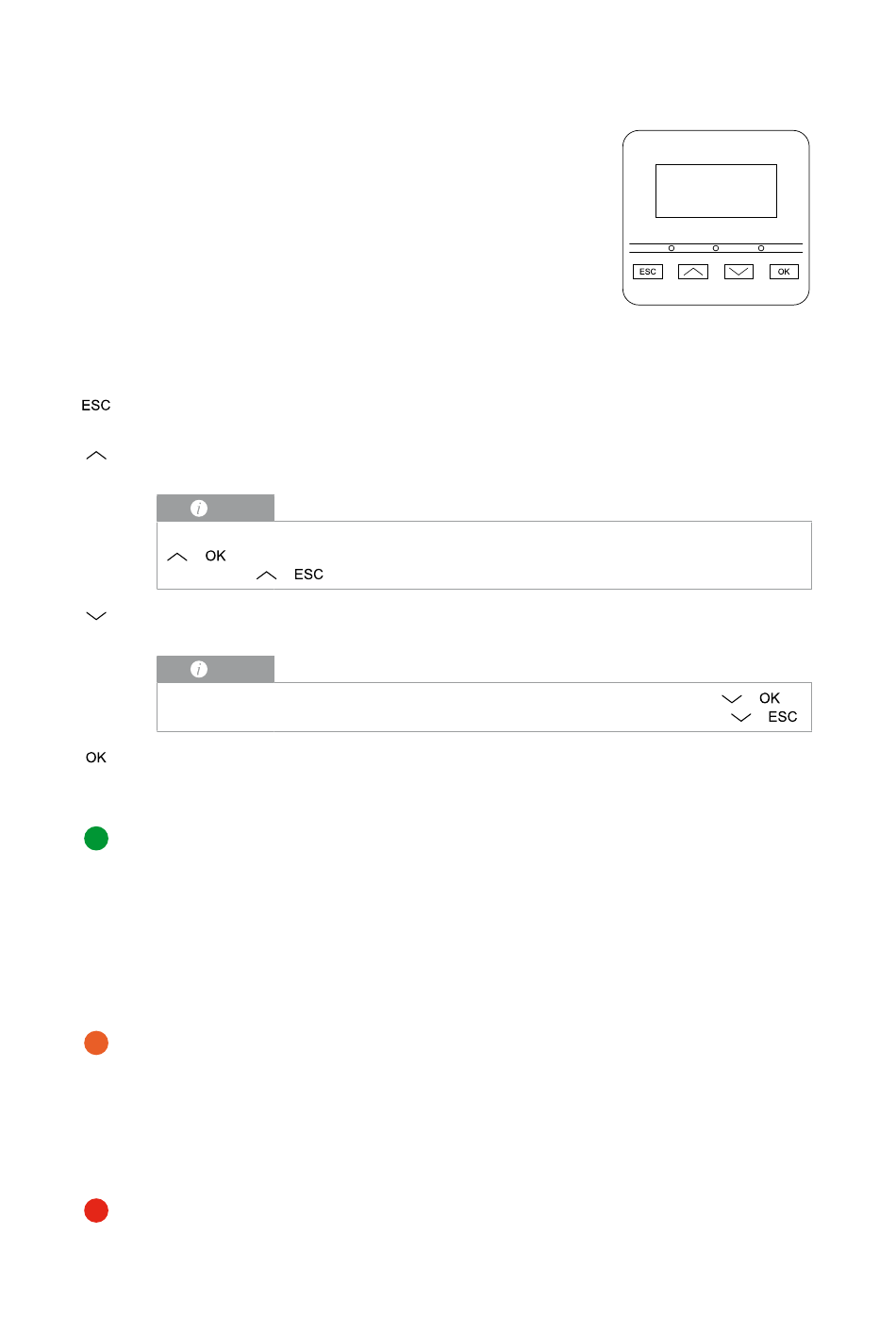

Les onduleurs/chargeurs INGECON SUN STORAGE 1PLAY disposent d'un
ensemble écran, clavier et LED pour communiquer avec l'installateur ou
l'utilisateur.
Cette interface vous permet de visualiser les principaux paramètres internes et
régler l'ensemble du système pendant l'installation.
Les paramètres, les variables et les commandes sont organisés sous forme de
menus et de sous-menus.

18.1. Clavier et LED

Le clavier comprend quatre touches :
Abandonner la modification d'un paramètre ; quitter un menu et retourner au niveau précédent ;
ne pas confirmer un changement ou ne pas accepter une proposition.
Remonter dans la liste de paramètres ou de dossiers à l'intérieur du même niveau ; ou augmenter
la valeur d'un paramètre modifiable dans une unité de base.
Pour augmenter la valeur d'un paramètre par intervalle de 10, utilisez la combinaison
+
combinaison
Descendre dans la liste de paramètres ou de dossiers à l'intérieur du même niveau ; ou diminuer
la valeur d'un paramètre modifiable dans une unité de base.
Pour diminuer la valeur d'un paramètre par intervalle de 10, utilisez la combinaison
Pour diminuer la valeur d'un paramètre par intervalle de 100, utilisez la combinaison
Valider la modification d'un paramètre ; entrer dans un menu de niveau inférieur dans la
structure ; confirmer un changement ou accepter une proposition.
Le boîtier contient trois LED :
LED verte
•
•
•
•
LED orange
•
•
•
•
LED rouge
•
198
INFO
.. Pour augmenter la valeur d'un paramètre par intervalle de 100, utilisez la
+ ..
INFO
Clignotement toutes les 0,2 secondes : le système ne dispose pas de l'énergie
nécessaire pour démarrer l'onduleur. L'onduleur est en cours de charge d'urgence des
batteries à partir du champ photovoltaïque.
Clignotement toutes les secondes : l'onduleur contrôle le système de stockage et
démarre.
Allumée : l'onduleur produit de la tension sur le réseau de consommation ou est
connecté au réseau/générateur auxiliaire.
Éteinte : l'onduleur est déconnecté ou n'a pas de firmware.
Trois clignotements : le ventilateur externe ne fonctionne pas correctement.
Clignotement toutes les secondes : le ventilateur interne ne fonctionne pas
correctement.
Clignotement toutes les 3 secondes : l'onduleur limite la puissance en raison de la
température élevée.
Allumée : existence d'une alarme.
Allumée : arrêt manuel.
Maniement de l'écran
