9. Conexión de la red de consumo
A lo largo de este capítulo se explican los requerimientos y el proceso para conectar el cableado de la red de
consumo en el equipo. Leer detenidamente antes de iniciar el proceso de conexión.
9.1. Indicaciones de seguridad para la conexión de la red de
consumo
ATENCIÓN
Antes de comenzar a realizar las conexiones asegurar la no existencia de tensión en el inversor. Comprobar que
la protección AC de la red/generador auxiliar y la protección DC del sistema de almacenamiento se encuentran
abiertos, así como el campo fotovoltaico y la red de consumos.
No alimentar el equipo hasta que se hayan completado con éxito el resto de conexiones y se haya cerrado el
equipo.
A la hora de realizar las conexiones respetar las polaridades marcadas en la serigrafía de la tarjeta electrónica.
Ingeteam no se responsabiliza de los daños derivados de una conexión incorrecta.
INFO
El neutro de la red de consumo no está internamente conectado a tierra.
9.2. Requisitos del cableado para la conexión de la red de
consumo
La sección del cableado para la conexión de la red de consumo se especifica en la siguiente tabla:
Sección cableado
Diámetro de la manguera de cables
Longitud del cableado a desaislar (L*)
L*

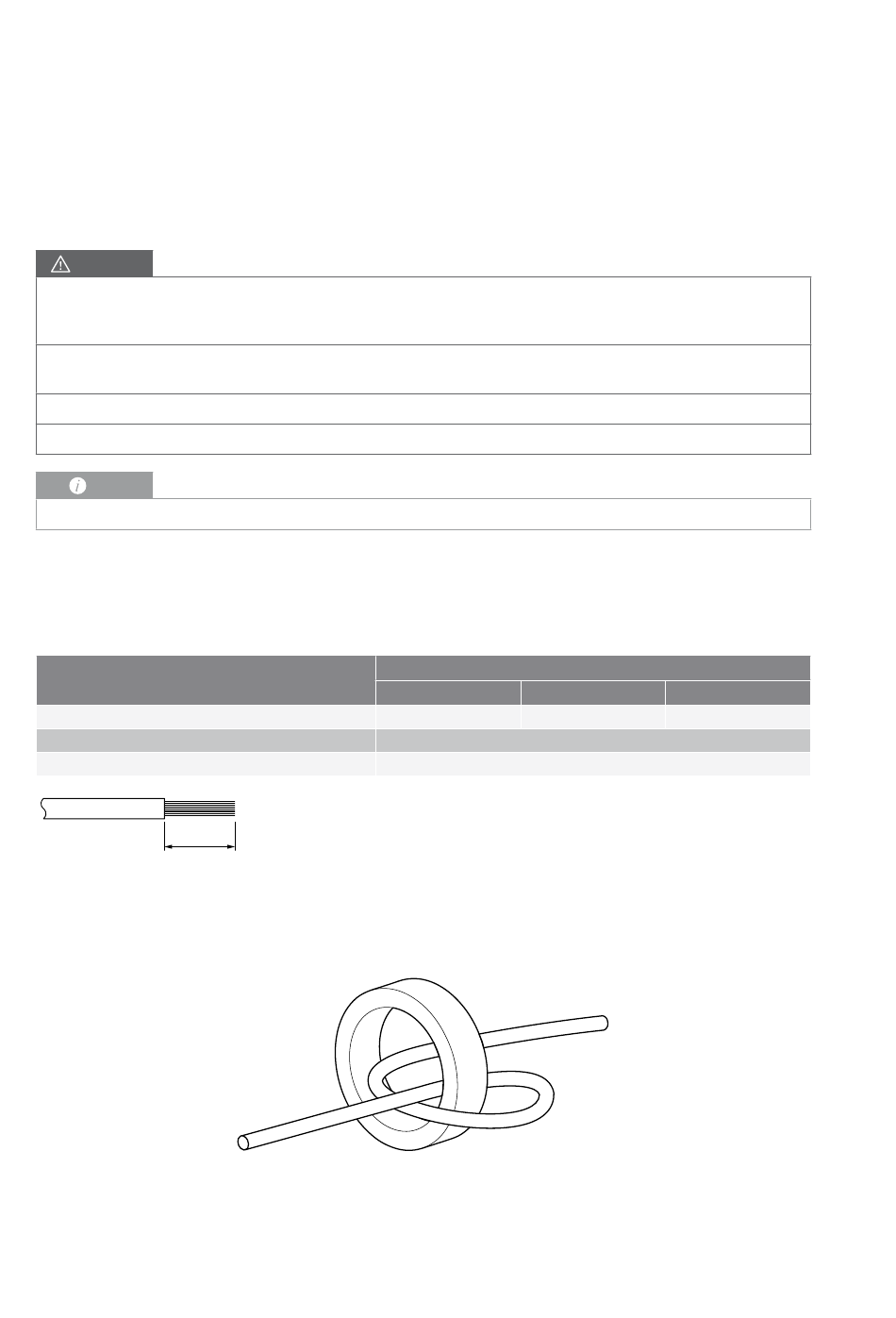

9.3. Uso de ferrita

Para la conexión de la red de consumo es necesario el uso de una de las ferritas suministradas para el cableado de
línea y neutro. Se deberán dar dos vueltas con cada cable tal y como indica la siguiente figura.
100
INGECON SUN STORAGE 1Play
Hasta 32 A Hasta 40 A
4 mm 6 mm
2
9 ~ 17 mm
18 mm
ABH2013IQM01_C- Manual de instalación y uso
Conexión de la red de consumo
Hasta 50 A
10 mm
2 2
