Conexión de accesorios opcionales
5. Conectar el cableado RS-485 (D) para la comunicación con el vatímetro externo.
16.4. Conexión del Kit DRM0 para Australia para hardware tipo A
El kit DRM0 es necesario para cumplir con la normativa AS4777.2 de Australia, donde un dispositivo externo
llamado DRED controla al equipo a través de esta tarjeta DRM0.
Únicamente es necesario instalar el kit externo DRM0 en el hardware tipo A. Identificar correctamente antes de
proceder a la conexión del kit DRM0 (ver apartado "2.2. Tipos de hardware").
En caso de disponer del hardware tipo B en el que la función DRMO está operativa de fábrica sin necesidad de
un kit externo, consultar el apartado "15. Conexión de las entradas digitales" para proceder con la conexión del
DRM0.
En el hardware tipo A seguir las siguientes indicaciones:

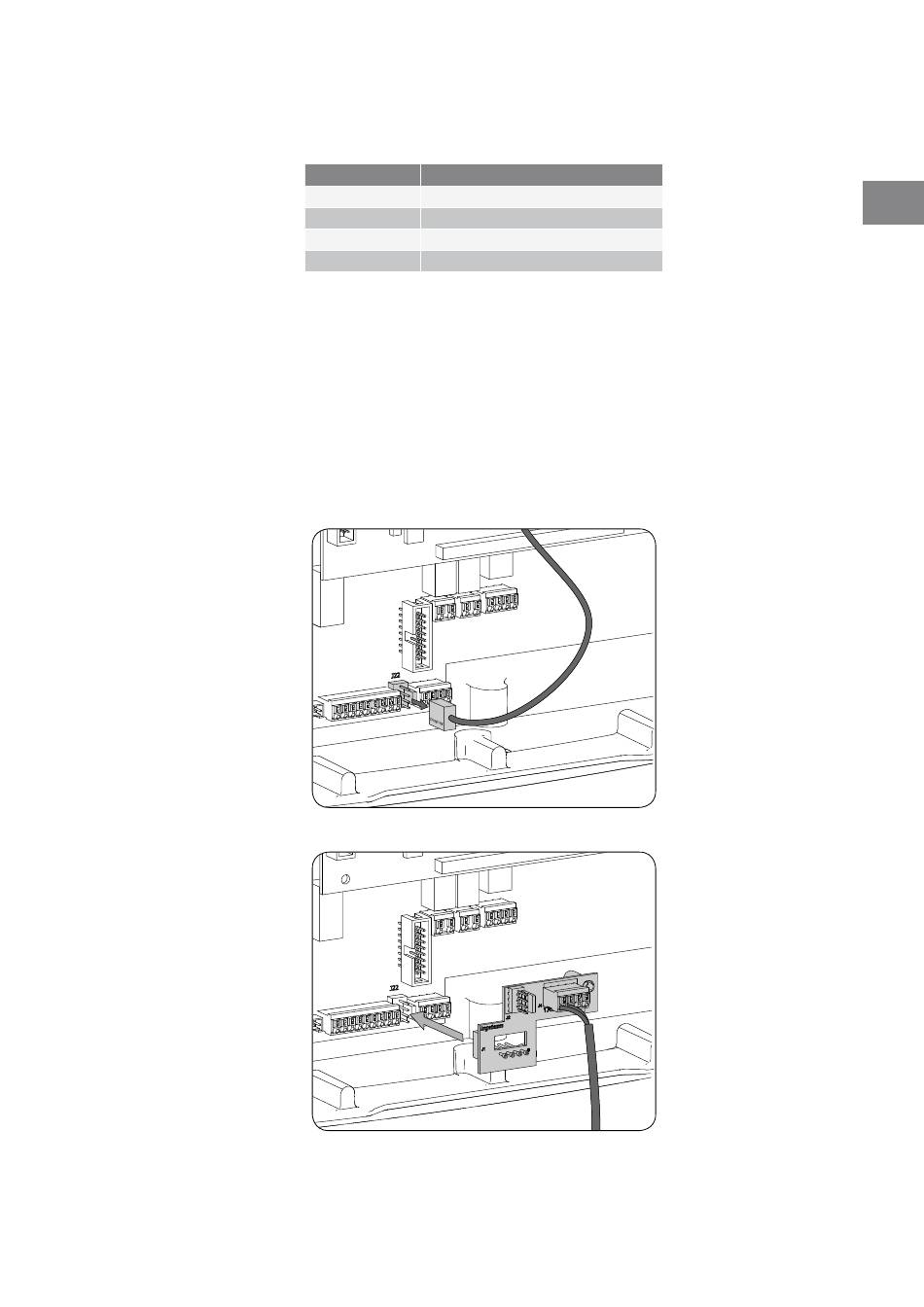

1. Desconectar el cable del display del equipo.
2. Conectar la tarjeta DRM0 en el conector del display tal y como se indica en la siguiente figura.
ABH2013IQM01_C - Manual de instalación y uso
Pin Señal
1 RS-485 B(+)
2 RS-485 A(-)
3 Malla de protección
4 GND
