Conexión de accesorios opcionales
16. Conexión de accesorios opcionales
A lo largo de este capítulo se explica el proceso para conectar los accesorios opcionales en el equipo:
• Tarjetas de comunicación.
• Gestor energético INGECON SUN EMS Board.
• Kit DRM0.
16.1. Indicaciones de seguridad para la conexión de los accesorios
opcionales
ATENCIÓN
Antes de comenzar a realizar las conexiones asegurar la no existencia de tensión en el inversor. Comprobar que
la protección AC de la red/generador auxiliar y la protección DC del sistema de almacenamiento se encuentran
abiertos, así como el campo fotovoltaico y la red de consumos.
No alimentar el equipo hasta que se hayan completado con éxito el resto de conexiones y se haya cerrado el
equipo.
16.2. Conexión de las tarjetas de comunicación
Opcionalmente es posible instalar las tarjetas necesarias para poder establecer comunicación con el inversor.
Existen varias vías para realizar la comunicación:
• RS-485.
• Ethernet TCP.
• Wi-Fi TCP.
INFO
Consultar el manual de accesorios de comunicación correspondiente para ampliar esta información.
16.2.1. Tarjeta de comunicación vía RS-485
La tarjeta de comunicación RS-485 se instala en el interior del equipo. Para conectar la tarjeta de comunicaciones
seguir los siguientes pasos:

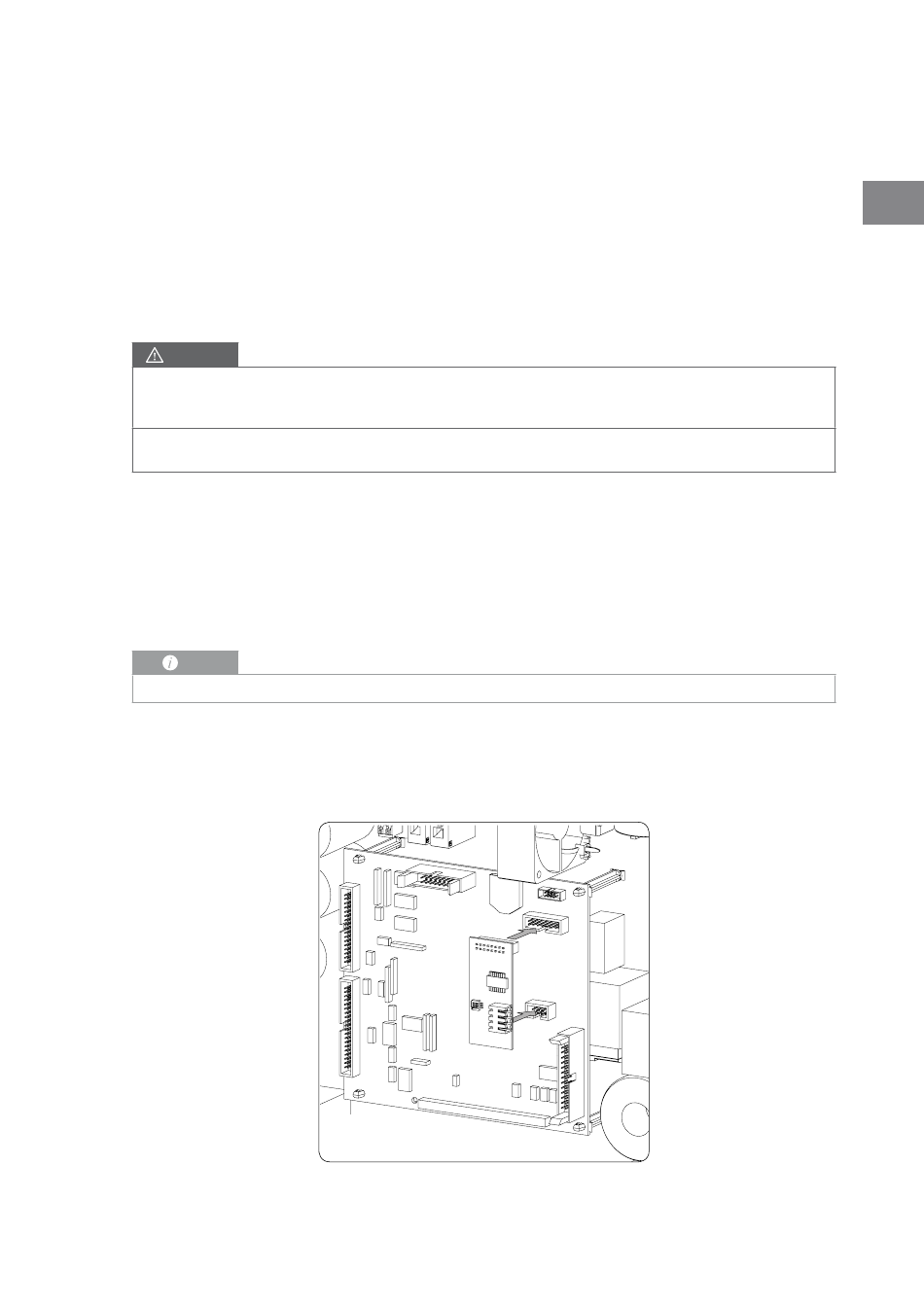

1. Conectar la tarjeta de comunicaciones en los conectores J11 y J12 de la tarjeta de control.
ABH2013IQM01_C - Manual de instalación y uso
J11
J12
