Conexión del campo fotovoltaico
11. Conexión del campo fotovoltaico
Estos equipos pueden ser conectados a un campo fotovoltaico.
A lo largo de este capítulo se explican los requerimientos y el proceso para conectar el cableado del campo
fotovoltaico en el equipo. Leer detenidamente antes de iniciar el proceso de conexión.
ATENCIÓN
El campo fotovoltaico no puede estar aterrado, por lo que sus terminales deben estar aislados de tierra.
INFO
El inversor arrancará solamente si la impedancia a tierra del campo fotovoltaico es superior a 18,3 kOhms.
11.1. Indicaciones de seguridad para la conexión del campo
fotovoltaico
ATENCIÓN
Antes de comenzar a realizar las conexiones asegurar la no existencia de tensión en el inversor. Comprobar que
la protección AC de la red/generador auxiliar y la protección DC del sistema de almacenamiento se encuentran
abiertos, así como el campo fotovoltaico y la red de consumos.
No alimentar el equipo hasta que se hayan completado con éxito el resto de conexiones y se haya cerrado el
equipo.
A la hora de realizar las conexiones respetar las polaridades marcadas en el equipo.
Ingeteam no se responsabiliza de los daños derivados de una conexión incorrecta.
11.2. Requisitos del cableado para la conexión del campo
fotovoltaico
La sección del cableado para la conexión del campo fotovoltaico se especifica en la siguiente tabla:
Sección de cableado
Tipo de conector
11.3. Proceso de conexión del campo fotovoltaico
Para realizar la conexión del campo fotovoltaico seguir los siguientes pasos:
1.

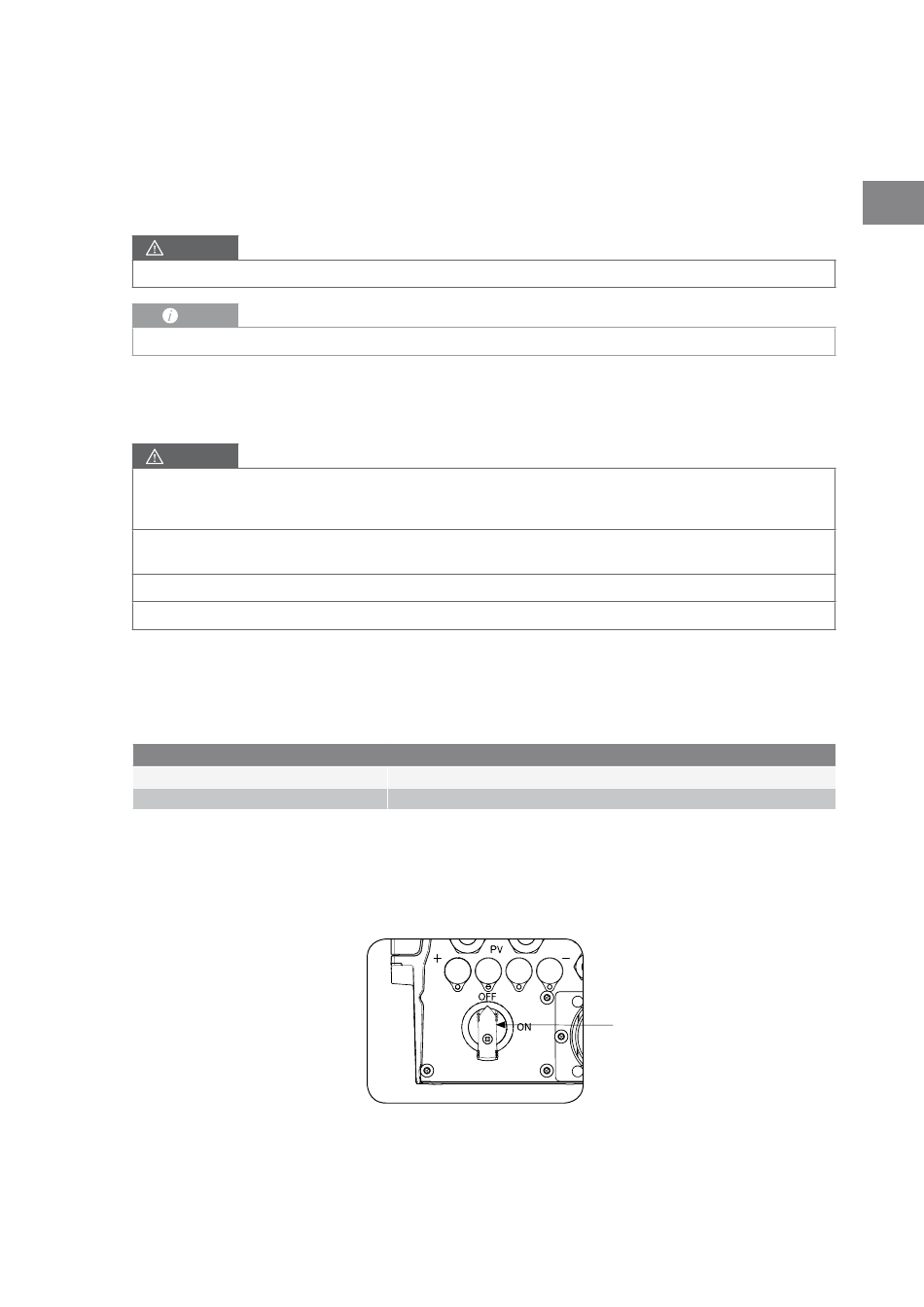

Asegurar que el seccionador DC para el campo fotovoltaico que incorpora el equipo en su parte inferior
está en posición off.
ABH2013IQM01_C - Manual de instalación y uso
INGECON SUN STORAGE 1Play
4 ~ 6 mm
2
MC4
Seccionador DC para el campo
fotovoltaico
Ingeteam
EN
ES
FR
PT
105
