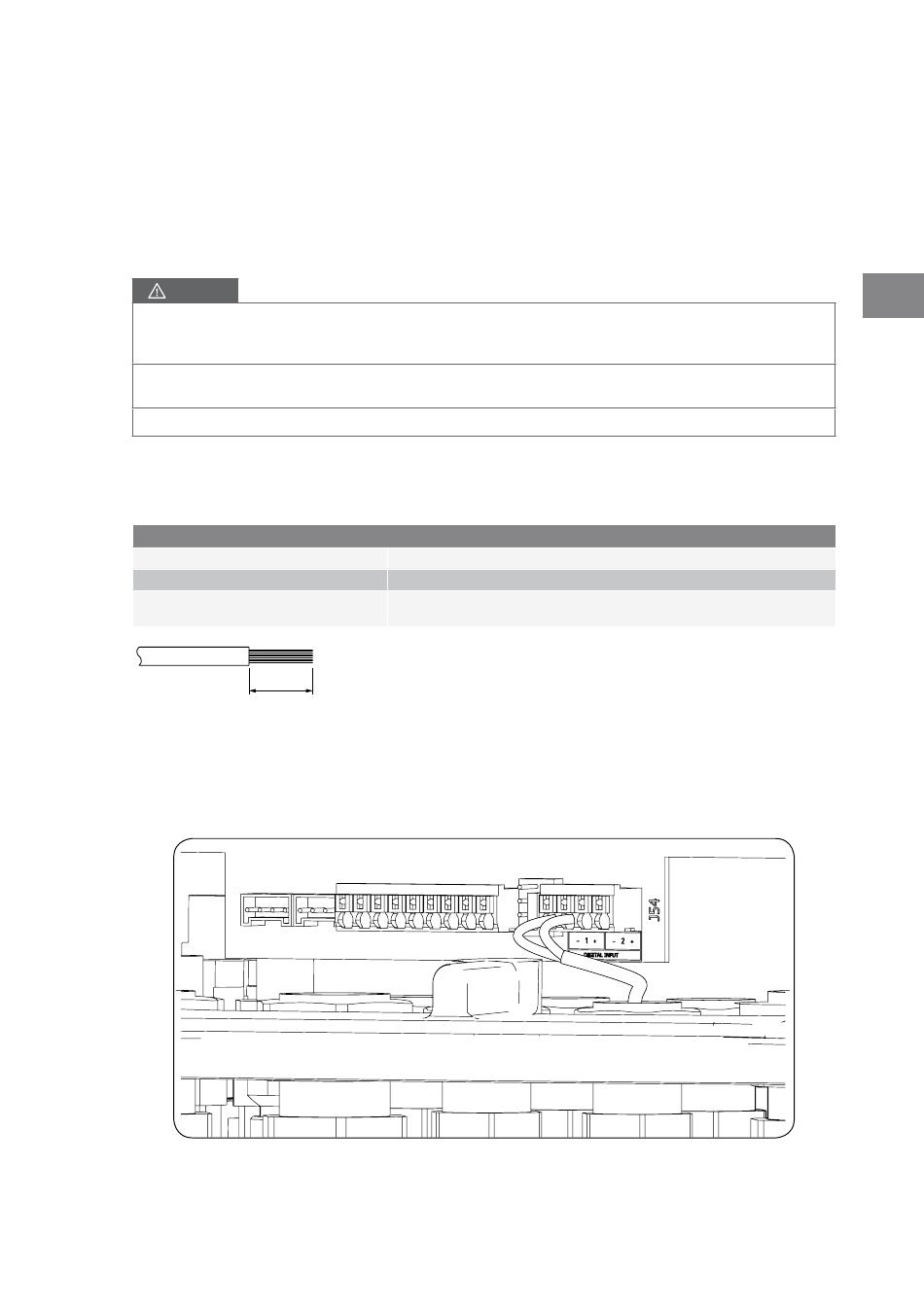

Conexão das entradas digitais
15. Conexão das entradas digitais
Em função do tipo de hardware do inversor, a gestão das entradas digitais é diferente.
Ao longo deste capítulo, são explicados os requisitos e o processo para conectar a fiação das entradas digitais no
equipamento. Leia atentamente antes de iniciar o processo de conexão.
15.1. Indicações de segurança para a conexão da entrada digital
ATENÇAO
Antes de começar a realizar as conexões, certifique-se de que não haja tensão no inversor. Verifique se a
proteção AC da rede/gerador auxiliar e a proteção DC do sistema se encontram abertos, bem como o campo
fotovoltaico e a rede de consumos.
Não forneça tensão ao equipamento até ter concluído as conexões com sucesso e o equipamento tenha sido
fechado.
No momento de realizar as conexões, respeite as polaridades marcadas nas inscrições da placa eletrônica.
15.2. Requisitos da fiação para a conexão da entrada digital
A seção da fiação para a conexão das entradas digitais é especificada na seguinte tabela:
Seção fiação
Diâmetro do tubo de cabos
Comprimento da fiação para a qual se deve
retirar o isolamento (C*)
L*
15.3. Particularidades das entradas digitais em função do hardware
do inversor
Em função do tipo de hardware do inversor (A ou B), a distribuição de entradas digitais é diferente.
Hardware tipo A
ABH2013IQM01_C - Manual de instalaçao e uso
INGECON SUN STORAGE 1Play
0,25 mm ~ 1,5 mm
2 2
4,5 ~ 10 mm
8 mm
