Préparation de l'installation du système
d'entrée et d'évacuation
• Choisissez entre les différentes possibilités de
raccordement selon la figure 4.
• Construisez les sections de conduits concentriques à
partir de l'appareil. Si, à cause des conditions
architectoniques, une partie du système de conduits
concentriques va être encastrée, regardez alors
attentivement la bonne méthode de montage.
• L'appareil commence sur une contre-partie. Placez le
premier mètre de conduit sur cette contre-partie.
• Gardez une distance minimale de 5 centimètres entre
l'extérieur des conduits concentriques et le mur ou le
plafond.
Le conduit de traversée de la façade avec des
conduits concentriques
Veillez pour le conduit de traversée de façade à monter
d'abord à la verticale 1 à 0,5 mètres de tuyau. Un 0,5
mètre pour 1 mètres au plus à l'horizontal et 1 mètre
pour 3 mètres au plus à l'horizontal.
• Déterminez la place de l'appareil et celle du conduit de
traversée de la façade.
• Faites un trou d'un diamètre de Ø 160 mm pour le
conduit de traversée de la façade. Par matériel inflammable
Ø 230 mm.
• Raccordez maintenant un ou plusieurs conduits
verticalement à la bouche de l'appareil. Pressez-le et posez
la/les bande(s) de serrage.
3 3
• Posez le coude dessus et les éventuels conduits
• Raccordez le conduit de traversée de la façade au coude
Conduit de traversée du toit avec des conduits
concentriques
• Déterminez la place de l'appareil et la place du conduit de
• Faites un trou d'un diamètre de Ø 160 mm pour le
• Raccordez maintenant un ou plusieurs conduits v
• Déterminez la longueur des conduits dont vous avez
• Sciez le conduit extérieur à la juste longueur.
• Raccordez le conduit de traversée du toit aux conduits
1
2x45˚
L=1+2+5+(2x1)=10
4
4
1x90˚ 1x90˚
L=2+0,5+(2)=4,5 L=2+0,5+(2)=4,5

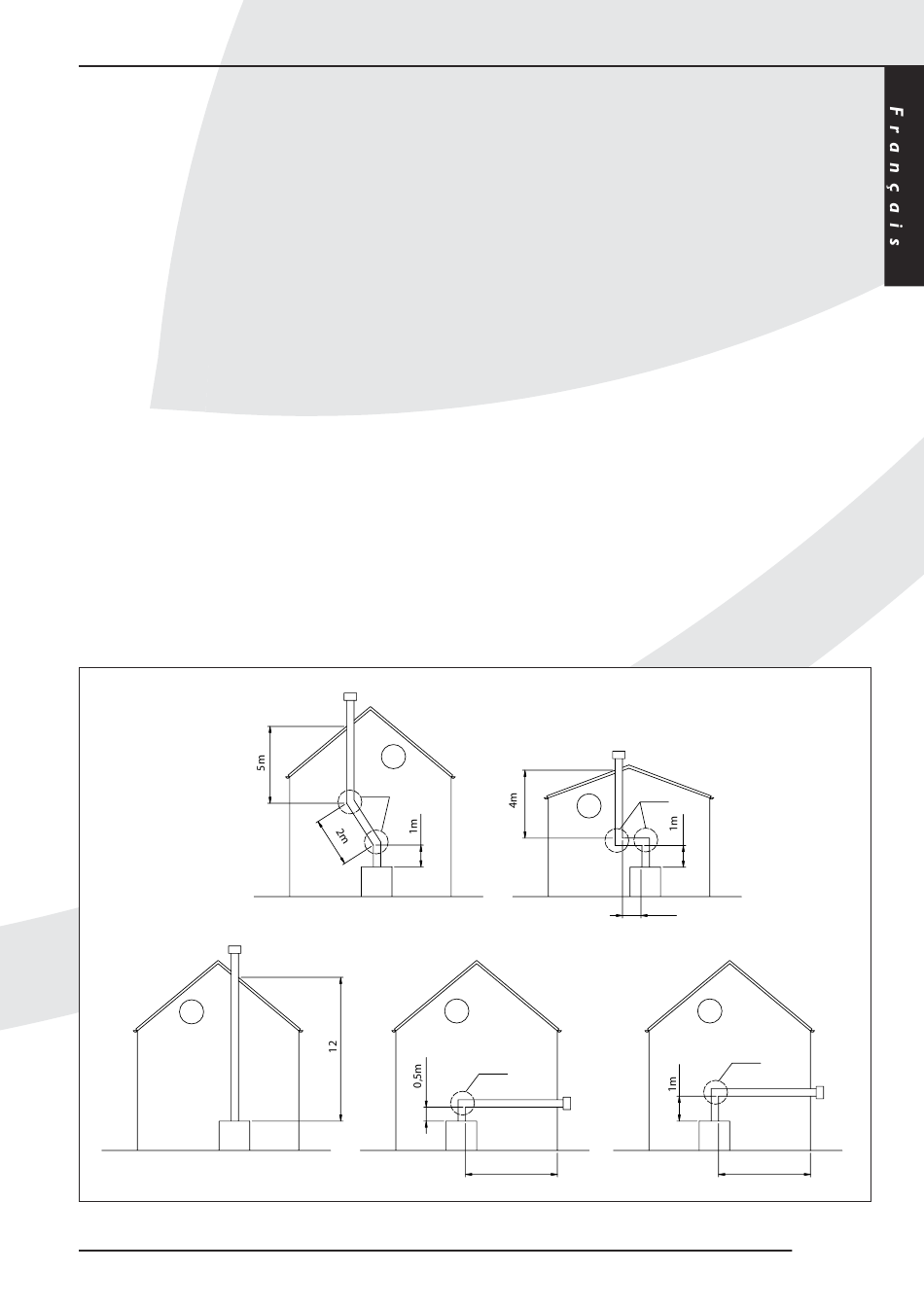

schéma 4
47
INSTRUCTIONS D'INSTALLATION
concentriques horizontaux et rendez-les étanches au gaz.
ou à la section de conduit horizontale et rendez-le
également étanche au gaz.
Un conduit de traversée du toit peut sortir du toit où
vous voulez, éventuellement avec un déplacement vers le
faîte. Le conduit de traversée du toit peut être livré, en
fonction des possibilités mentionnées ci-dessus, avec une
plaque collante pour un toit plat ou avec une tuile
universellement réglable pour un toit en pente.
traversée du toit.
conduit de traversée du toit. Par matériel inflammable Ø
230 mm.
erticalement à la bouche de l'appareil. Pressez-le et posez
la/les bande(s) de serrage.
besoin et assurez-vous que la plaque collante ou la tuile
universelle s'adapte bien au toit.
concentriques.
2x90˚
2
L=1+1+4+(2x2)=10 1m
(H totaal= 5m)
L=4+1+(2)=7 L=4+1+(2)=7
max 1m
max 1m
5
5
1x90˚ 1x90˚
38c-744b 38c-744b
max 3m
max 3m
