Bestaande schoorsteen

Het is ook mogelijk om het toestel op een bestaande
schoorsteen aan te sluiten. Hiervoor wordt door DRU een
speciale schoorsteen aansluitset geleverd. Daarin vindt u
ook een installatievoorschrift voor deze aansluitset.
Bij aansluiting op een bestaande schoorsteen moeten
gelden de volgende punten:
• De schoorsteen moet minimaal Ø150 mm zijn.
• De totale lengte mag niet meer zijn dan 12 m verticaal
en niet meer dan 3 m horizontaal.
• De schoorsteen dient voor de installatie goed gereinigd te
worden.

Instellingen restrictieschuif

Om een goede werking van het toestel te waarborgen
dient men de restrictieschuif zo in te stellen, zodat het
toestel optimaal wordt afgesteld op het klantspecifieke
pijpensysteem.

Restrictieschuif instellen

De restrictieschuif wordt los meegeleverd en moet in het
toestel worden geplaatst zoals aangegeven in fig. 6.
Hiervoor moet men het middelste deel van de rookgas
geleiding verwijderen.
Met behulp van de bijgeleverde afstelmal (fig. 5) kan de
schuif op de juiste maat afgesteld worden. Na het afstellen
kan de restrictieschuif vastgezet worden met de inbusbout.
Het afstellen moet gebeuren volgens de gegevens in de
tabel. Monteer vervolgens het middelste deel van de
rookgas geleiding.
Let op dat de maximale horizontale lengte niet
wordt overschreden.

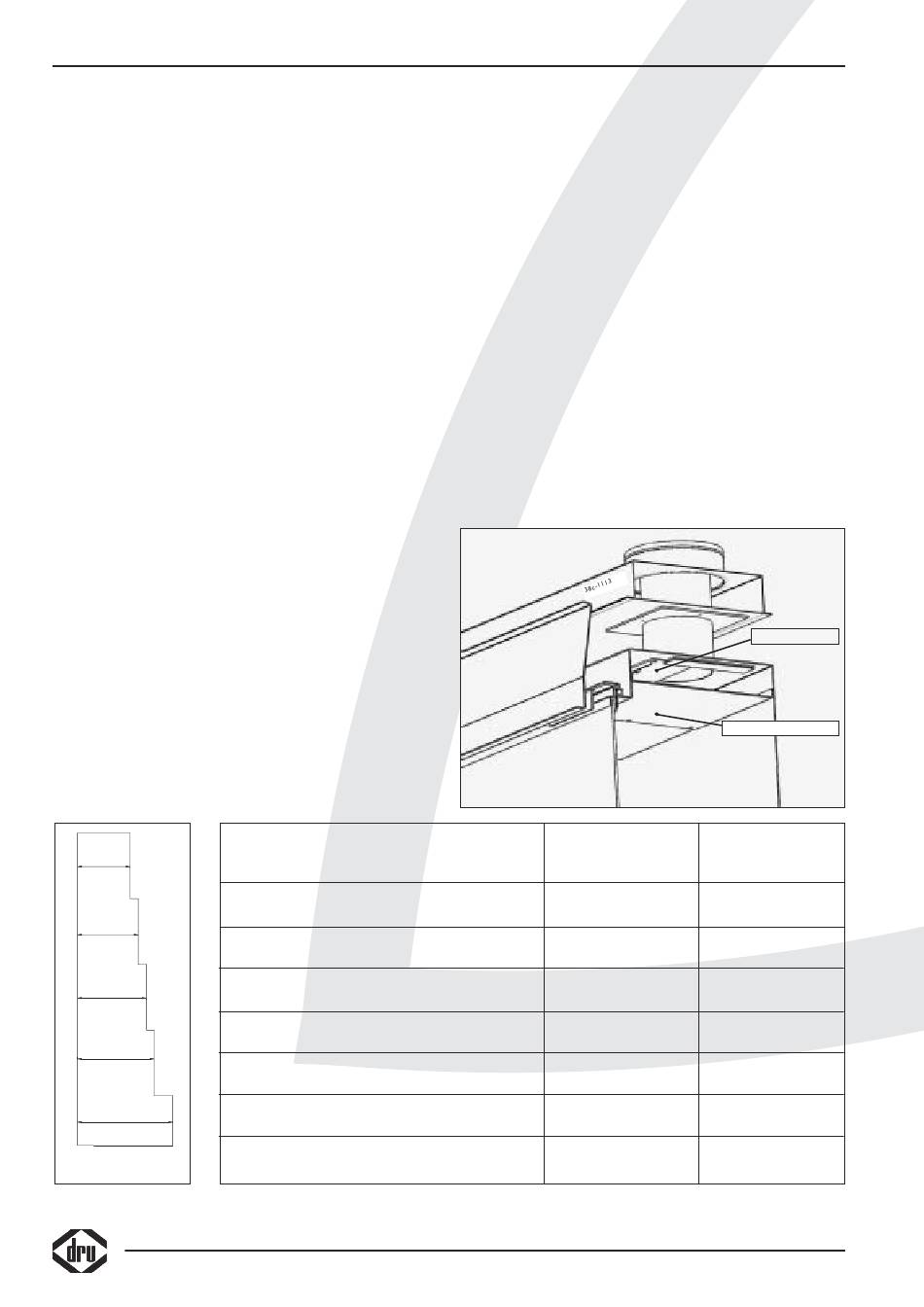

In figuur 4 is geïllustreerd hoe de totale lengten moeten
worden berekend.
32
37
42
47
58
38c-1143
fig. 5
G25/G20
1 t/m 2 mtr
verticaal + dakdoorvoer
3 t/m 5 mtr
verticaal + dakdoorvoer
6 t/m 9 mtr
verticaal + dakdoorvoer
10 t/m 12 mtr
verticaal + dakdoorvoer
0,5 mtr verticaal
+ 90º bocht + muurdoorvoer
0,5 mtr verticaal + 90º bocht
+ max 1 mtr horizontaal + muurdoorvoer
1 mtr verticaal + 90º bocht
+ max 3 mtr horizontaal + muurdoorvoer

Aansluiting van de gastoevoer

Gebruik in de toevoerleiding een gekeurde aansluitkraan
met koppeling (voor België moet deze B.G.V. gekeurd zijn).
Verder geldt:
• Ontlucht de toevoerleiding voordat het toestel wordt
vastgekoppeld.
• De bedieningskraan mag niet verdraaid worden bij het
aansluiten aan de gastoevoerleiding.
• Vermijd spanningen op de bedieningskraan en leidingen.
• Controleer de aansluitingen op gasdichtheid.
