Gebruik geen andere materialen dan die meegeleverd zijn.
Er mag niets op het branderbed worden gegooid, ook geen
afval, uitsluitend de voorgeschreven meegeleverde
materialen. De meegeleverde materialen zijn onbrandbaar
en speciaal voor dit toestel gemaakt.

Draadloze bediening

Het toestel is voorzien van een elektrische ontsteking op
afstandsbediening en voorzien van een traploos regelbaar
gasregelblok. De elektrische voeding wordt verzorgd door
batterijen. De levensduur van de batterijen is ongeveer één
jaar. Als optie kan men een adapter gebruiken welke u bij
uw installateur kunt bestellen.

Aansluiten van de ontvanger

De draadloze bediening bestaat uit een ontvanger en een
afstandsbediening. Deze zijn samen verpakt in een doos.
De ontvanger moet worden aangesloten aan het toestel
voordat de batterijen worden gemonteerd.
Ga hiervoor als volgt te werk:
• Neem de ontvanger
uit de verpakking.
• Schuif de bruine
stekker van het
aansluitsnoer
achterop de
B
printplaat van de
ontvanger (fig. 23).
• Sluit de witte
stekker aan op het
gasregelblok.
C
De stekkers hebben
verschillende maten
en corresponderen
met de connectoren.
I • Indien u batterijen gebruikt.
II • Indien u een adapter gebruikt, dient u deze aan te

Waarschuwing:

Zorg dat de antenne niet te dichtbij de ontstekingskabel of de
hoogspanningstransformator (onder de afdekplaat) ligt. Dit kan
de ontvanger beschadigen (zie afb. 24).
antenne
kabels t.b.v.
juiste positie antenne
thermokoppel
1. ontstekingskabel
2. hoogspanningstransformator
3. antenne
knop B
hoogspannings De ontstekingskabel mag niet langs metalen delen gelegd
tranformator
worden. Dit verzwakt de vonk. Zorg ervoor dat de
ontvanger wordt afgedekt tijdens bouwkundige- of
knop A
afwerkingswerkzaamheden, zodat er geen stof op of in de
ontvanger kan komen.
ontstekingskabel
Zorg dat er geen kortsluiting kan ontstaan tussen de
batterij(en)kast en metalen onderdelen van het toestel.
Dit kan de afstandsbediening beschadigen (zie afb. 2
foutenzoekschema).
De ontstekingskabel mag dus niet:
- over de ontvanger (het zwarte kastje) liggen
- de antenne raken of deze kruisen

Vervangen van de batterijen in de ontvanger

• Open de deur van het bedieningsluikje.
A
• Neem de ontvanger en open de deksel.
Achter deze deksel bevindt zich de batterijhouder.
• Zorg dat er geen kortsluiting kan ontstaan tussen de
reset
batterij(en)kast en metalen onderdelen van het toestel.
Dit kan de afstandsbediening beschadigen (zie afb. 2).
• Verwijder de oude batterijen en plaats de nieuwe, let
daarbij op de + en – aansluiting van de batterijen en de
houder; deze moeten overeenkomen.

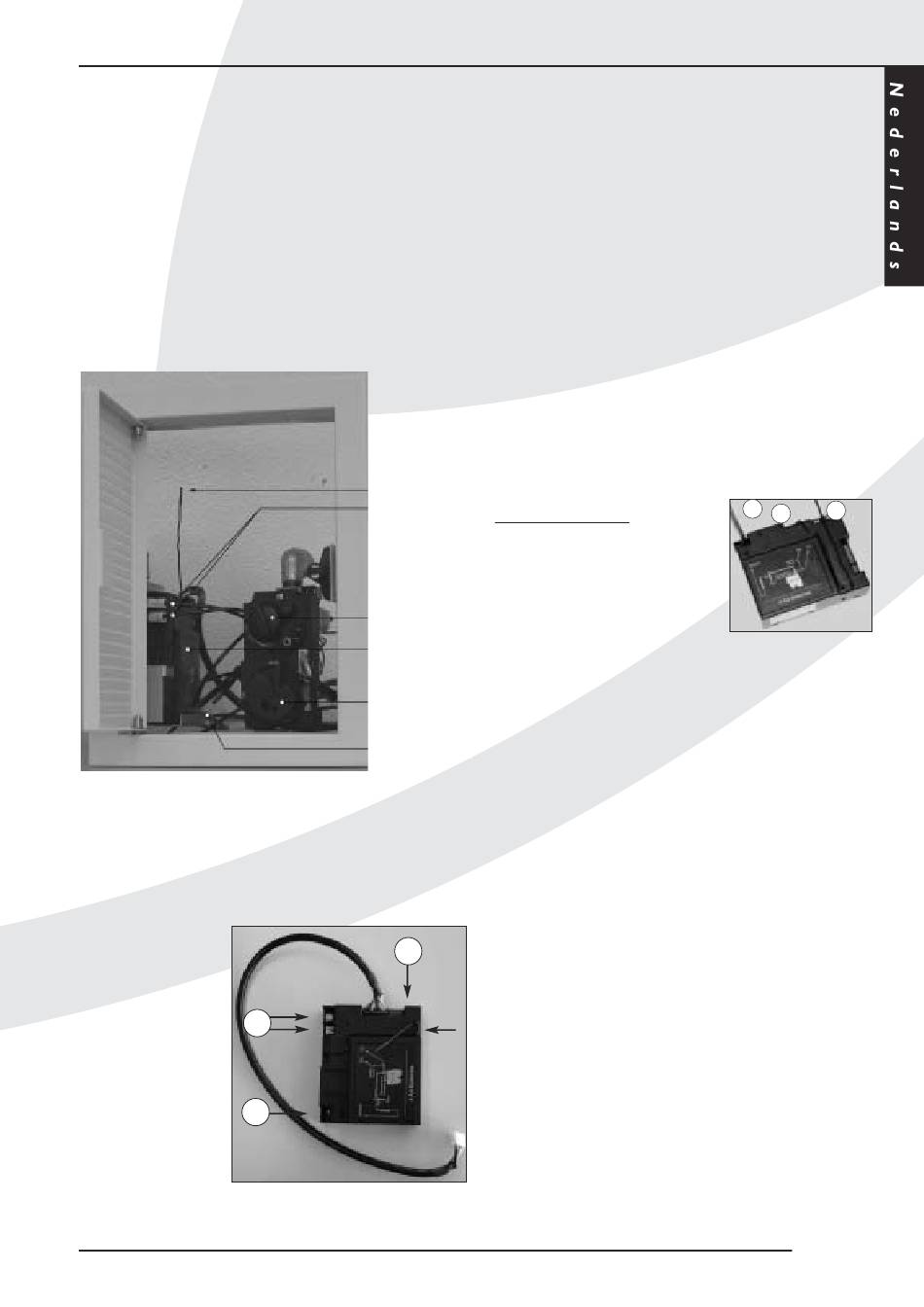

fig. 23
9
INSTALLATIEVOORSCHRIFT
• Neem de deksel los.
• Plaats de 4 penlite batterijen (type AA). Let op de juiste
poolrichtingen.
• Plaats de deksel terug.
• Sluit de kabels van de thermokoppel aan (fig 23, pijlen B).
De grootte van het oog correspondeerd met de groote
van de schroef en kleuren moeten corresponderen.
• Sluit de bougiekabel aan (fig 23, pijl C).
• Plaats de ontvanger van de afstandsbediening in het
bedieningsluikje.
• Buig de antenne uit de clips en zet hem rechtop.
Zorg dat hij geen metaal raakt.
sluiten op de unit (fig. 23, pijl A) en steek de stekker in
het stopcontact.
1.
3.
2.
afb. 24
