Dachpfanne- oder Klebeplatte für die Durchfuhr, oder ein
schräges oder flaches Dach erhältlich.
Achtung: Dieses Gerät darf ausschließlich mit dem von
der DRU gelieferten Abfuhrmaterial ø150/ø100 installiert
werden. Dieses ist zusammen mit dem Gerät grüft und
entspricht damit allen Anforderungen. Bei abweichendem
Installationsmaterial kann DRU nicht für eine gute und
sichere Funktion garantieren.
Vorbereitung für den Einbau des Zu- und
Abluftsystems
• Entscheiden Sie sich für eine der Anschlussmöglichkeiten
gemäss Fig. 4.
• Bauen Sie die konzentrischen Rohre vom Gerät aus auf.
Wenn aus baulichen Gründen erst ein Teil des
konzentrischen Rohrsystems eingebaut wird, achten Sie
bitte besonders auf die richtige Montageart.
• Das Gerät beginnt mit einem Anschlussstutzen. Darauf wird
der erste Meter des Rohrs gesetzt.
• Halten Sie einen Mindestabstand von 5 cm zwischen der
Aussenseite der konzentrischen Rohre und der Wand
oder Decke ein.
Aussenwanddurchführung mit konzentrischen
Rohren
Achten Sie darauf, dass bei der Giebeldurchfuhr erst 1
oder 1,5 Meter Rohr vertikal montiert werden muss. 0,5
Meter bei maximal 1 Meter horizontal und 1 Meter bei
maximal 3 Meter horizontal.
• Legen Sie den Platz des Geräts und den Platz der
Aussenwand-Durchführung fest.
• Machen Sie an der Stelle der Aussenwanddurchführung ein
Loch von Ø 160 mm. Durch brennbare Material Ø 230
mm.
3
3
• Schliessen Sie nun ein oder mehrere konzentrische Rohre
vertikal an der Mündung des Geräts an. Bringen Sie das
Klemmband oder die Klemmbänder an und drücken Sie
die Rohre an.
• Setzen Sie hierauf den Krümmer und eventuelle
horizontale, konzentrische Rohre und machen Sie diese(n)
ebenfalls gasdicht.
• Schliessen Sie die Aussenwanddurchführung am Krümmer
oder an der horizontalen Rohrlänge an und vergewissern
Sie sich, dass auch diese rauch gasdicht abgeschlossen sind.
Dachdurchführung mit konzentrischen Rohren
Eine Dachdurchführung kann in jeden Punkt des Daches
münden, eventuell mit einer Verlängerung zum Dachfirst.
Die Dachdurchführung wird je nach einer der vorher
genannten Möglichkeiten mit einer Klebeplatte für ein
Flachdach geliefert, oder mit einer universell verstellbaren
Dachpfanne für ein Schrägdach.
• Legen Sie den Platz des Geräts und den Platz der
Durchführung fest.
• Machen Sie an der Stelle der Dachdurchführung ein Loch
von Ø 160 mm. Durch brennbare Material Ø 230 mm.
• Schliessen Sie die konzentrischen Rohre vertikal an der
Mündung des Geräts an. Bringen Sie das Klemmband an und
drücken Sie die Rohre an.
• Legen Sie die Länge der benötigten Rohre fest und sorgen
Sie dafür, dass die Klebeplatte oder die
Universaldachpfanne gut an das Dach anschliessen.
• Sägen Sie das Aussenrohr in der richtigen Länge ab
• Schliessen Sie die Dachdurchführung an die konzentrischen
Rohre an.
Bitte beachten Sie: Sie können die konzentrischen Rohre
auch anbringen, bevor das Gerät aufgestellt wird. In
diesem Fall muss der Anschluss an die Gerätemündung
mit einem verkürzbaren Rohr gemacht werden.
1
2x45˚
L=1+2+5+(2x1)=10
4
4
1x90˚
1x90˚
L=2+0,5+(2)=4,5
max 1m
L=2+0,5+(2)=4,5

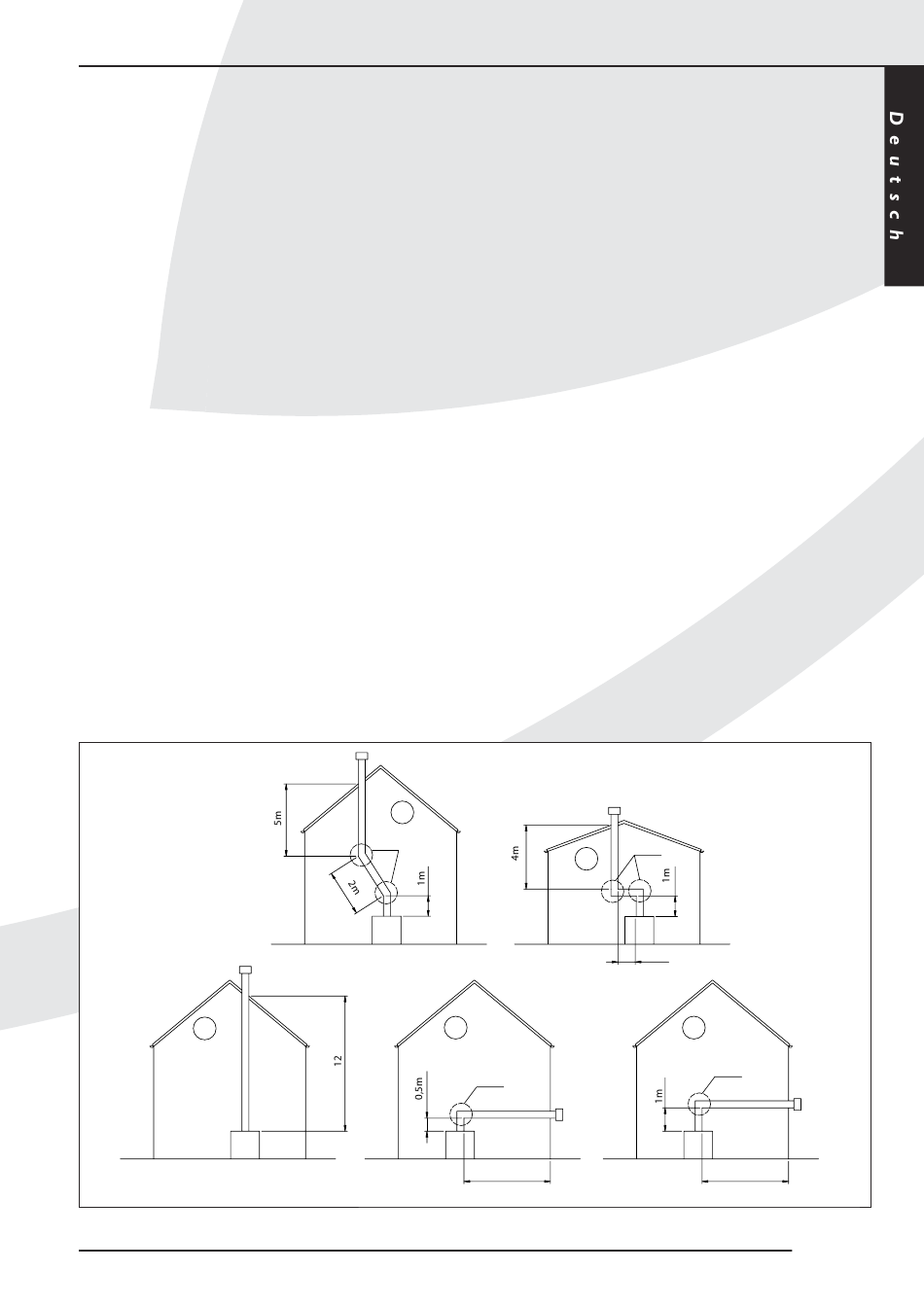

Fig. 4
max 1m
33
INSTALLATIONSVORSCHRIFT
2x90˚
2
L=1+1+4+(2x2)=10 1m
(H totaal= 5m)
L=4+1+(2)=7
L=4+1+(2)=7
5
5
1x90˚
1x90˚
38c-744b
max 3m
38c-744b
max 3m
