INSTRUCTIONS D'INSTALLATION
Enlevez le sac à accessoires de la chambre à combustion.
Dévissez les dix vis parker (schéma 11) à l'aide de la clé
fournie (schéma 12).
Soulevez la vitre par la poignée (schéma 13).
Décrochez-la ensuite en tirant le haut vers l'avant sur
± 1,5 cm (schéma 13).
Détachez ensuite le bas du châssis de la vitre comme
l'indiquent les flèches (schéma 14).
Pour le montage, procédez inversement.
L'appareil est livré avec étriers pour fixation au mur.
Fixez l'appareil.
L'appareil doit être monté à quelque distance du mur arrière.

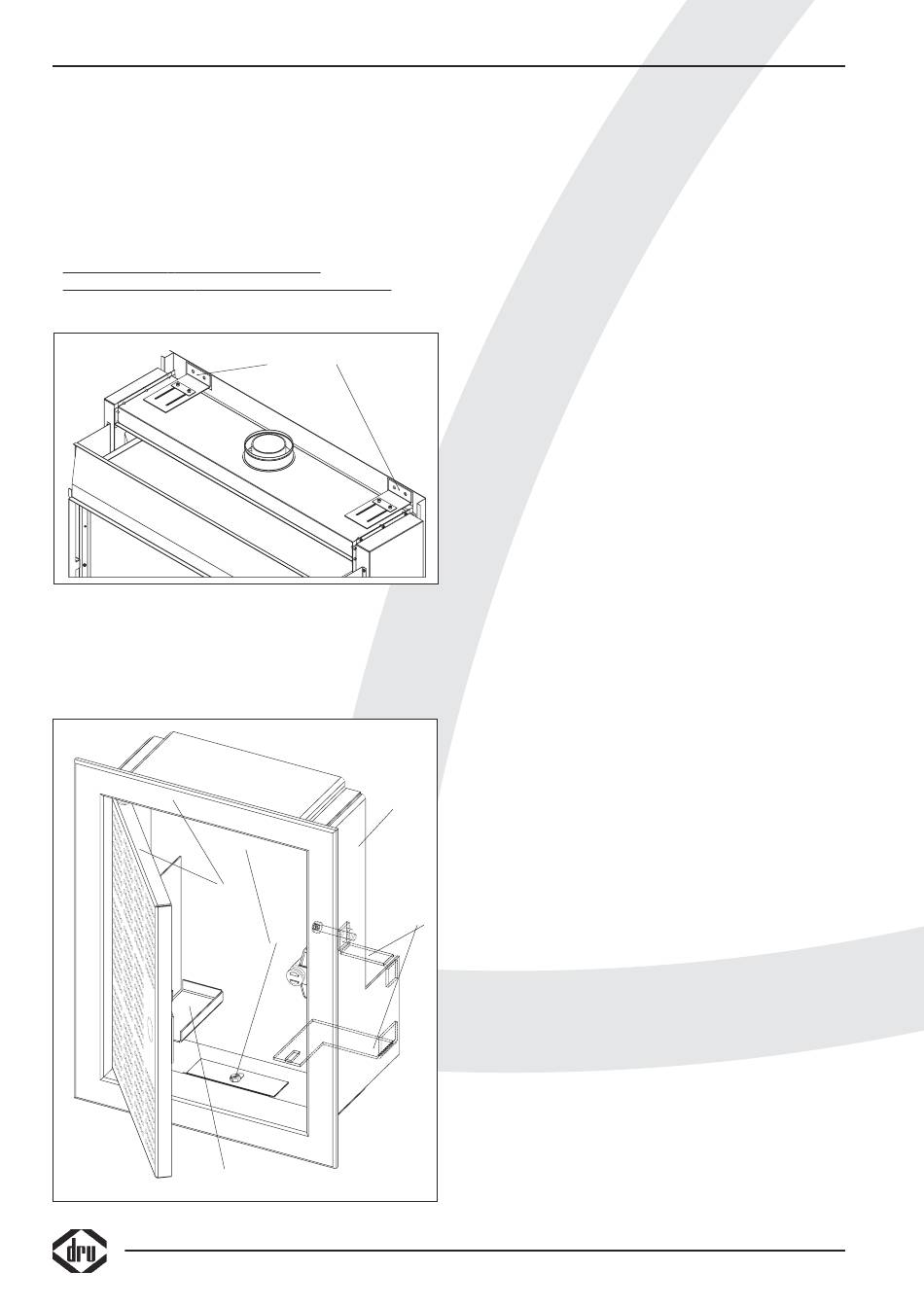

Panneau de commande (schéma 3)
Il est nécessaire de creuser une cavité de 285 mm x 194
mm (h x l) pour le panneau de commande.
Placez le cadre intérieur (1).Vous pouvez le fixer avec du
ciment ou autre si le manteau est en pierre. Si le manteau
est fait d'un autre matériau, vous pouvez coller le cadre
intérieur ou le fixer avec quatre petites vis bien enfoncées.
4
3
schéma 3
Collets muraux
38c-1142
1
2
5
38c-1078
46
En sortie d'usine, l'unité de réglage du gaz est monté sous
l'appareil.
Dans la pratique, il ne peut pas rester sous l'appareil et
doit être détaché.
Procéder alors comme suit.
Détacher le tuyau flexible du gaz (clé 17), le conduit
aluminium de la veilleuse (clé 10) et le thermocouple (clé
10). Dérouler les tuyaux en veillant à ce qu'il n'y ait pas de
plis d'étranglement.
Oter ensuite l'unité de réglage du gaz.
Arranger les tuyaux dans la position souhaitée en veillant à
ce qu'aucune saleté ne s'introduise dedans.
Monter l'unité de réglage du gaz aux anneaux (2) du cadre
intérieur.
Raccorder les tuyaux à l'arrière de l'unité de réglage du gaz.
Veiller à ce que le tuyau flexible et le conduit aluminium ne
contiennent pas de gaz pendant le raccordement.
Serrer d'abord le thermocouple à la main avant de le
visser à un quart de tour avec la clé.
Placez le récepteur dans le boîtier (3).
Fixez le cadre extérieur avec volet ouvrant (4) au cadre
intérieur à l'aide de deux vis Parker (5).
Vous pouvez fixer le cadre extérieur de façon à avoir
l'ouverture du volet vers la droite ou vers la gauche, selon
ce que vous désirez.
Possibilités de raccordement (schéma 4)
Le conduit de traversée extérieure peut aussi bien passer
par la façade que par le toit. Le raccordement des tuyaux
d'évacuation et d'arrivée doivent satisfaire aux conditions
suivantes.
• Il faut toujours commencer par placer un tuyau 0,5 à 1,0
mètre de long.
• Pour 0,5 mètre de conduit à la verticale, la longueur
horizontale du conduit ne doit jamais dépasser les 1
mètres plus la traversée du mur.
• Pour 1,0 mètre de conduit à la verticale, la longueur
horizontale du conduit ne doit jamais dépasser les 3
mètres plus la traversée du mur.
• La longueur du tuyau ne doit jamais excéder les 12 mètres.
Il faut compter 2 mètres de tuyau pour un coude de 90°
et 1 mètre pour un coude de 45°. La longueur du conduit
de traversée de la façade ou du toit n'entre pas en ligne de
compte.
La longueur maximale totale correspond à la somme de la
longueur de tuyau plus la longueur de remplacement pour
les coudes (voir les 5 exemples du schéma 4).
Le jeu de la conduite de traversée du toit, les conduits
d'arrivée d'air et d'évacuation, le tyau concentrique et les
coudes sont emballés séparément et regroupés au moyen
d'un collier de serrage muni d'un joint étanche. On peut
également se procurer une plaque de tuile ou adhésive
pour la traversée d'un toit respectivement pentu ou plat.
Attention: l'installation de cet appareil ne doit se faire
qu'au moyen du matériel d'évacuation ø150/ø100 fourni
par DRU. Ce matériel a été testé avec l'appareil et satisfait
à toutes les normes. DRU ne peut garantir le bon
fonctionnement et la sécurité de l'appareil en cas
d'utilisation d'un autre matériel d'installation.
