INSTALLATIONSVORSCHRIFT
Die Einbauhöhe ist von der Einstellung der Stellfüsse
abhängig.
Bringen Sie danach das Gerät an den gewünschten Platz.
Lassen Sie beim Kamin genügend Raum rund um das Gerät
herum, so dass die Wärme abfliessen kann. Für eine gute
Wärmeabfuhr muss der Kaminüberbau ausreichend
entlüftet werden können. Der Gesamtdurchlass muss
minimal 200 cm 2 sein.Wir empfehlen Ihnen, die Entlüftung
beidseitig auszuführen.
DRU hat hierfür Design-Entlüfter in ihrem Programm.
Holen Sie die Tasche mit Zubehör aus der
Verbrennungskammer, indem Sie das Glasfenster entfernen.
Entfernen Sie die zehn Parker (Fig. 11) mit dem dazu
gelieferten Schlüssel (Fig. 12), halten Sie das Glasfenster
am Handgriff fest und heben Sie es heraus (Fig. 13).
Danach holen Sie das Glasfenster aus den Haken, indem
Sie es durch die Oberseite ± 1,5 cm nach vorne holen
(Fig. 13). Nehmen Sie danach den Rahmen des Fensters
(Fig. 14) an der Unterseite aus dem Gerät.
Das Montieren geschieht in umgekehrter Reihenfolge.

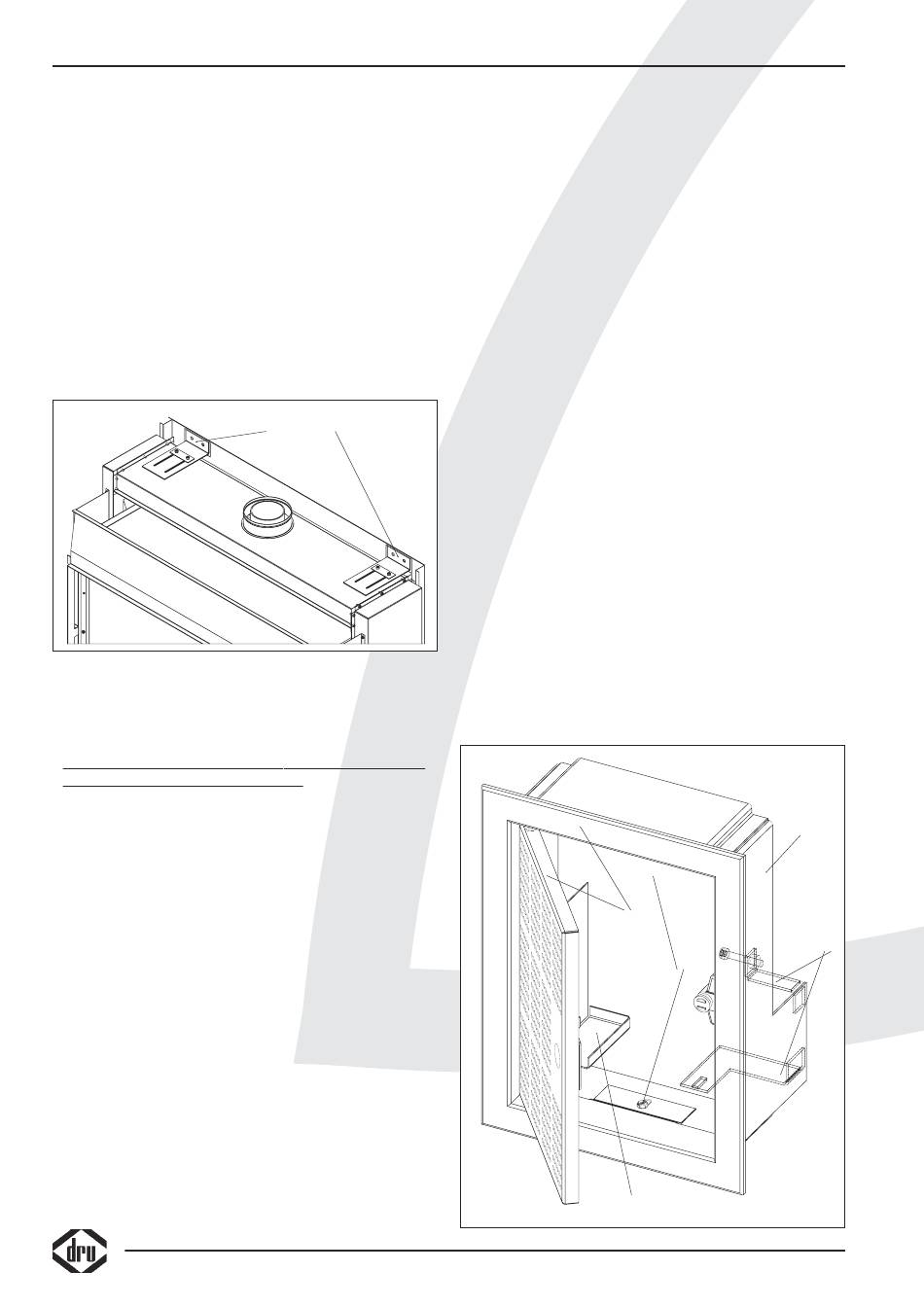

Das Gerät ist mit Bügeln für die Wandmontage versehen.
Diese müssen auch gebraucht werden.
Schliessen Sie das Gerät an.
Das Gerät darf nicht fest an die Hinterwand montiert werden.
Bedienungsluke (Fig. 3)
Für die Bedienungsluke müssen Sie ein Loch von 285 x
194 mm (H x B) machen. Setzen Sie das Innengestell (1)
ein. Dieses können Sie mit einmauern, wenn sie einen
Kaminüberbau von Stein machen. Sollten Sie anderes
Material gebrauchen, können Sie das Innengestell mit Kitt
festsetzen oder mit vier versunkenen Schrauben
festschrauben.
Der Gasregelblock ist ab Fabrik unter das Gerät montiert.
In der Praxis darf der Gasregelblock nicht unter dem
Gerät bleiben. Er muss abmontiert werden.
Arbeiten Sie dabei folgendermassen:
Lösen Sie die flexible Gasleitung (Schlüssel 17), die
Aluminium Zündflammenleitung (Schlüssel 10) und die
Thermokupplung (Schlüssel 10) und wickeln Sie die
Leitungen ab.Achten Sie darauf, dass keine Knicke entstehen.
Entfernen Sie danach den Gasregelblock.
Bringen Sie die Leitungen in die gewünschte Position und
achten Sie darauf, dass kein Schmutz in die Leitungen kommt.
Montieren Sie den Gasregelblock an die Bügel (2) des
Innenteils.
Wandbügeln
38c-1142
32
Schliessen Sie die Leitungen an die Rückseite des
Gasregelblocks an.
Achten Sie darauf, dass Sie den flexiblen Schlauch und die
Aluminiumleitung gasdicht andrehen.
Die Thermokupplung muss erst handfest angedreht
werden und danach machen Sie eine Vierteldrehung mit
dem Schlüssel.
Legen Sie den Empfänger in den Behälter (3).
Befestigen Sie das Aussengestell mit Tür (4) an dem
Innengestell mit Hilfe der zwei Parker (5).
Sie können das Aussengestell so anbringen, dass die Tür
links oder rechts drehend ist.
Anschlußmöglichkeiten (Fig. 4)
Die Durchfuhr nach außen kann durch den Giebel, aber
auch durch die Dachfläche stattfinden, das Anschließen an
die An- und Abfuhrrohre muß den unten stehenden
Anforderungen entsprechen:
• Immer erst 0,5 oder 1,0 Meter Rohr vertikal anbringen.
• Bei 0,5 Meter vertikal darf die horizontale Rohrlänge nicht
länger sein als 1 Meter und die Mauerdurchfuhr.
• Bei 1,0 Meter vertikal darf die horizontale Rohrlänge nicht
länger sein als 3 Meter und die Mauerdurchfuhr.
• Die maximale Rohrlänge ist 12 Meter.
Rechnen Sie für eine 90° Krümmung 2 Meter und für eine
45° Krümmung 1 Meter. Die Länge der Giebel- oder
Dachdurchfuhr braucht nicht mitgerechnet zu werden.
Die maximale Gesamtlänge ist die Summe der Rohrlänge
plus der Länge für die Krümmungen (siehe die 5 Beispiele
in Fig. 4).
Der Dachdurchfuhrsatz, Luftanfuhr / Rauchgasabfuhr, das
konzentrische Rohr und die Krümmungen werden pro
Stück verpackt und, komplett mit einem Klemmband mit
Abdichtring versehen, geliefert. Außerdem ist eine
4
1
5
38c-1078
3
Fig. 3
2
