INSTRUCTIONS D'INSTALLATION
Attention: Vous pouvez aussi poser les conduits
concentriques d'abord, avant d'installer l'appareil. Dans ce
cas servez-vous d'un conduit qui peut se raccourcir, pour
le raccordement à la bouche de l'appareil.
Cheminée existante
Il est aussi possible de raccorder L'appareil à une cheminée
existante. Dans ce cas, DRU peut vous fournir un set de
raccordement spécial. Des instructions d'installation sont
jointes au set de raccordement.
Pour raccorder à une cheminée existante, il faut que la
cheminée réponde aux conditions suivantes :
• La cheminée doit avoir un diamètre minimal de ø 150mm
• La cheminée doit avoir été correctement nettoyée
• La longueur totale ne doit pas dépasser 12 m et 3m
horizontalement.

Registre de restriction

Afin de garantir un fonctionnement optimal de l'appareil il faut
positionner le "Restrictor" (chicane coulissante) de façon à ce
que l'appareil soit réglé conformément à la situation
du système de buses concentriques propre au client.

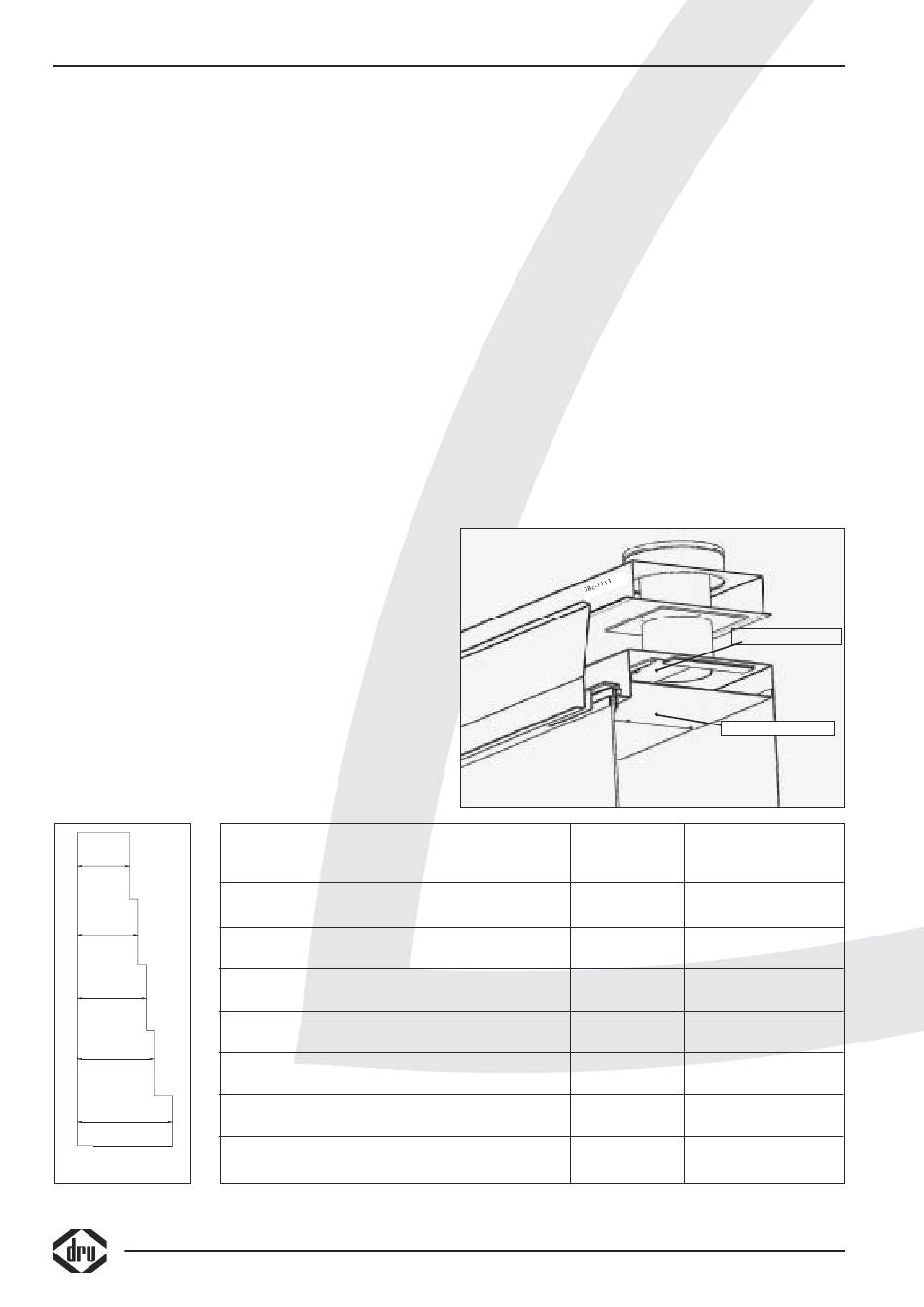

Réglez la registre de restriction
La registre de restriction est livrée séparément et doit être
placée dans l'appareil comme indiqué sur le schéma 6.
Pour cela, il faut retirer la partie intermédiaire de la
conduite d'évacuation des gaz de combustion.
La registre de restriction peut être ajustée à la bonne
dimension au moyen du gabarit fourni (schéma 5). Après
réglage, fixez la plaque à l'aide du boulon hexagonal.
Suivre les données du tableau pour le réglage. Pour cela, il
faut retirer la partie intermédiaire de la conduite
d'évacuation des gaz de combustion.
32
37
42
47
58
38c-1143
schéma 5
G25/G20
1 à 2 m.
vertical + traversée par le toit
3 à 5 m.
vertical + traversée par le toit
6 à 9 m.
vertical + traversée par le toit
10 à 12 m.
vertical + traversée par le toit
0,5 m. vertical
+ coude à 90º + traversée par le mur
0,5 m. vertical + coude à 90º
+ max 1 m. horizontal + traversée par le mur
1 m. vertical + coude à 90º
+ max 3 m. horizontal + traversée par le mur
Veillez à ce que la longueur horizontale maximale ne
soit pas dépassée.
Le schéma 4 montre comment calculer les longueurs totales.

Connexion de l'alimentation en gaz

Dans le conduit d'alimentation, utilisez un robinet d'arrêt
agréé avec raccord. (En Belgique, ce robinet doit être
agréé par B.G.V.). Par ailleurs, respectez les consignes
suivantes :
• Faites le vide d'air du conduit d'alimentation avant de
brancher définitivement l'appareil.
• Il est interdit de tourner le robinet de commande lors du
branchement à l'alimentation en gaz.
• Évitez toute tension sur les conduits et sur le robinet de
commande.
• Vérifiez que les branchements ne laissent pas échapper de gaz.
Registre
restriction
OUI
OUI
OUI
OUI
OUI
NON
NON
48
Plaque de restriction
d' evacuation des gaz
schéma 6
Distance
registre restriction
47 mm
42 mm
37 mm
32 mm
58 mm
OUVERT
OUVERT
