INSTALLATIEVOORSCHRIFT

Bestaande schoorsteen

Het is ook mogelijk om het toestel op een bestaande
schoorsteen aan te sluiten. Hiervoor wordt door DRU een
speciale schoorsteen aansluitset geleverd. Daarin vindt u
ook een installatievoorschrift voor deze aansluitset.
Bij aansluiting op een bestaande schoorsteen moeten
gelden de volgende punten:
• De schoorsteen moet minimaal Ø150mm zijn.
• De totale lengte mag niet meer zijn dan 12 m en niet
meer dan 3 m horizontaal.
• De schoorsteen dient voor de installatie goed gereinigd te
worden.
Instellingen restrictieschuif en
luchtinlaatgeleider
Om een goede werking van
het toestel te waarborgen
dient men enkele handelingen
te verrichten zodat het toestel
optimaal wordt afgesteld op het
klantspecifieke pijpensysteem.

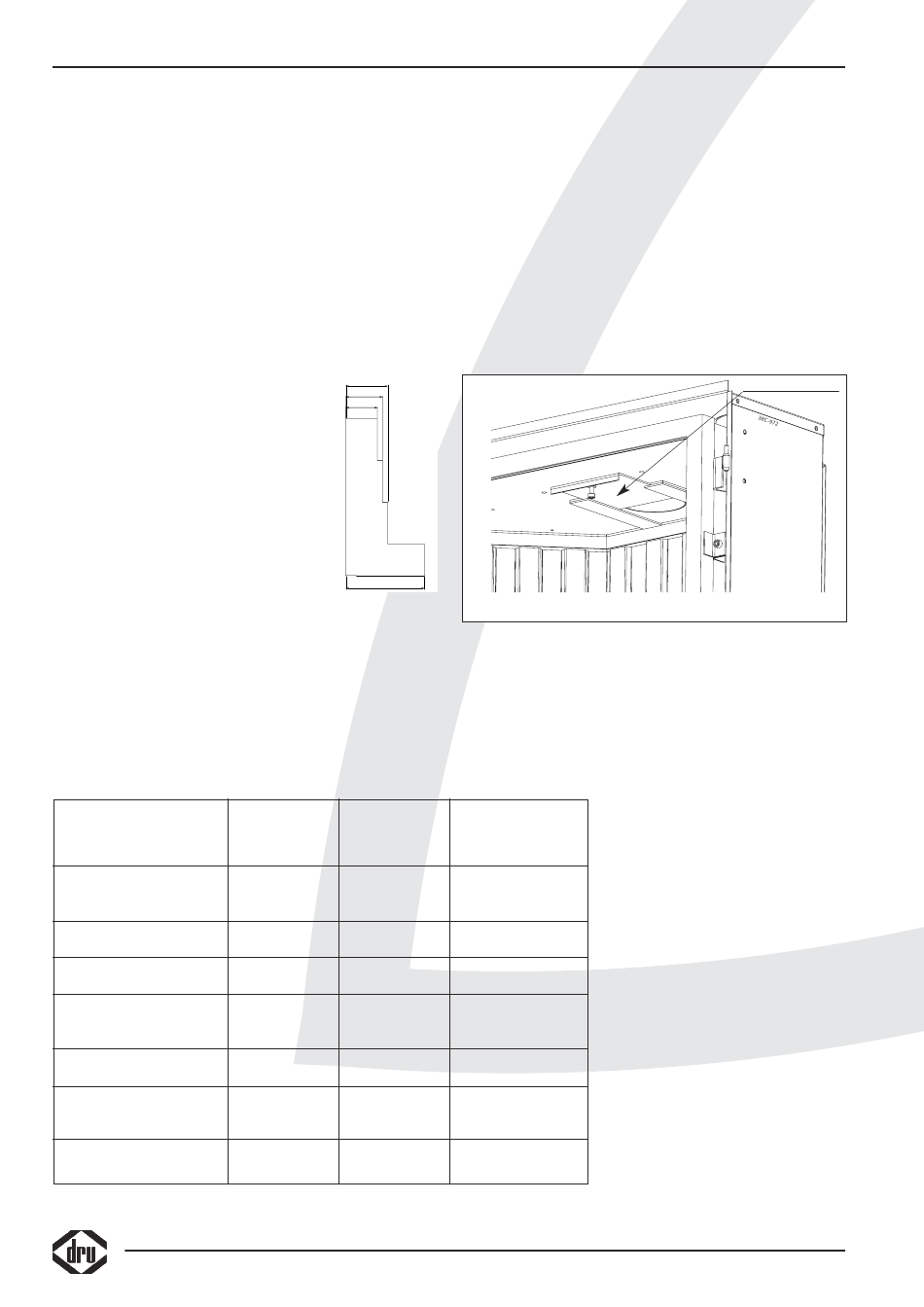

Restrictieschuif instellen.
De restrictieschuif wordt los
meegeleverd en moet in het toestel
worden geplaatst zoals aangegeven in
fig. 6.
Met behulp van de bijgeleverde afstelmal (fig. 5) kan de
schuif op de juiste maat afgesteld worden. Na het afstellen
kan de restrictieschuif vastgezet worden met de inbusbout.
Het afstellen moet gebeuren volgens de gegevens in de
tabel.
In een aantal gevallen dient u de luchtinlaat geleider te
verwijderen (zie tabel).
G25/G20
8 - 12 mtr
verticaal + dakdoorvoer
5 - 7 mtr
verticaal + dakdoorvoer
1 - 4 mtr
verticaal + dakdoorvoer
1 mtr verticaal
1 - 3 mtr horizontal +
muurdoorvoer
1 mtr verticaal +
muurdoorvoer
0,5 mtr verticaal +
2 mtr horizontaal +
muurdoorvoer
0.5 mtr verticaal +
muurdoorvoer
40
35
30
38c-1122
75
fig. 5
Luchtinlaat- Restrictie
geleider schuif
JA JA
JA JA
JA JA
NEE GEEN OPEN
JA JA
NEE GEEN OPEN
JA GEEN OPEN
Ga hier bij als volgt te werk (fig. 7).
Pak strip 1 en de vermiculiet bakken (2+3) uit het toestel.
Verwijder de luchtinlaat geleiders en draai de parkers weer
terug op hun plaats.
Plaats de bakken vermiculiet (2+3) en de strip (1) weer
terug in het toestel.
Let op dat de maximale horizontale lengte niet
wordt overschreden.
In figuur 4 is geïllustreerd hoe de totale lengten moeten
worden berekend.
Afstand
restrictieschuif
30 mm
35 mm
40 mm
75 mm
6
Restrictieschuif
fig. 6
