Attention: l'installation de cet appareil ne doit se faire
qu'au moyen du matériel d'évacuation ø150/ø100 fourni
par DRU. Ce matériel a été testé avec l'appareil et satisfait
à toutes les normes. DRU ne peut garantir le bon
fonctionnement et la sécurité de l'appareil en cas
d'utilisation d'un autre matériel d'installation.
Préparation de l'installation du système
d'entrée et d'évacuation
• Choisissez entre les différentes possibilités de
raccordement selon la figure 4.
• Construisez les sections de conduits concentriques à
partir de l'appareil. Si, à cause des conditions
architectoniques, une partie du système de conduits
concentriques va être encastrée, regardez alors
attentivement la bonne méthode de montage.
• L'appareil commence sur une contre-partie. Placez le
premier mètre de conduit sur cette contre-partie.
• Gardez une distance minimale de 5 centimètres entre
l'extérieur des conduits concentriques et le mur ou le
plafond.
Le conduit de traversée de la façade avec des
conduits concentriques.
Veillez pour le conduit de traversée de façade à monter
d'abord à la verticale 1 à 0,5 mètres de tuyau. Un 0,5
mètre pour 2 mètres au plus à l'horizontal et 1 mètre
pour 3 mètres au plus à l'horizontal.
• Déterminez la place de l'appareil et celle du conduit de
traversée de la façade.
• Faites un trou d'un diamètre de Ø 160 mm pour le
1
2x45˚
L=1+2+5+(2x1)=10
4
4
1x90˚
L=2+0,5+(2)=4,5
max 2m

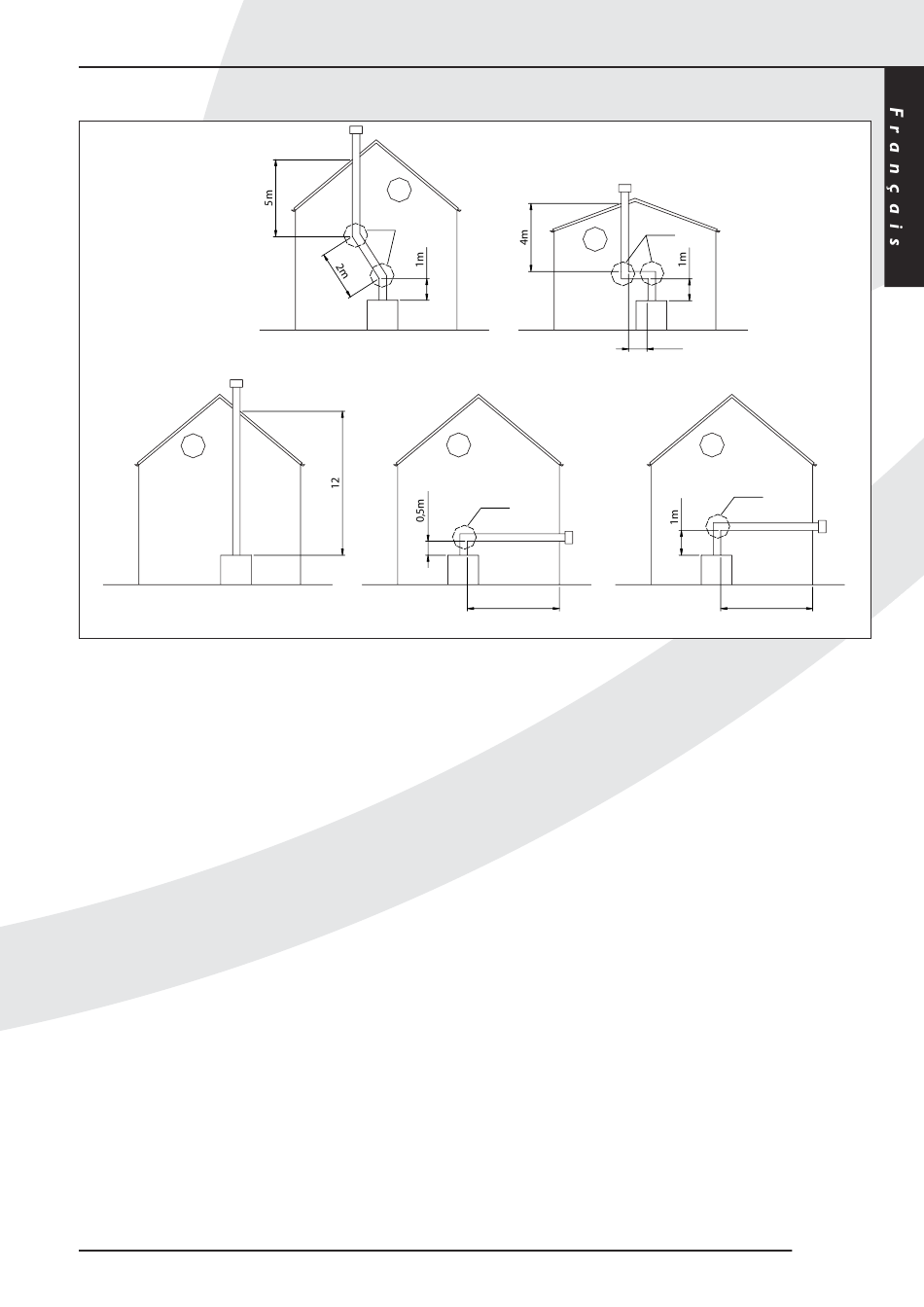

fig. 4
conduit de traversée de la façade. Par matériel inflammable
Ø 230 mm.
• Raccordez maintenant un ou plusieurs conduits
• Posez le coude dessus et les éventuels conduits
• Raccordez le conduit de traversée de la façade au coude
Conduit de traversée du toit avec des conduits
concentriques
Un conduit de traversée du toit peut sortir du toit où
vous voulez, éventuellement avec un déplacement vers le
faîte. Le conduit de traversée du toit peut être livré, en
fonction des possibilités mentionnées ci-dessus, avec une
plaque collante pour un toit plat ou avec une tuile
universellement réglable pour un toit en pente.
• Déterminez la place de l'appareil et la place du conduit de
• Faites un trou d'un diamètre de Ø 160 mm pour le
• Raccordez maintenant un ou plusieurs conduits v
• Déterminez la longueur des conduits dont vous avez
• Sciez le conduit extérieur à la juste longueur.
53
INSTRUCTIONS D'INSTALLATION
2x90˚
2
L=1+1+4+(2x2)=10
1m
(H totaal= 5m)
L=4+1+(2)=7
verticalement à la bouche de l'appareil. Pressez-le et posez
la/les bande(s) de serrage.
concentriques horizontaux et rendez-les étanches au gaz.
ou à la section de conduit horizontale et rendez-le
également étanche au gaz.
traversée du toit.
conduit de traversée du toit. Par matériel inflammable Ø
230 mm.
erticalement à la bouche de l'appareil. Pressez-le et posez
la/les bande(s) de serrage.
besoin et assurez-vous que la plaque collante ou la tuile
universelle s'adapte bien au toit.
5
1x90˚
38c-744b
max 3m
