Anschluß der Gaszufuhr
Gebrauchen Sie bei der Zufuhrleitung einen farbigen
Anschlußhahn mit Koppelung
(für Belgien muß dieser B.G.V.-geprüft sein.) Weiterhin gilt:
• Entlüften Sie die Zufuhrleitung, bevor das Gerät daran
festgekoppelt wird.
• Der Bedienungshahn darf beim Anschließen an die
Gaszufuhrleitung nicht verdreht werden.
• Vermeiden Sie Spannungen auf Bedienungshahn und
Leitungen.
• Kontrollieren Sie die Anschlüsse auf Gasdichtheit.
Einlegen des Holzblöcke-Sets
Im Lieferumfang des Geräts ist ein Holzblöcke-Set
enthalten.
Achtung! Zur Vermeidung unsicherer Situationen sind die
nachstehenden Anweisungen genau zu befolgen:
• Verwenden Sie ausschließlich das mitgelieferte Holzblöcke-
Set.
• Legen Sie das Holzblöcke-Set gemäß der Beschreibung ein.
• Halten Sie den Zündbrenner und den umliegenden Bereich
38
31
frei.
Holzblöcke-Set
Das Holzblöcke-Set besteht aus Vermiculit (Abbildung 8),
Chips (Abbildung 9), Glühdraht und 6 Holzblöcken.
Bedecken Sie die Brenner mit dem Vermiculit und verteilen
43 2
38c-1075
Sie es gleichmäßig (siehe Abbildung 10).
Beachten Sie dabei Folgendes: Sie können das Flammenbild
zwar beeinflussen, indem Sie das Vermiculit anders
38c-1084
2
1

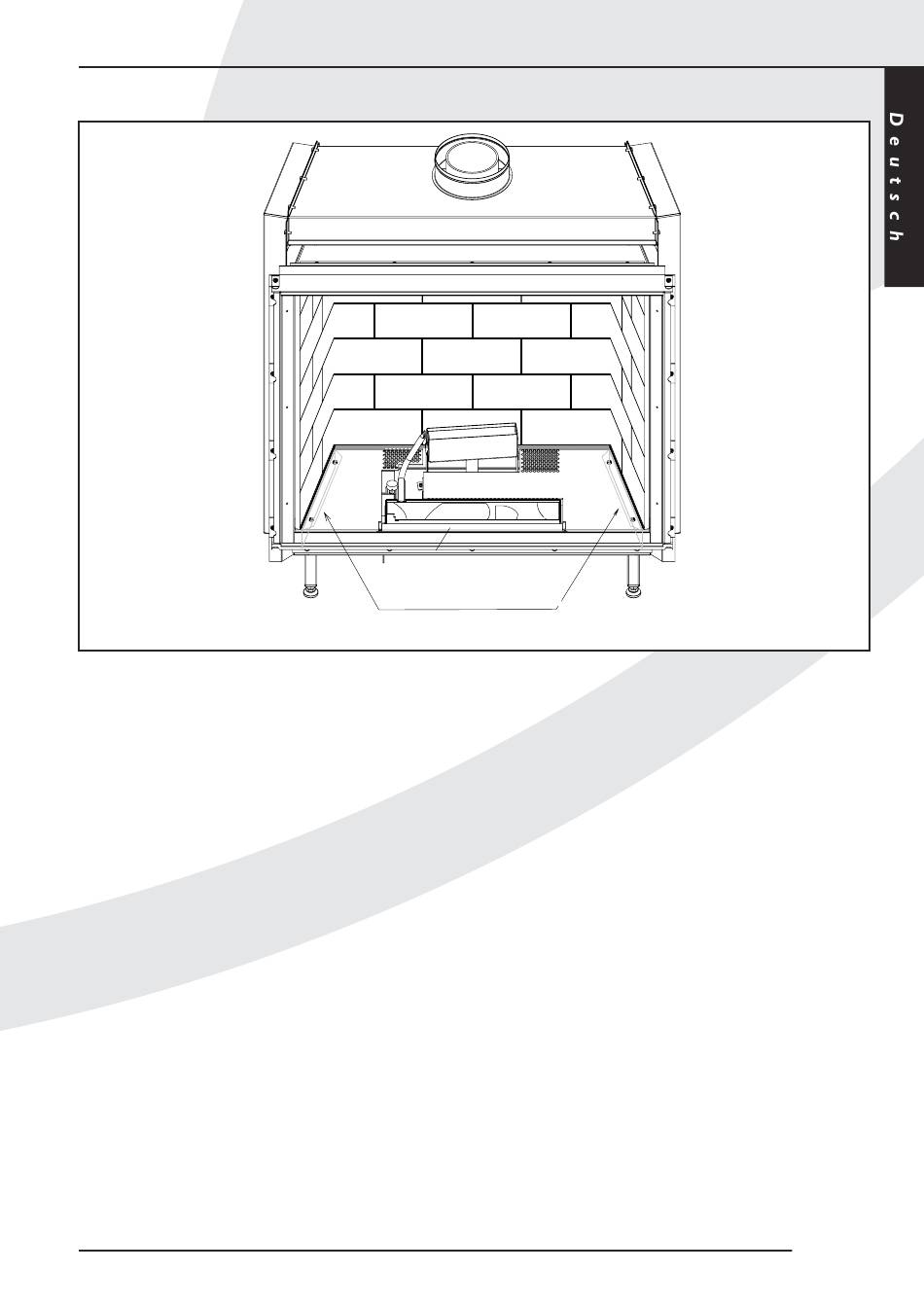

Lufteinlass Gleitstück
Luchtinlaat geleider
fig. 7
39
INSTALLATIONSVORSCHRIFT
3
verteilen, aber die Brennerfläche muss mit dem Vermiculit
bedeckt sein, so dass die Lebensdauer des Brenners
gewährleistet bleibt.
Legen Sie Holzblock A ein (siehe Abbildung 11).
Legen Sie Holzblock B so unter Holzblock A, dass die
Aushöhlung an der unteren Seite über der Rückseite des
Brenners liegt (siehe Abb. 12).
Legen Sie Holzblock C auf den Zapfen auf der linken Ecke
des Brenners (siehe Abbildung 13).
Holzblock D wird mit den abgeschrägten Ecken in die linke
hintere Ecke der Verbrennungskammer schräg auf
Holzblock A gelegt (siehe Abbildung 14).
Holzblock E müssen Sie so positionieren, dass er an der
Vorderseite auf den Kämmen des Brenners aufliegt und
rechts gegen die Vorderseite von Holzblock A anliegt
(siehe Abbildung 15).
Legen Sie nun Holzblock F mit der versengten Stelle nach
vorne auf Holzblock A (siehe Abbildung 16).
Füllen Sie den Brennerkasten rundherum mit Chips und
verteilen Sie die Chips gleichmäßig. Sorgen Sie dafür, dass
die Chips nicht unten in den Kasten fallen. An der
Vorderseite dürfen die Chips nur schräg nach oben auf den
Kämmen positioniert werden (siehe Abbildung 16).
Verteilen Sie den Glühdraht über den vorderen Brenner
links und rechts von Holzblock B. Achten Sie darauf, dass
sich der Glühdraht nicht in der Nähe des Zündbrenners
befindet.
