INSTALLATIONSVORSCHRIFT
• Machen Sie an der Stelle der Dachdurchführung ein Loch
von 160 mm Ø. Durch brennbare Material Ø 230 mm.
• Schliessen Sie die konzentrischen Rohre vertikal an der
Mündung des Geräts an. Bringen Sie das Klemmband an und
drücken Sie die Rohre an.
• Legen Sie die Länge der benötigten Rohre fest und
sorgen Sie dafür, dass die Klebeplatte oder die
Universaldachpfanne gut an das Dach anschliessen.
• Sägen Sie das Aussenrohr in der richtigen Länge ab.
• Schliessen Sie die Dachdurchführung an die
konzentrischen Rohre an.
Bitte beachten Sie: Sie können die konzentrischen Rohre
auch anbringen, bevor das Gerät aufgestellt wird. In
diesem Fall muss der Anschluss an die Gerätemündung
mit einem verkürzbaren Rohr gemacht werden.

Bestehender Schornstein

Es ist auch möglich, das Gerät an einen bestehenden
Schornstein anzuschliessen. Hierfür wird von DRU ein
spezialer Schornsteinanschlusssatz geliefert. Darin finden
Sie auch eine Installationsvorschrift für diesen
Anschlusssatz.
Bei Anschluss an einen bestehenden Schornstein sind die
folgenden Punkte wichtig:
• Der Schornstein muss minimal 150 mm
Ø haben.
• Der Schornstein muss gut gereinigt
werden.
• Die Gesamtlänge darf nicht mehr als 12
m und nicht mehr als 3 m horizontal
betragen.

Restriktionsschieber

Im ein gutes Funktionieren
des Gerätes zu gewährleisten,
muß man einige Handlungen verrichten,
so daß das Gerät optimal auf
das für den Kunden spezifische
Rohrsystem abgestimmt wird.
G25/G20
8 - 12 m
vertikal + Dachdurchfuhr
5 - 7 m
vertikal + Dachdurchfuhr
1 - 4 m
vertikal + Dachdurchfuhr
1 m vertikal +
1 - 3 m horizontal +
Mauerdurchfuhr
1 m vertikal +
Mauerdurchfuhr
0,5 m vertikal +
2 m horizontal +
Mauerdurchfuhr
0.5 m vertikal +
Mauerdurchfuhr
40
35
30
38c-1122
75
fig. 5
Lufteinlass Restriktions-
Gleitstück schieber
JA JA
JA JA
JA JA
NEIN NEIN OFFEN
JA JA
NEIN NEIN OFFEN
JA NEIN OFFEN
38

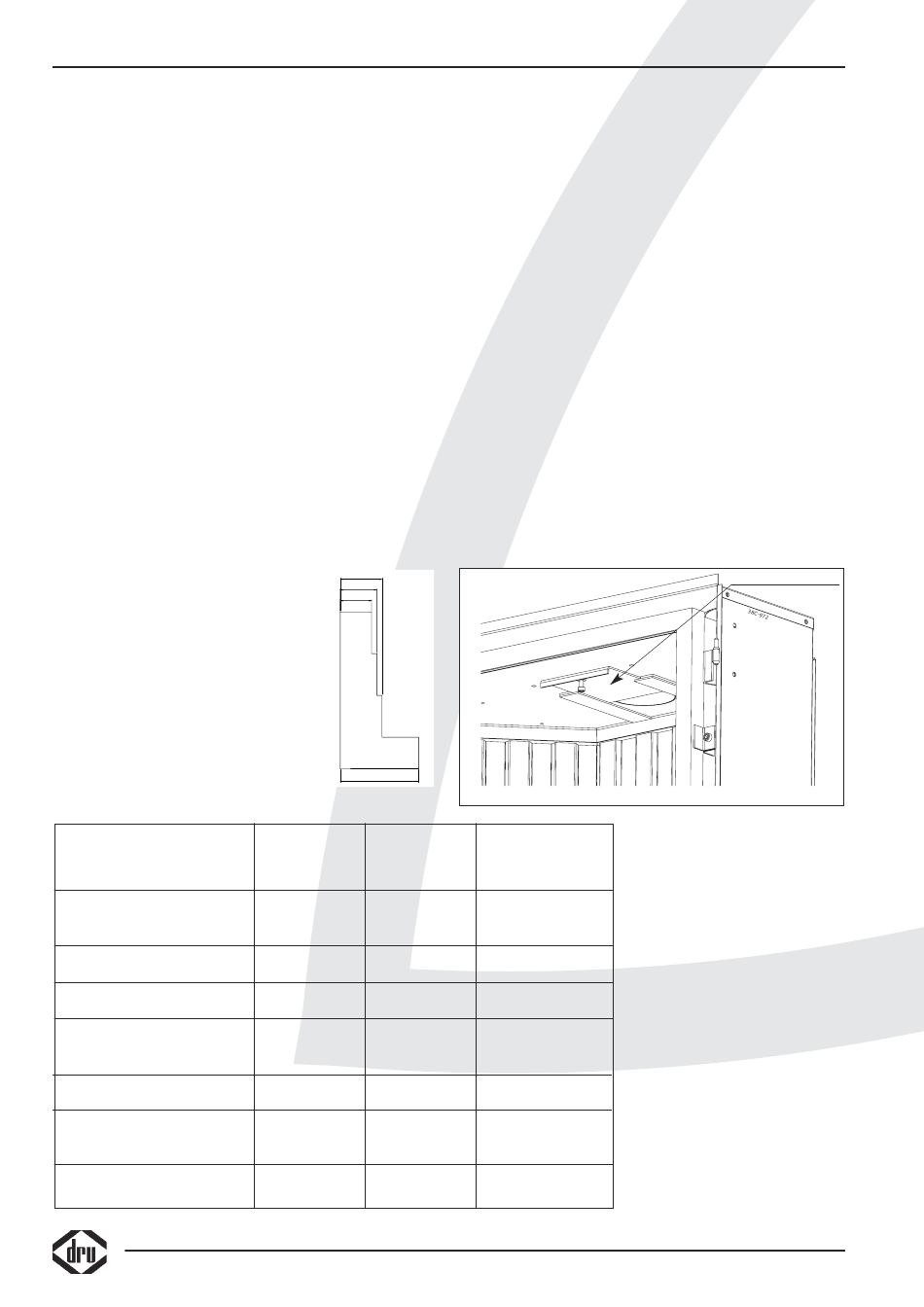

Restriktionsschieber einstellen.
Die Restriktionsschieber werdt lose mitgeliefert und muss,
wie bei Fig. 6 angegeben, in dem Gerät angebracht werden.
Mit Hilfe der mitgelieferten
Abstellschablone (Fig. 5) kann der Schieber auf das
richtige Maß abgestellt werden. Nach dem Abstellen kann
der Restriktionsschieber mit dem Inbusbolzen festgesetzt
werden.
Das Abstellen muss nach den Daten in der Tabelle
geschehen
In einigen Fällen müssen Sie das Lufteinlassgleitstück
entfernen.
Arbeiten Sie folgenderweise:
Nehmen Sie Streifen 1 und dieVermikulitbehälter (2+3) aus
dem Gerät.
Entfernen Sie die Lufteinlassgleitstücke und schrauben Sie
die Parker wieder zurück auf ihren Platz.
Setzen Sie die Behälter für Vermikulit (2+3) und den
Streifen (1) wieder zurück in das Gerät.
Achten Sie darauf, dass die maximale horizontale
Länge nicht überschritten wird.
In Figur 4 wird gezeigt, wie die Gesamtlängen berechnet
werden müssen.
fig. 6
Abstands-
Restriktions-
schieber
30 mm
35 mm
40 mm
75 mm
Restrictionsschieber
