INSTALLATIONSVORSCHRIFT
Dachdurchführung mit konzentrischen Rohren
Eine Dachdurchführung kann in jeden Punkt des Daches
münden, eventuell mit einer Verlängerung zum Dachfirst.
Die Dachdurchführung wird je nach einer der vorher
genannten Möglichkeiten mit einer Klebeplatte für ein
Flachdach geliefert, oder mit einer universell verstellbaren
Dachpfanne für ein Schrägdach.
• Legen Sie den Platz des Geräts und den Platz der
Durchführung fest.
• Machen Sie an der Stelle der Dachdurchführung ein Loch
von 160 mm Ø. Durch brennbare Material Ø 230 mm.
• Schliessen Sie die konzentrischen Rohre vertikal an der
Mündung des Geräts an. Bringen Sie das Klemmband an und
drücken Sie die Rohre an.
• Legen Sie die Länge der benötigten Rohre fest und
sorgen Sie dafür, dass die Klebeplatte oder die
Universaldachpfanne gut an das Dach anschliessen.
• Sägen Sie das Aussenrohr in der richtigen Länge ab.
• Schliessen Sie die Dachdurchführung an die
konzentrischen Rohre an.
Bitte beachten Sie: Sie können die konzentrischen Rohre
auch anbringen, bevor das Gerät aufgestellt wird. In
diesem Fall muss der Anschluss an die Gerätemündung
mit einem verkürzbaren Rohr gemacht werden.

Bestehender Schornstein

Es ist auch möglich, das Gerät an einen
bestehenden Schornstein anzuschliessen.
Hierfür wird von DRU ein spezialer
Schornsteinanschlusssatz geliefert. Darin
finden Sie auch eine Installationsvorschrift
für diesen Anschlusssatz.
Bei Anschluss an einen bestehenden
Schornstein sind die folgenden Punkte
wichtig:
• Der Schornstein muss minimal 150 mm
Ø haben.
• Der Schornstein muss gut gereinigt
werden.
G20/G25
8 - 12 m
vertikal + Dachdurchfuhr
5 - 7 m
vertikal + Dachdurchfuhr
3 - 4 m
vertikal + Dachdurchfuhr
1 - 2 m
vertikal + Dachdurchfuhr
1 m vertikal +
Mauerdurchfuhr
1 m vertikal +
1 - 3 m
horizontal +
Mauerdurchfuhr
0.5 m vertikal +
2 m horizontal +
Mauerdurchfuhr
±0.5
37
32 ±0.5
±0.5
26
38c-1083
42 ±0.5
fig. 5
Lufteinlass Restrikti-
Gleitstück onsschieber
JA JA
JA JA
JA JA
JA JA
JA NEIN OFFEN
NEIN NEIN OFFEN
NEIN NEIN OFFEN
42
• Die Gesamtlänge darf nicht mehr als 12 m und nicht mehr
als 3 m horizontal betragen.

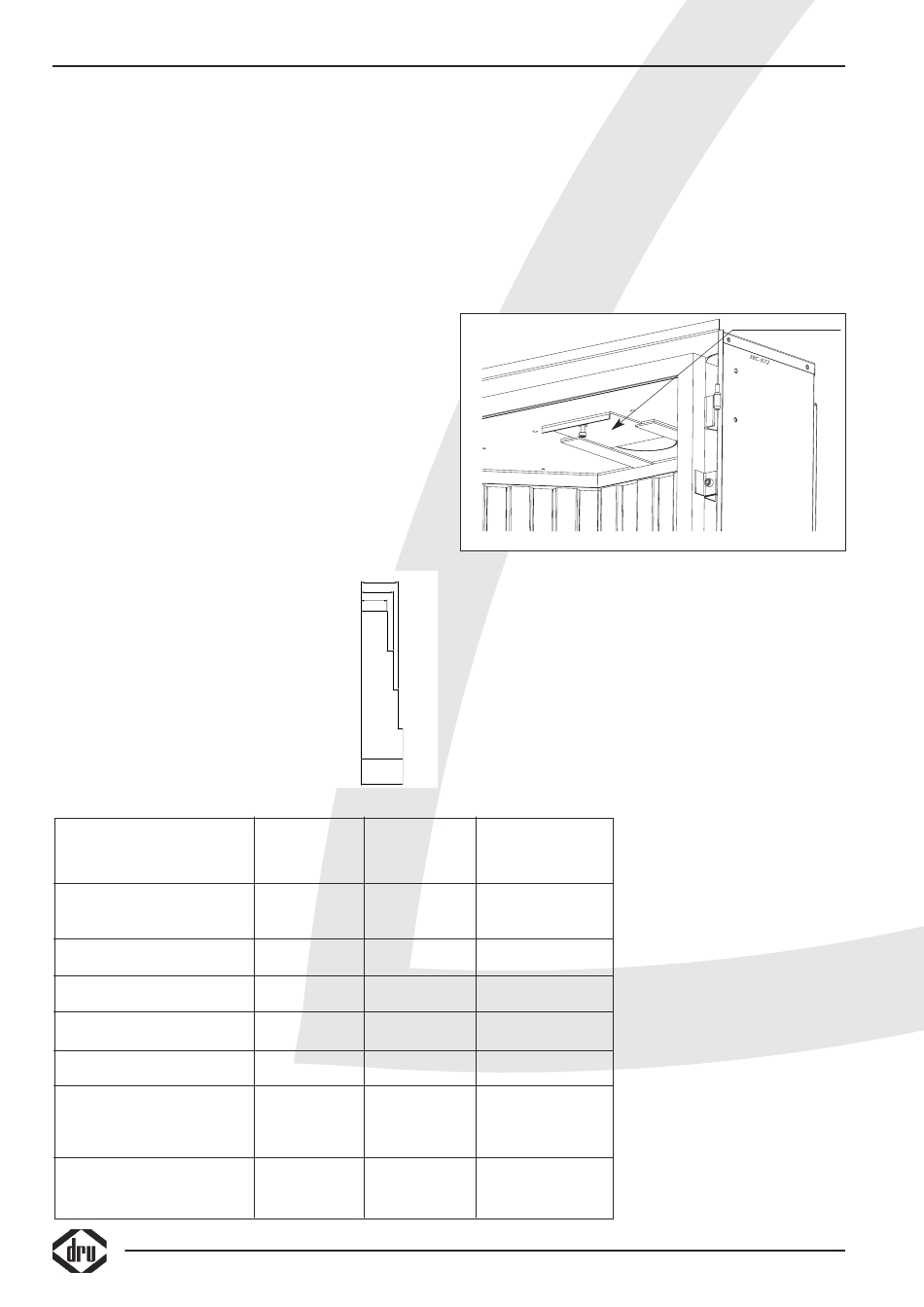

Restriktionsschieber

Im ein gutes Funktionieren des Gerätes zu gewährleisten,
muß man einige Handlungen verrichten, so daß das Gerät
optimal auf das für den Kunden spezifische Rohrsystem
abgestimmt wird.
Restriktionsschieber einstellen.
Die Restriktionsschieber werdt lose mitgeliefert und muss,
wie bei Fig. 6 angegeben, in dem Gerät angebracht werden.
Mit Hilfe der mitgelieferten
Abstellschablone (Fig. 5) kann der Schieber auf das
richtige Maß abgestellt werden. Nach dem Abstellen kann
der Restriktionsschieber mit dem Inbusbolzen festgesetzt
werden.
Das Abstellen muss nach den Daten in der Tabelle
geschehen
In einigen Fällen müssen Sie das Lufteinlassgleitstück
entfernen.
Arbeiten Sie folgenderweise:
Nehmen Sie Streifen 1 und dieVermikulitbehälter (2+3) aus
dem Gerät.
Entfernen Sie die
Lufteinlassgleitstücke und
Abstands-
schrauben Sie die Parker wieder
Restriktions-
zurück auf ihren Platz.
schieber
Setzen Sie die Behälter für
Vermikulit (2+3) und den Streifen
26 mm
(1) wieder zurück in das Gerät.
32 mm
Achten Sie darauf, dass die
maximale horizontale Länge
37 mm nicht überschritten wird.
In Figur 4 wird gezeigt, wie die
42 mm
Gesamtlängen berechnet werden
müssen.
Restrictionsschieber
fig. 6
