17 | Installation des tuyauteries

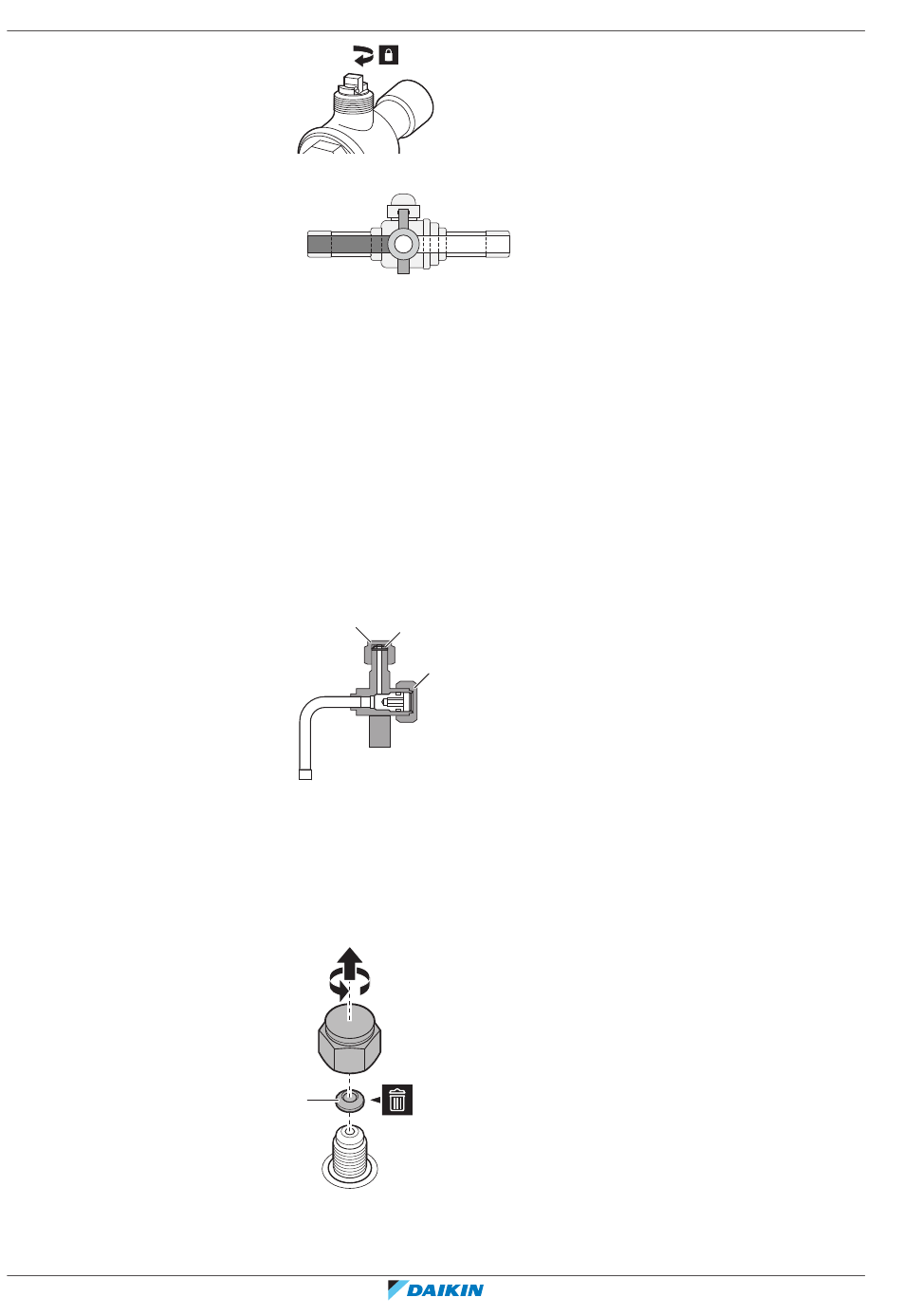

17.2.4 Manipulation de l'orifice de service

Pièces de l'orifice de service
Ouverture de l'orifice de service
Guide de référence de l'installateur et de l'utilisateur
88
90°
Résultat: La vanne est entièrement fermée:
a
a Vers l'unité extérieure
b Vers l'unité intérieure
▪ Tous les orifices de service sont du type 'à siège arrière' et n'ont pas d'intérieur
de vanne.
▪ Après avoir manipulé l'orifice de service, veillez à bien serrer le bouchon de
l'orifice de service et le bouchon de la vanne.
▪ Vérifiez l'absence de fuites de réfrigérant après avoir serré le bouchon de l'orifice
de service et le bouchon de la vanne.
La figure ci-dessous indique le nom de chaque pièce nécessaire à la manipulation
des orifices de service.
a
b
a Bouchon d'orifice de service
b Garniture en cuivre
c Chapeau de vanne
1 Enlevez le bouchon de l'orifice de service à l'aide de 2 clés et retirez la
garniture en cuivre.
a
a Garniture en cuivre
2 Raccordez l'orifice de charge à l'orifice de service.
b
c
RXYN10B7Y1B
Pompe à chaleur CO₂ VRV
4P773664-1 – 2025.02
