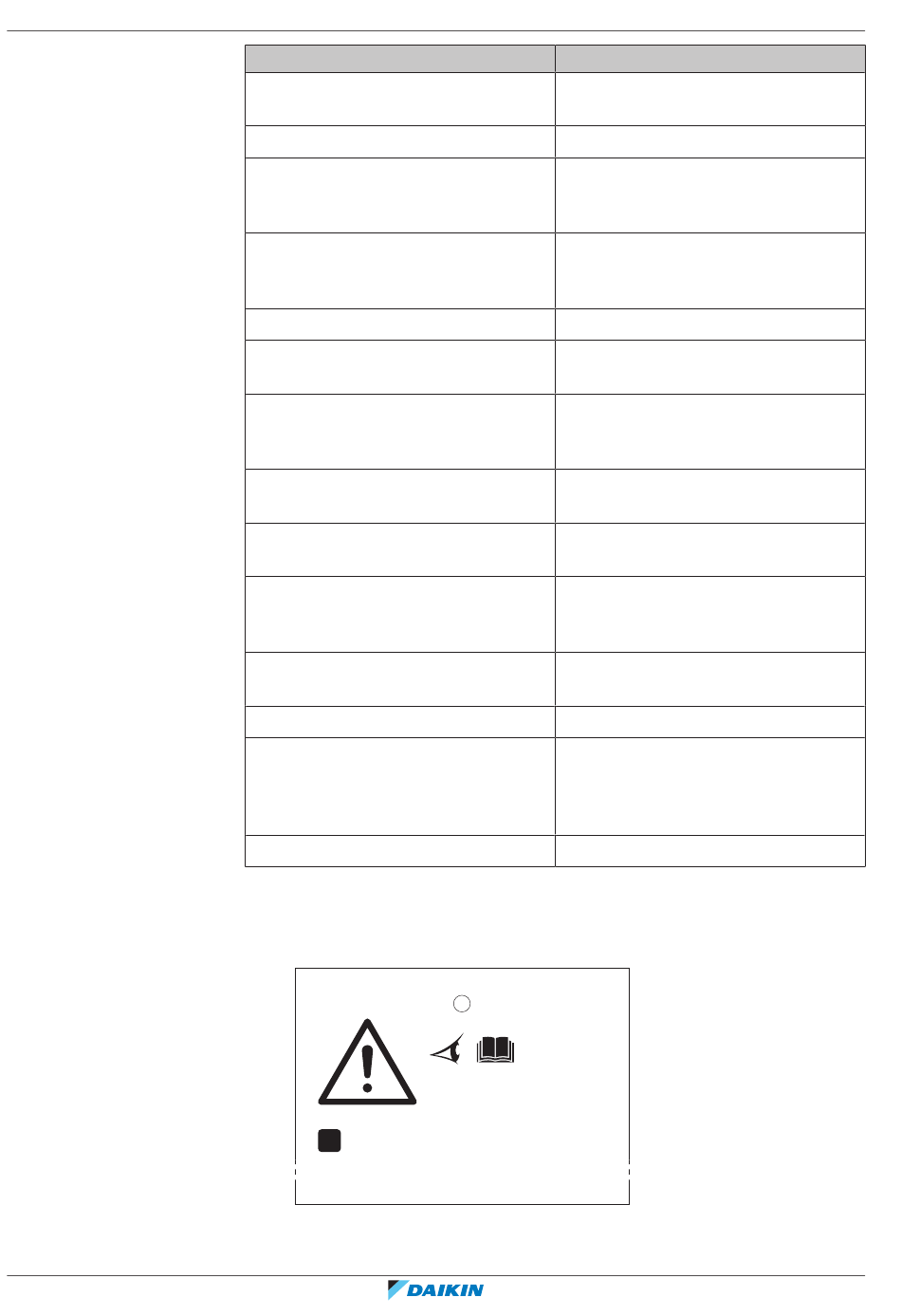

Texte sur la carte
All refrigerant must be evacuated
before continuing.
See Note.
Cut off the lower part of the gas and
liquid stop valve pipes along the black
line.
Always use appropriate tools, such as a
pipe cutter or pair of nippers.
Warning
NEVER remove the spun piping by
brazing.
Any gas or oil remaining inside the stop
valve may blow off the spun piping.
Wait until the oil has dripped out of the
piping.
All oil must be evacuated before
continuing.
Close stop valves CsV3 and CsV4 and
service ports SP3, SP7 and SP11.
Connect the field piping to the cut
pipes.
Note:
In case the outdoor unit is installed
indoors: install a pressure hose to
service ports SP3, SP7 and SP11.
Check that the hoses are properly fixed. Vérifiez que les flexibles sont bien fixés.
Pour plus d'informations, reportez-vous à
4
filés" [ 91].
Carte expliquant l'installation du tuyau de la soupape de sûreté
The safety valve included in the
EN
accessory bag must be installed
on this pipe.
Traduction
Tout le réfrigérant doit être évacué
avant de continuer
Voir Remarque.
Coupez la partie inférieure des tuyaux
de la vanne d'arrêt de gaz et de liquide
le long de la ligne noire.
Utilisez toujours des outils appropriés
tels qu'un coupe-tube ou une pince
coupante.
Avertissement
N'enlevez JAMAIS la tuyauterie filée par
brasage.
Tout gaz ou huile restant à l'intérieur de
la vanne d'arrêt peut faire exploser la
tuyauterie filée.
Attendez que toute l'huile s'écoule de la
tuyauterie.
Toute l'huile doit être évacuée avant de
continuer.
Fermez les vannes d'arrêt CsV3 et CsV4
et les orifices de service SP3, SP7 et
SP11.
Raccordez le tuyau à fournir aux tuyaux
filés.
Remarque:
Si l'unité extérieure est installée à
l'intérieur: installez un tuyau de
pression sur les orifices de service SP3,
SP7 et SP11.
"17.3.3 Pour couper les bouts de tuyau
WARNING
