26.1 Espace de service: Unité extérieure
(mm)
A
B
B1
≥300
Guide de référence de l'installateur et de l'utilisateur
152
Un sous-ensemble des dernières données techniques est disponible sur le site web
régional de Daikin (accessible au public). L'ensemble complet des dernières
données techniques est disponible sur le Daikin Business Portal (authentification
requise).
26.1 Espace de service: Unité extérieure....................................................................................................................................... 152
26.2 Schéma de tuyauterie: unité extérieure ................................................................................................................................ 154
26.3 Schéma de câblage: unité extérieure..................................................................................................................................... 156

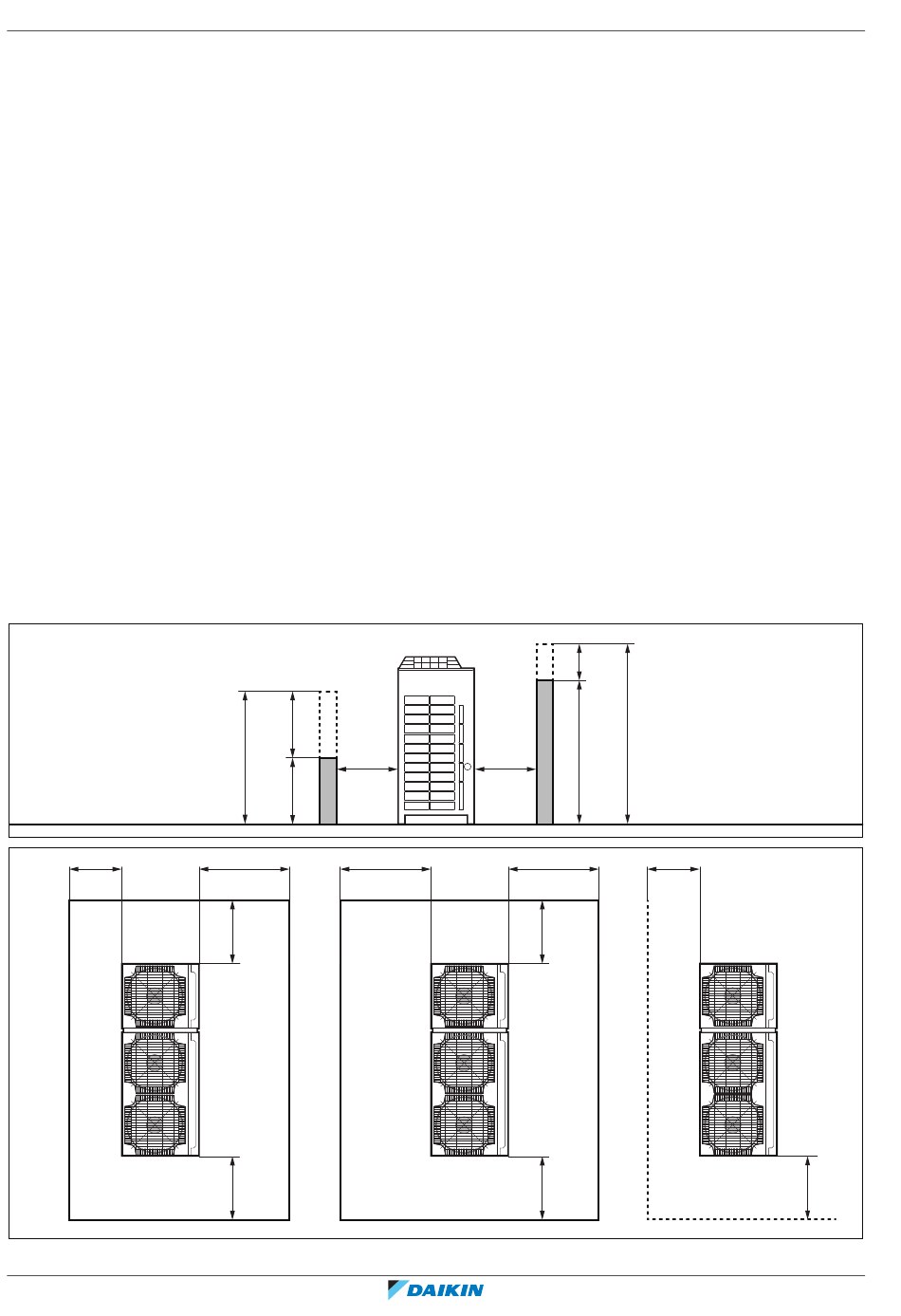

Assurez-vous que l'espace autour de l'appareil permettra les interventions
d'entretien et offrira un espace minimum pour l'arrivée et la sortie d'air (reportez-
vous à la figure ci-dessous et choisissez une des possibilités).
▪ Si le nombre d'unités à installer est supérieur à celui indiqué dans la figure ci-
dessous, assurez-vous qu'il n'y a pas de court-circuit.
▪ Assurez-vous qu'il y a suffisamment d'espace autour de l'unité ou des unités pour
la tuyauterie du réfrigérant.
▪ Si les conditions d'installation ne sont pas conformes à la figure suivante,
contactez votre distributeur.
h2
H2
Y
500
B2
≥500 ≥500
≥500
≥500
h1
H1
1500
X
B3
≥500 ≥300
≥500
a
≥500 ≥500
a
RXYN10B7Y1B
Pompe à chaleur CO₂ VRV
