18.4 Détermination de la quantité de réfrigérant
RXYN10B7Y1B
Pompe à chaleur CO₂ VRV
4P773664-1 – 2025.02
AVERTISSEMENT
▪
Ne percez ou ne brûlez PAS les parties du cycle de réfrigérant.
▪
Nous attirons votre attention sur le fait que le réfrigérant à l'intérieur du système
est inodore.
AVERTISSEMENT
Le réfrigérant R744 (CO
ininflammable et ne fuit en principe PAS.
Si le réfrigérant fuit en forte concentration dans la pièce, il peut avoir des effets
négatifs sur ses occupants comme une asphyxie et un empoisonnement au dioxyde
de carbone. Ventilez la pièce et contactez le revendeur où vous avez acheté l'unité.
N'utilisez PAS l'unité tant qu'une personne compétente n'a pas confirmé que la fuite
de réfrigérant est colmatée.

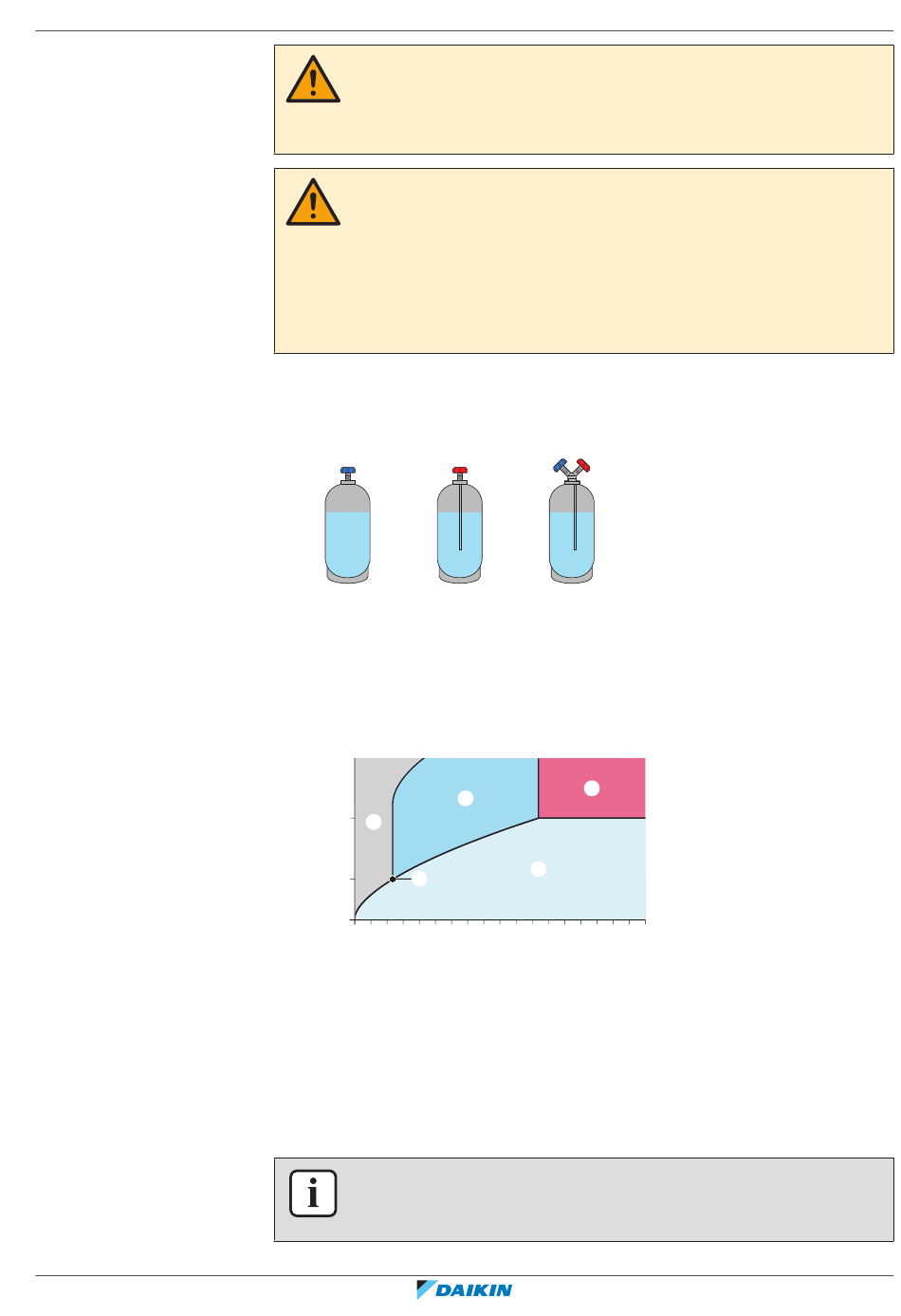

Types de bonbonnes
Les types de bonbonnes suivants sont utilisés pour charger du réfrigérant R744
additionnel:
a
a Bonbonne avec vanne de prélèvement de vapeur
b Bonbonne avec vanne de prélèvement de liquide
c Bonbonne avec 2 orifices pour le prélèvement (vapeur et liquide)
d Orifice de vapeur
e Orifice de liquide
Diagramme de phase du R744
P (bar)
73.8 a
e
5.2
1
–80 –57
P Pression (en bars)
T Température (en °C)
a Phase solide
b Phase liquide
c Phase vapeur
d Liquide super critique
e Triple point (–57°C, 5,2 bars)
INFORMATION
Pour le réglage de recharge final dans un laboratoire d'essai, contactez votre
distributeur local.
) à l'intérieur de cette unité est légèrement inodore,
2
d e
b c
d
b
c
0 31
18 Charge du réfrigérant
|
T (C°)
100
