17 | Installation des tuyauteries
17.3.7 A propos des soupapes de sûreté
Guide de référence de l'installateur et de l'utilisateur
98

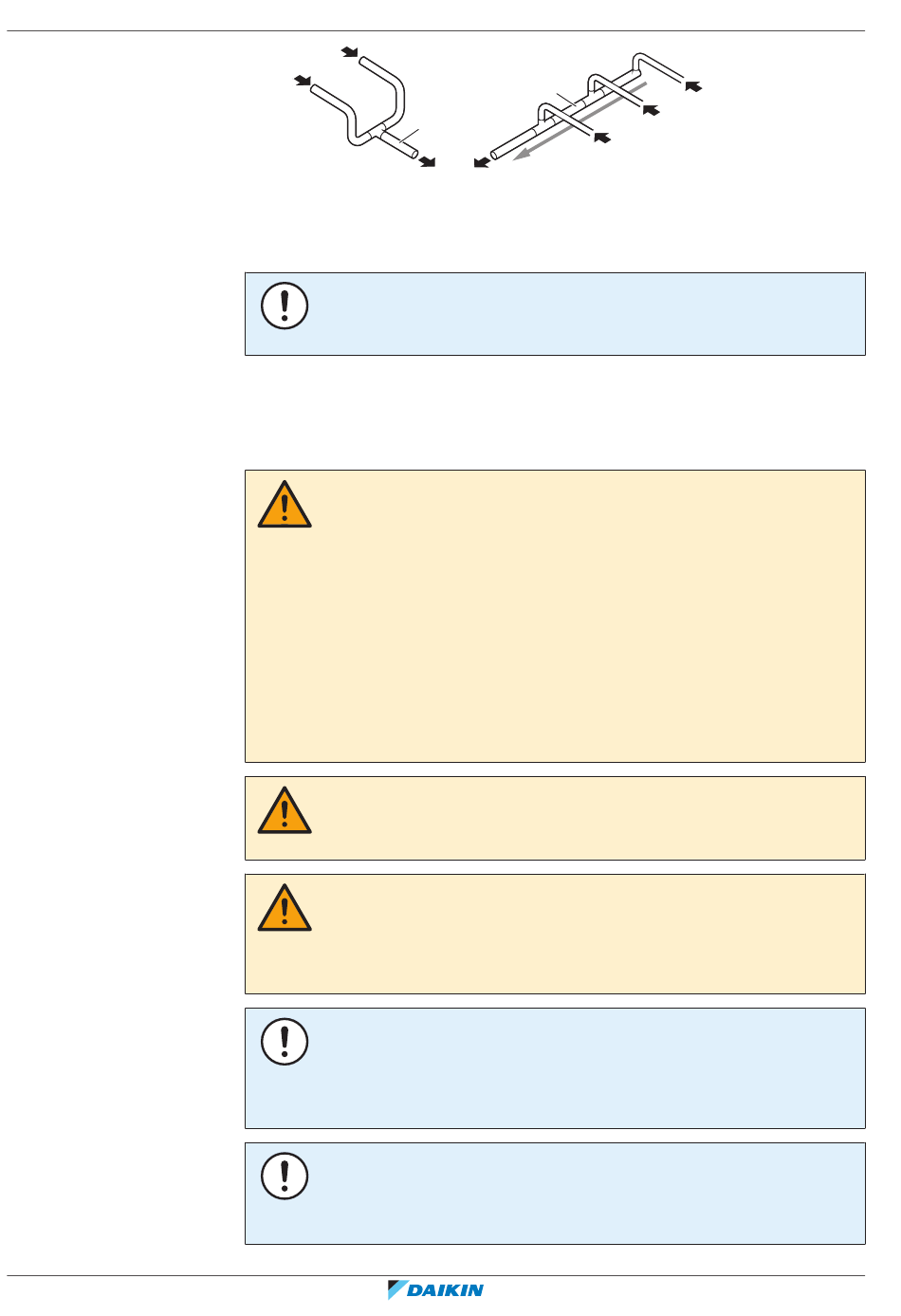

a
a Arrivée des unités intérieures
b Départ vers les unités extérieures
c Tuyau de réfrigérant principal
d Inclinaison vers le bas
REMARQUE
Lorsque des joints sont utilisés sur des tuyauteries, évitez les dommages causés par
le gel ou les vibrations.
Lorsque vous installez une soupape de sûreté, gardez toujours à l'esprit la pression
nominale du circuit. Voir "7 Utilisation" [
AVERTISSEMENT
De graves blessures et/ou dommages peuvent résulter de la purge de la soupape de
sûreté du réservoir de liquide (voir
4
extérieure" [ 154]):
▪
n'entretenez JAMAIS l'unité lorsque la pression au niveau du réservoir de liquide
est supérieure à la pression de réglage de la soupape de sûreté du réservoir de
liquide (90 bars de jauge ±3%). Si cette soupape de sûreté libère du réfrigérant,
elle peut causer des blessures et/ou des dommages graves.
▪
Si la pression > la pression définie, videz TOUJOURS les dispositifs de surpression
avant l'entretien.
▪
Il est recommandé d'installer et de sécuriser la tuyauterie de purge vers la
soupape de sûreté.
▪
NE modifiez la soupape de sûreté QUE si le réfrigérant a été retiré.
AVERTISSEMENT
Toutes les soupapes de sûreté installées DOIVENT être ventilées vers l'extérieur et
NON vers une zone fermée.
MISE EN GARDE
Lorsque vous installez une soupape de sûreté, ajoutez TOUJOURS un support
suffisant à la soupape. Une soupape de sûreté activée est sous haute pression. Si elle
n'est pas installée correctement, la soupape de sûreté peut endommager la
tuyauterie ou l'unité.
REMARQUE
Lors de l'installation de la soupape de sûreté fournie dans le sac d'accessoires, nous
recommandons d'appliquer 4 enroulements de ruban PTFE et de serrer la soupape
de sûreté dans sa position correcte avec un couple compris entre 35 et 60 N•m.
Assurez-vous que la tuyauterie de purge peut être installée facilement.
REMARQUE
Si l'on souhaite pouvoir fermer les vannes d'arrêt de la tuyauterie non fournie,
l'installateur DOIT placer une soupape de décharge de pression sur la tuyauterie de
liquide ET de gaz entre l'unité extérieure et les unités intérieures de climatisation.
c
c
d
b b
4
33].
a
a
"26.2 Schéma de tuyauterie: unité
Pompe à chaleur CO₂ VRV
4P773664-1 – 2025.02
RXYN10B7Y1B
