17.2 Utilisation des vannes d'arrêt et orifices de service
RXYN10B7Y1B
Pompe à chaleur CO₂ VRV
4P773664-1 – 2025.02
a b c d
A B C
h i j
1 2 3
Unité intérieure
Embranchement de réfrigérant (raccord en T)

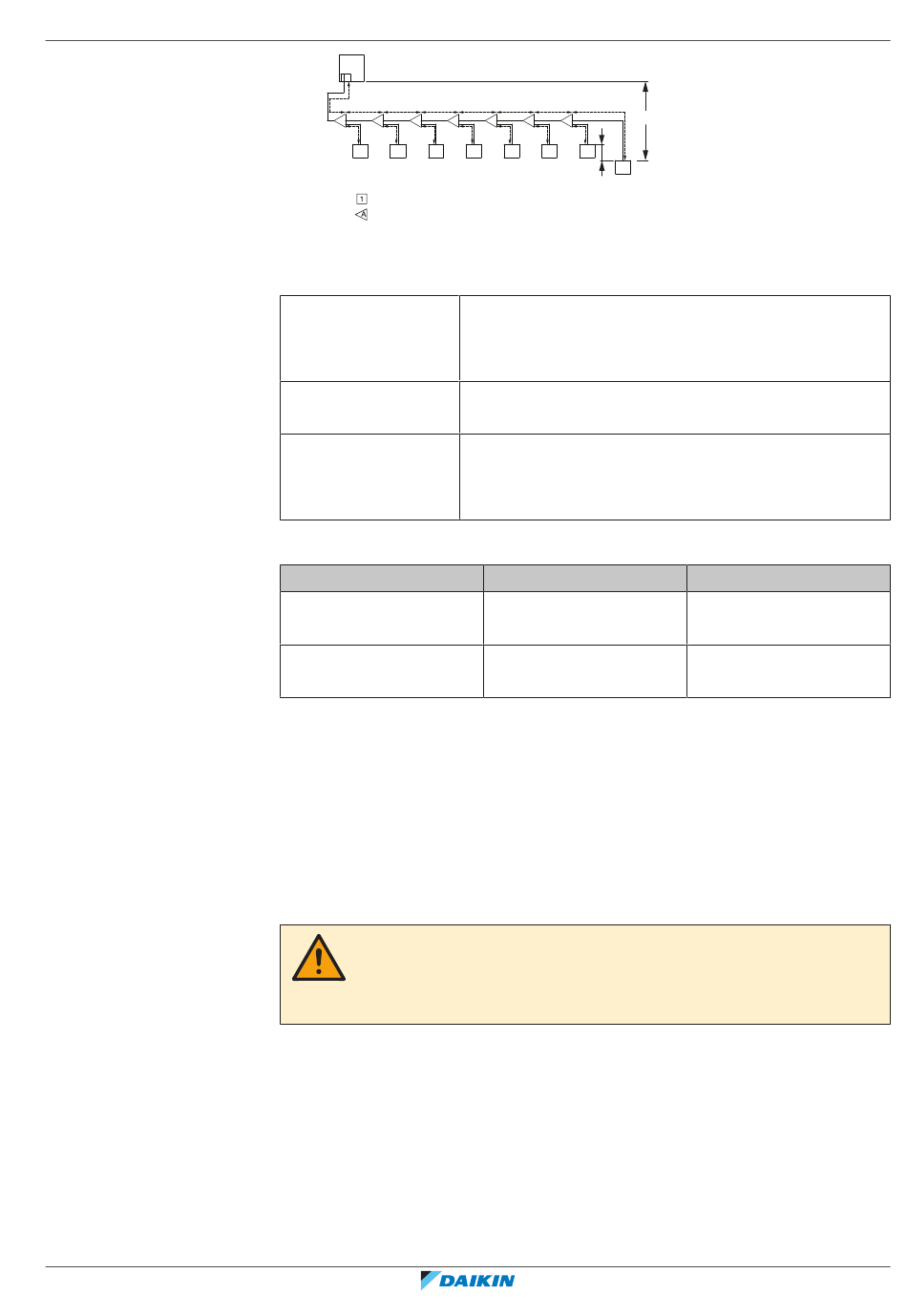

Longueur admissible maximale

Entre l'unité extérieure et les unités intérieures
Longueur réelle de la
tuyauterie
Longueur équivalente
de la tuyauterie
Longueur totale de la
tuyauterie actuelle
Différence de hauteur maximale admise
Terme
H1
H2
(a)
Le dénivelé admis est de 50 m si l'unité extérieure est positionnée plus haut que l'unité
intérieure, et de 40 m si l'unité extérieure est positionnée plus bas que l'unité intérieure.
Longueur admissible maximale après l'embranchement
Longueur de tuyau entre le premier raccord en T et l'unité intérieure ≤40 m.
Exemple: unité 8: b+c+d+e+f+g+p≤40 m
AVERTISSEMENT
Lorsque les vannes d'arrêt sont fermées en cours d'entretien, la pression du circuit
fermé augmente en raison de la température ambiante élevée. Assurez-vous que la
pression est maintenue en dessous de la pression nominale.
17
e f g p
D E F G
k l m n
4 5 6 7
8
H2
120 m
Exemple
▪ unité 8: a+b+c+d+e+f+g+p≤120 m
150 m
300 m
Exemple
▪ a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤300 m
Définition
Dénivelé entre les unités
intérieures et extérieures
Dénivelé entre les unités
intérieures
Installation des tuyauteries
|
H1
Dénivelé [m]
≤50/40
≤10
