17 | Installation des tuyauteries
17.3.4 Raccordement du tuyau de réfrigérant à l'unité extérieure
Guide de référence de l'installateur et de l'utilisateur
92
AVERTISSEMENT
Tout gaz ou huile restant à l'intérieur de la vanne d'arrêt peut faire exploser la
tuyauterie filée.
Si ces instructions ne sont PAS suivies correctement, il peut en résulter des
dommages matériels ou des blessures corporelles, qui peuvent être graves selon les
circonstances.
1 Assurez-vous que les vannes d'arrêt CsV3 (gaz) et CsV4 (liquide) sont ouvertes.
Voir "17.2.3 Manipulation de la vanne
2 Si l'unité extérieure est installée à l'intérieur: installez un tuyau de pression sur
les orifices de service SP3, SP7 et SP11. Vérifiez que les tuyaux sont bien fixés
et qu'ils mènent à l'extérieur.
3 Ouvrez complètement les orifices de service SP3, SP7 et SP11 pour libérer le
réfrigérant. Voir "17.2.4 Manipulation de l'orifice de
réfrigérant doit être évacué avant de continuer.

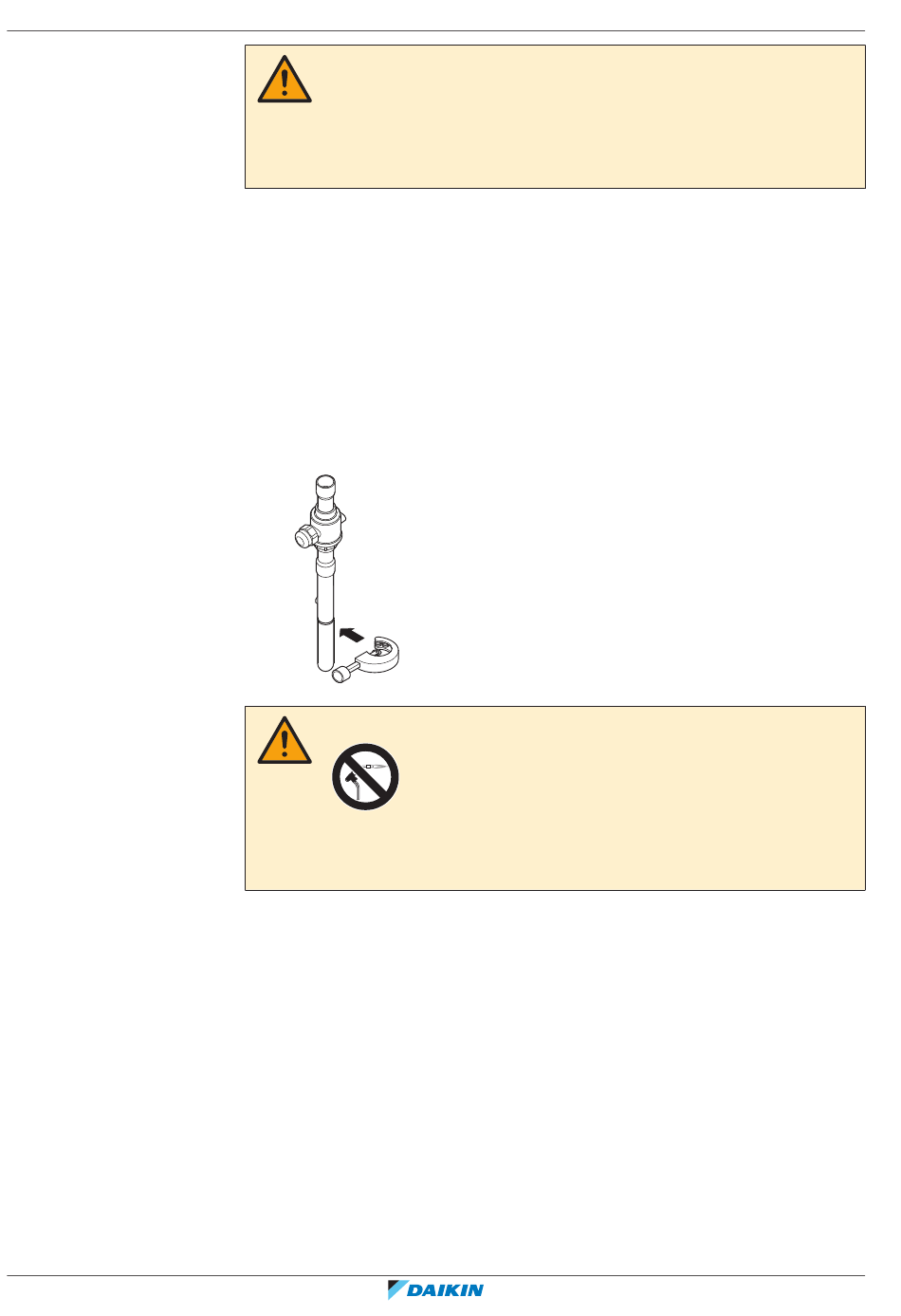

4 Coupez la partie inférieure des tuyaux de la vanne d'arrêt de gaz et de liquide
le long de la ligne noire. Utilisez toujours des outils appropriés tels qu'un
coupe-tube ou une pince coupante.
AVERTISSEMENT
N'enlevez JAMAIS la tuyauterie filée par brasage.
Tout gaz ou huile restant à l'intérieur de la vanne d'arrêt peut faire exploser la
tuyauterie filée.
5 Attendez que toute l'huile s'écoule de la tuyauterie. Toute l'huile doit être
évacuée avant de continuer.
6 Fermez les vannes d'arrêt CsV3 et CsV4 et les orifices de service SP3, SP7 et
SP11.
7 Raccordez le tuyau à fournir aux tuyaux filés.
Vous pouvez acheminer les conduites de réfrigérant vers l'avant ou sur le côté de
l'unité.
4
d'arrêt" [ 87].
service" [
4
88]. Tout le
RXYN10B7Y1B
Pompe à chaleur CO₂ VRV
4P773664-1 – 2025.02
