15.3 Configuration du système
15.4 Combinaison d'unités et options
15.4.1 Options possibles pour l'unité extérieure
RXYN10B7Y1B
Pompe à chaleur CO₂ VRV
4P773664-1 – 2025.02
Texte sur la carte
Warning
The safety valve included in the
accessory bag must be installed on this
pipe.
Pour plus d'informations, reportez-vous à
de la soupape d'inversion" [
REMARQUE
Il n'est PAS autorisé de refroidir les locaux techniques tels que les salles de serveurs
et les centres de données, qui exigent un refroidissement ininterrompu toute
l'année.
INFORMATION

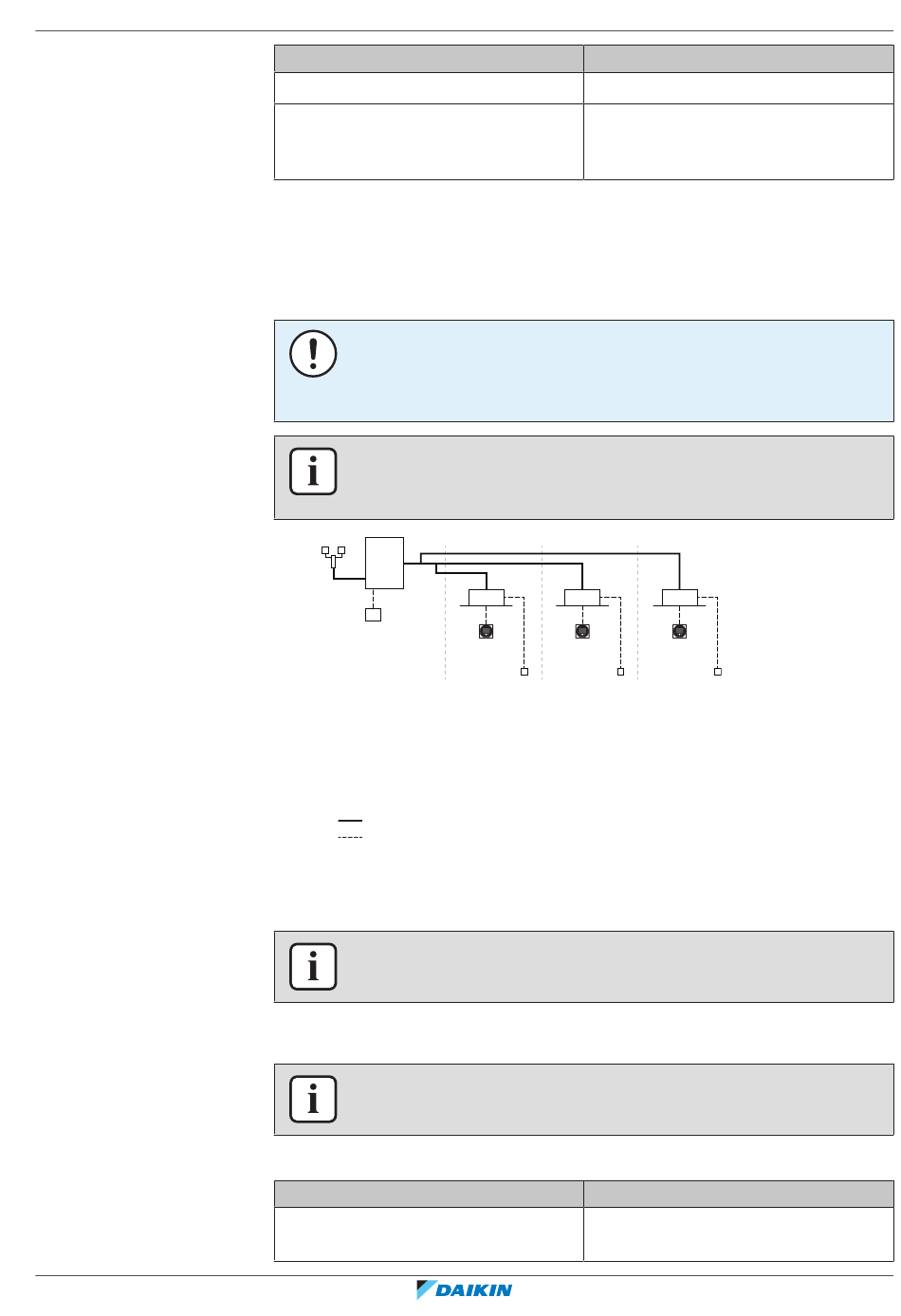

La figure suivante est un exemple et peut NE PAS correspondre totalement à la
configuration de votre système.
c c
d a
f
a Unité extérieure principale (RXYN10*)
b Unité intérieure VRV à expansion directe (DX)
c Soupape de sûreté (accessoire)
d Soupape d'inversion (accessoire)
e Dispositif de régulation à distance
f Contrôleur à distance centralisé (en option)
g Carte PCB facultative (option)
Tuyauterie de réfrigérant
Câblage d'interconnexion et d'interface utilisateur
INFORMATION
Il se peut que certaines options ne soient PAS disponibles dans votre pays.
INFORMATION
Reportez-vous aux données techniques pour les derniers noms des options.
Raccords en T de réfrigérant
Autorisé
(a)(b)
Raccords en T
15 À propos des unités et des options
|
Traduction
Avertissement
La soupape de sûreté incluse dans le sac
d'accessoires doit être installée sur ce
tuyau.
"Installation des soupapes de sûreté et
4
99].
b b
e e
g g
Raccords Refnet et collecteurs (kits de
ramification)
b
e
g
Non permis
Guide de référence de l'installateur et de l'utilisateur
