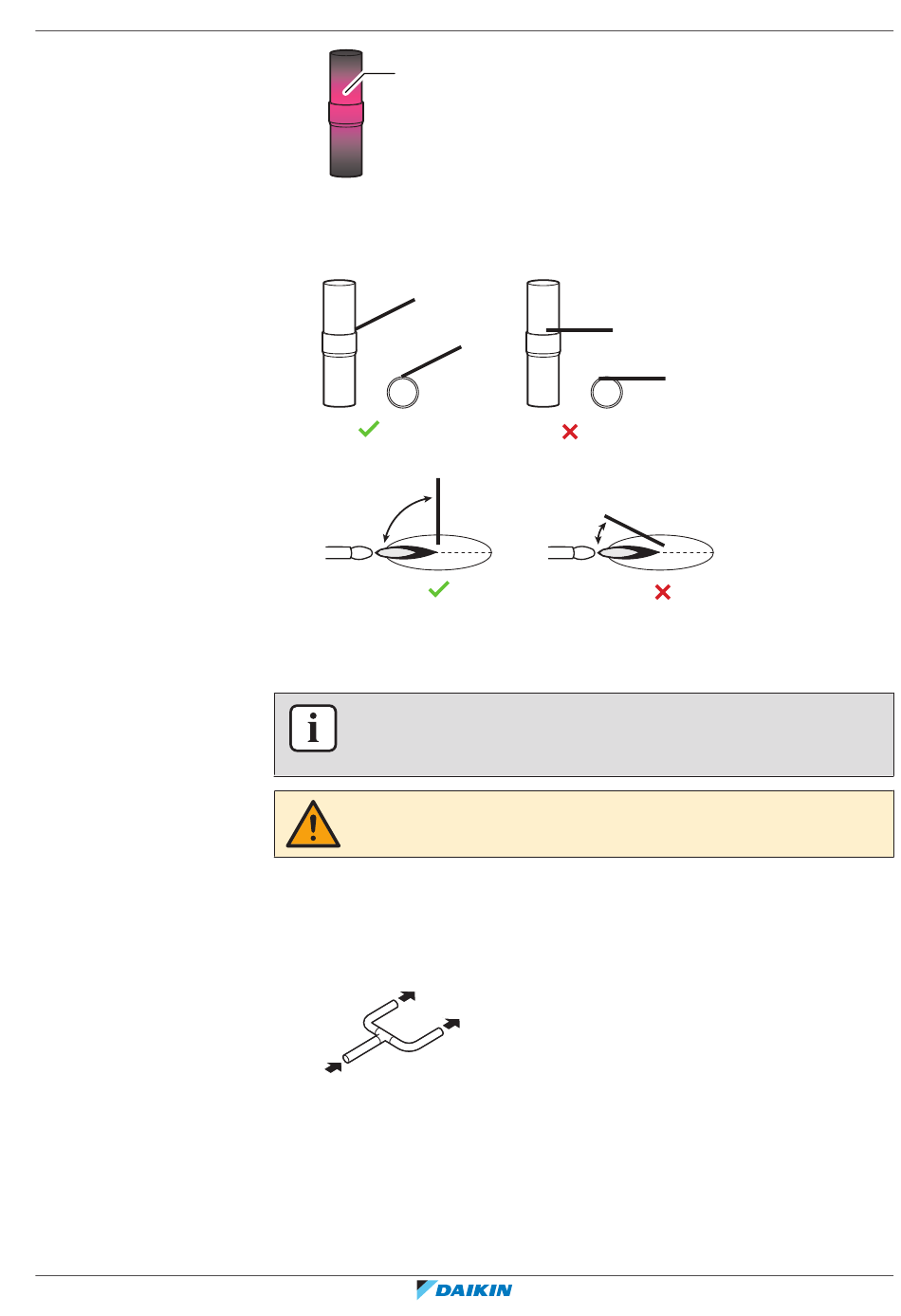

17.3.6 Lignes directrices pour relier les raccords en T

RXYN10B7Y1B
Pompe à chaleur CO₂ VRV
4P773664-1 – 2025.02
a
a Un brasage correct peut être effectué lorsque la tuyauterie est chauffée jusqu'à ce
que sa couleur devienne rouge-noir/rose.
Ajout de matériau de brasage
a
a
a Baguette de brasage
90˚
a
a Baguette de brasage
INFORMATION
Les joints de tuyauterie et les raccords doivent être conformes aux exigences de la
norme EN 14276-2.
MISE EN GARDE
Utilisez TOUJOURS des raccords en T K65 pour l'embranchement du réfrigérant.
Les raccords en T sont fournis en option.
Tuyauterie de liquide
Branchez-vous toujours à l'horizontale lorsque vous raccordez la tuyauterie
d'embranchement.
b
a
a Entrée provenant des unités extérieures
b Départ vers les unités intérieures
Tuyauterie de gaz
Branchez-vous toujours à l'horizontale lorsque vous raccordez la tuyauterie
d'embranchement.
Pour éviter que l'huile réfrigérante ne s'écoule dans les unités intérieures, placez
toujours la tuyauterie d'embranchement au-dessus de la tuyauterie principale.
17 Installation des tuyauteries
|
a
a
a
