17.3.5 Brasage de l'extrémité du tuyau
RXYN10B7Y1B
Pompe à chaleur CO₂ VRV
4P773664-1 – 2025.02
5 Découpe des bouts de tuyau filés. Voir
4
filés" [ 91].

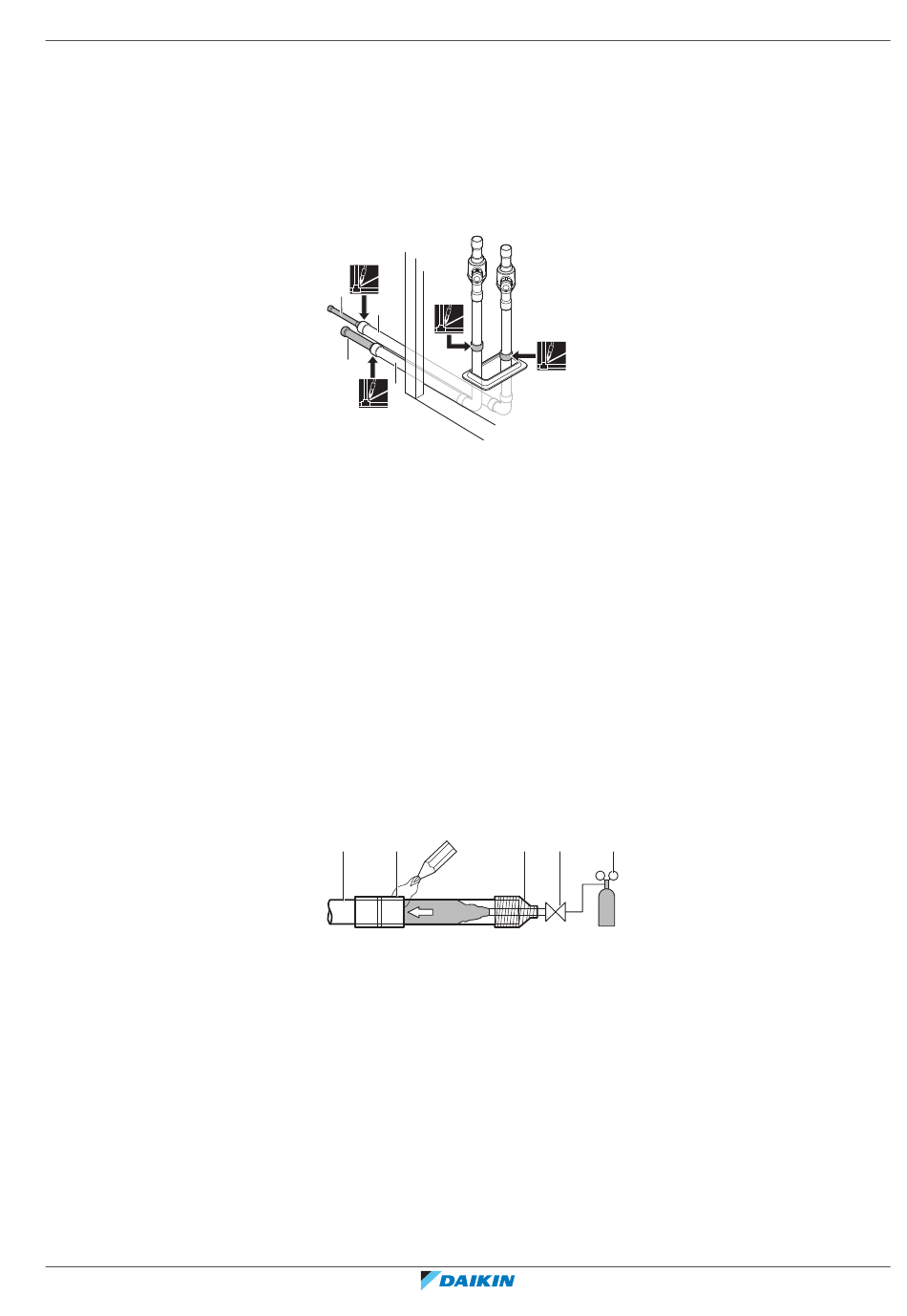

6 Raccordez les tuyaux de gaz et de liquide accessoires et le réducteur de gaz et
de liquide pour une connexion au bas à l'unité extérieure. En cas de
dimensionnement de la tuyauterie de gaz, raccordez le réducteur avec le
marquage blanc du côté de l'unité et l'extrémité non marquée du côté de la
tuyauterie de terrain.
d
b
c
a
A Vanne d'arrêt (gaz)
B Vanne d'arrêt (liquide)
a Tuyauterie de gaz (accessoire)
b Tuyau de gaz (accessoire)
c Réducteur de la tuyauterie de gaz (accessoire)
d Réducteur de la tuyauterie de liquide (accessoire)
7 Raccordez les tuyaux accessoires à la tuyauterie à fournir.
Directives générales
▪ Lors du brasage, le soufflage d'azote permet d'éviter la création de quantités
importantes de film oxydé sur la partie intérieure de la tuyauterie. Ce film affecte
de manière négative les vannes et les compresseurs du système frigorifique et
empêche le fonctionnement correct.
▪ La pression manométrique d'azote doit être réglée sur 20 kPa (0,2 bar) (ce qui
est une valeur suffisante pour être perceptible sur la peau) avec un réducteur de
pression.
a b
f
a Tuyauterie de réfrigérant
b Partie à braser
c Ruban
d Vanne manuelle
e Réducteur de pression
f Azote
▪ N'utilisez PAS d'antioxydants lors du brasage des raccords de tuyaux. Les résidus
peuvent obstruer les tuyaux et détruire l'équipement.
▪ N'utilisez PAS de décapant lors du brasage de la tuyauterie de réfrigérant cuivre/
cuivre. Utilisez un alliage d'apport de brasage au cuivre phosphoré (CuP279,
CuP281, ou CuP284:DIN EN ISO 17672), qui ne nécessite pas de fondant.
Le fondant a une influence extrêmement néfaste sur les tuyauteries de
réfrigérant. Par ex., si du fondant à base de chlore est utilisé, il provoquera la
corrosion des tuyaux ou, tout particulièrement, si le fondant contient du fluor, il
endommagera l'huile de réfrigérant.
17 Installation des tuyauteries
|
"17.3.3 Pour couper les bouts de tuyau
A
B
c d e
f
