Installation des tuyauteries
17.1.3 Pour sélectionner la taille de la tuyauterie
A: Tuyauterie entre l'unité extérieure et le premier embranchement
B: Tuyauterie entre les deux embranchements
C: Canalisation entre l'embranchement et l'unité intérieure
Guide de référence de l'installateur et de l'utilisateur
82

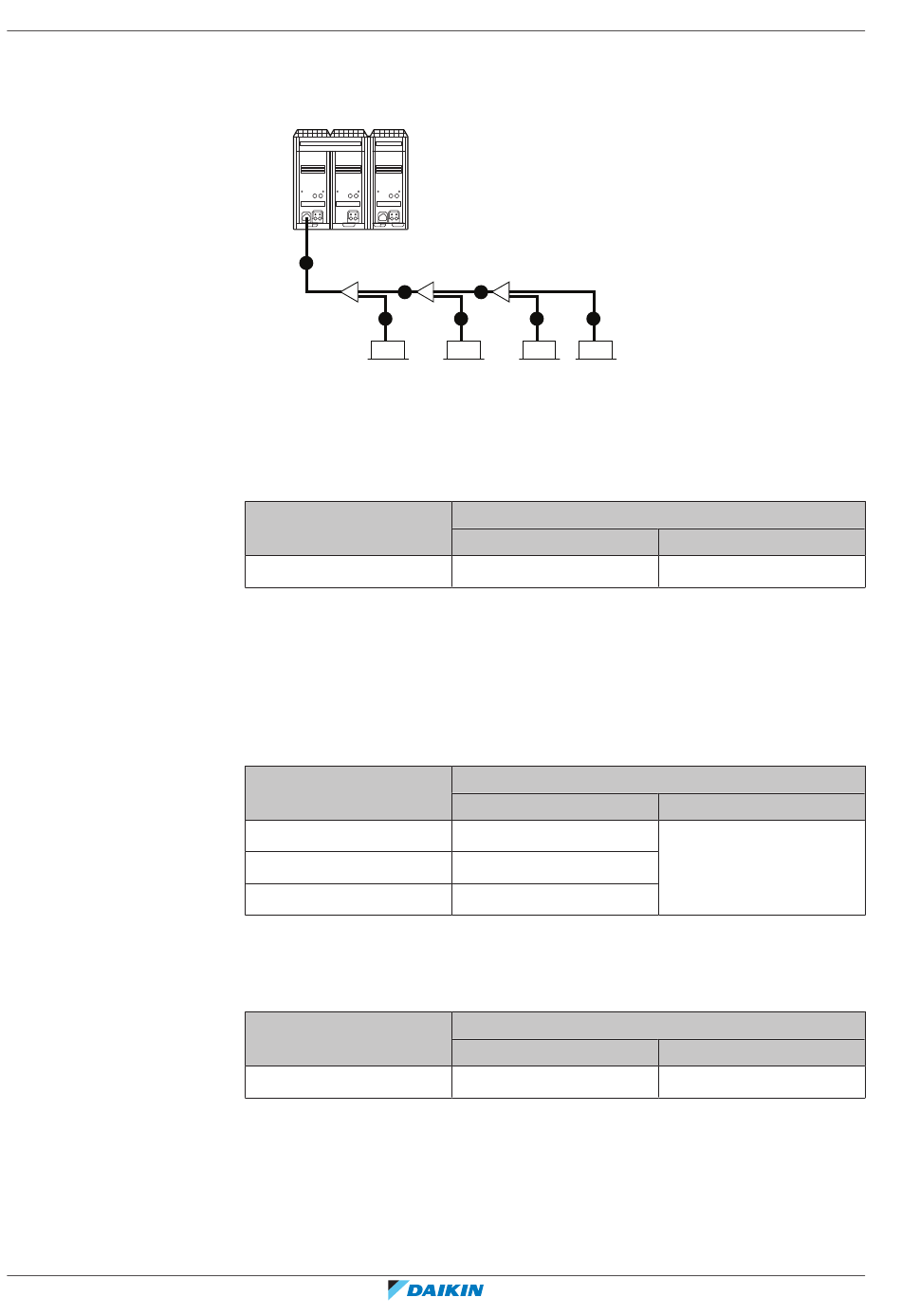

Déterminez la taille adéquate en vous reportant aux tableaux suivants et à la figure
de référence (uniquement à titre indicatif).
A
B'
b
C
1
1~4 VRV DX unité intérieure
A~C Tuyauterie
a Unité extérieure
b Premier embranchement de réfrigérant (raccord en T)
c Embranchements de réfrigérant (raccords en T)
Type de capacité de
l'unité extérieure (HP)
10
Choisir dans le tableau suivant en fonction du type de capacité totale de l'unité
intérieure connecté en aval.
Exemple :
▪
Capacité en aval pour B' = [indice de capacité de l'unité 2] + [unité 3] + [unité 4]
▪
Capacité en aval pour B = [indice de capacité de l'unité 3] + [unité 4]
Coefficient de débit de
l'unité intérieure
<150
150≤x<200
200≤x<290
La taille du tuyau pour une connexion directe à une unité intérieure doit être la
même que la taille de connexion de l'unité intérieure.
Coefficient de débit de
l'unité intérieure
40~80
a
B
c
c
C
C
2
3
Diamètre extérieur de la tuyauterie [mm]
Tuyauterie de gaz
15,9
Taille du diamètre extérieur de la canalisation (mm)
Tuyauterie de gaz
12,7
12,7
15,9
Taille du diamètre extérieur de la canalisation (mm)
Tuyauterie de gaz
12,7
C
4
Tuyauterie de liquide
9,5
Tuyauterie de liquide
9,5
Tuyauterie de liquide
9,5
Pompe à chaleur CO₂ VRV
4P773664-1 – 2025.02
RXYN10B7Y1B
