17 | Installation des tuyauteries
Guide de référence de l'installateur et de l'utilisateur
96
▪ Lors du brasage, protégez toujours les surfaces environnantes (par ex. à l'aide
d'une mousse isolante) de la chaleur du brasage.
REMARQUE
▪
Lors du brasage à proximité d'orifices de service ou de vannes à bille, veillez à ce
qu'ils restent refroidis, car une chaleur excessive peut endommager les orifices
de service et les vannes à bille.
▪
Lors du brasage à proximité de l'un des manchons du compresseur, veillez à ne
pas diriger la flamme vers le manteau, car il pourrait brûler.

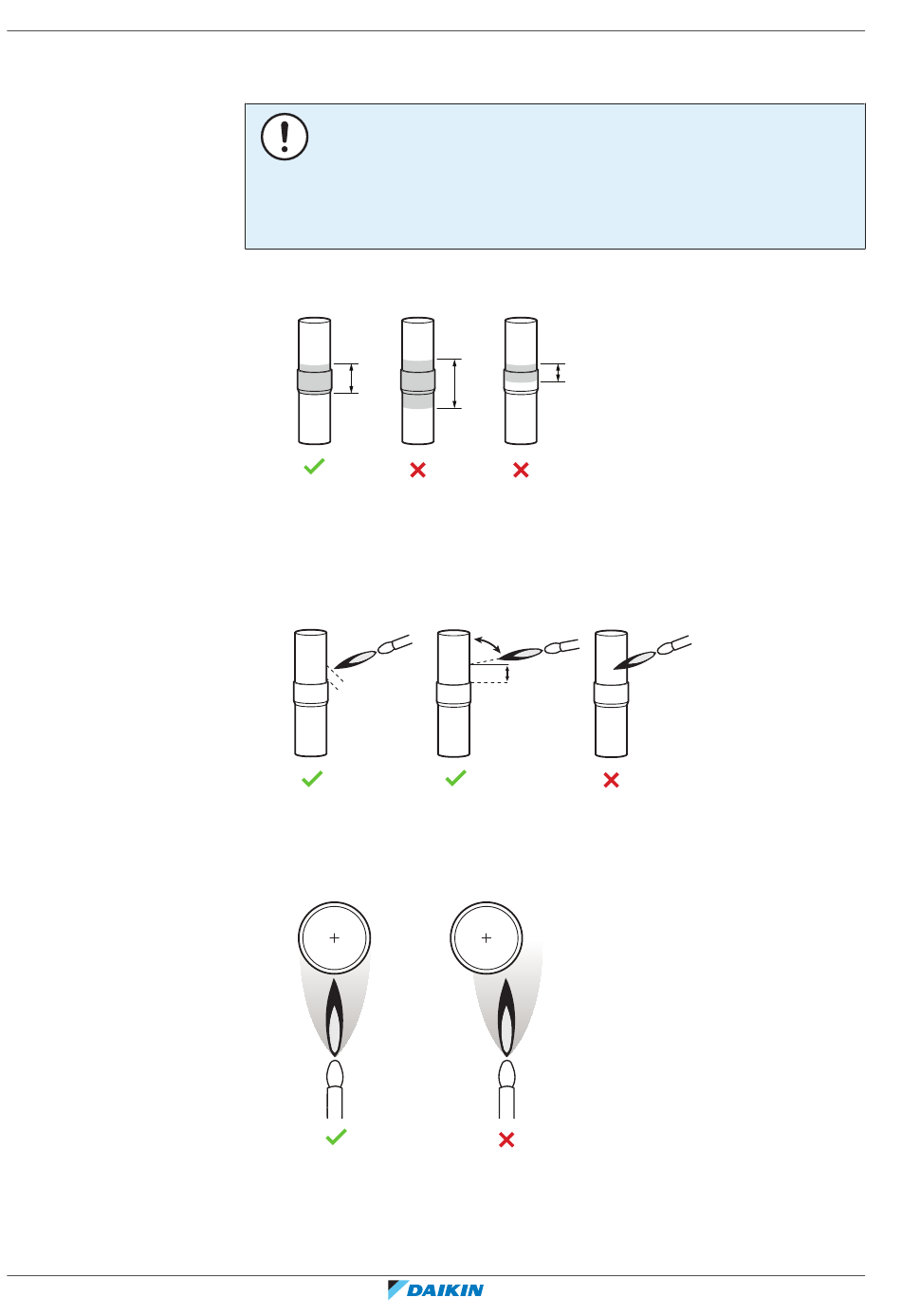

Préchauffage de la tuyauterie
a b
a Zone de chauffage correcte
b La zone de chauffage est trop grande. Le matériau de brasage peut provoquer des
obstructions à l'intérieur de la tuyauterie. Un test de fonctionnement permettrait
de détecter ces obstructions.
c La zone de chauffage est trop petite. Le raccord brasé ne sera pas solide et risque
de se déchirer.
a
3 mm
a Corriger la distance et la direction de la flamme pendant le préchauffage.
b Corriger la distance et la direction de la flamme pendant le brasage.
c Distance et direction de la flamme incorrectes. Attention aux trous brûlants dans la
tuyauterie ou au fait que la tuyauterie ne chauffe pas suffisamment.
a
a Dirigez la flamme vers le centre de la tuyauterie pour chauffer la tuyauterie de
manière égale.
b Si vous ne dirigez pas la flamme vers le centre de la tuyauterie, celle-ci ne sera pas
chauffée de manière égale.
c
b
c
80~85˚
5 mm
b
RXYN10B7Y1B
Pompe à chaleur CO₂ VRV
4P773664-1 – 2025.02
