17.2.3 Manipulation de la vanne d'arrêt
Pièces de la vanne d'arrêt
Ouverture de la vanne d'arrêt
Fermeture de la vanne d'arrêt
RXYN10B7Y1B
Pompe à chaleur CO₂ VRV
4P773664-1 – 2025.02
a Vanne d'arrêt CsV7
Prenez les directives suivantes en compte:
▪ Les vannes d'arrêt de gaz et de liquide sont ouvertes d'usine.
▪ Veillez à maintenir les vannes d'arrêt ouvertes pendant le fonctionnement.
▪ NE forcez PAS trop sur la vanne d'arrêt, faute de quoi vous risquez de casser le
corps de la vanne.
a
b
c

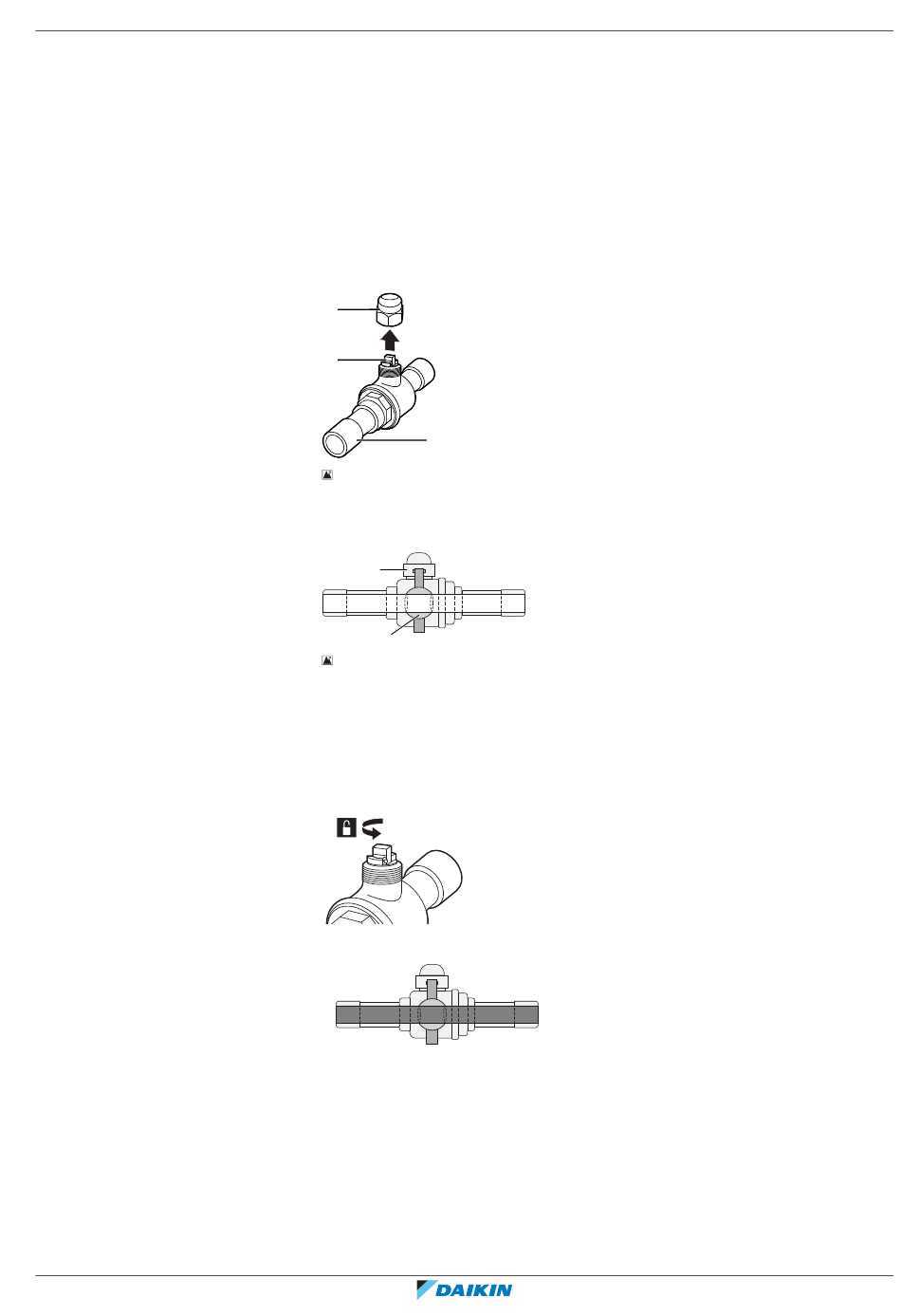

17‒1 Vanne d'arrêt à bille: aperçu des pièces
a Chapeau de la vanne d'arrêt
b Vanne d'arrêt
c Connexion de la tuyauterie sur site
a
b
17‒2 Vanne d'arrêt à bille: intersection
a Chapeau de la vanne d'arrêt
b Boule + tige et poignée
1 Retirez le bouchon de la vanne.
2 Tournez dans le sens inverse des aiguilles d'une montre pour ouvrir la vanne.
90°
Résultat: La vanne est entièrement ouverte:
a
a Vers l'unité extérieure
b Vers l'unité intérieure
1 Tournez dans le sens des aiguilles d'une montre pour fermer la vanne.
2 Vissez le bouchon de la vanne sur la vanne.
