Daikin RXYN10B7Y1B Guide De Référence De L'installateur Et De L'utilisateur page 113

RXYN10B7Y1B
Pompe à chaleur CO₂ VRV
4P773664-1 – 2025.02
g
a
i
B
C

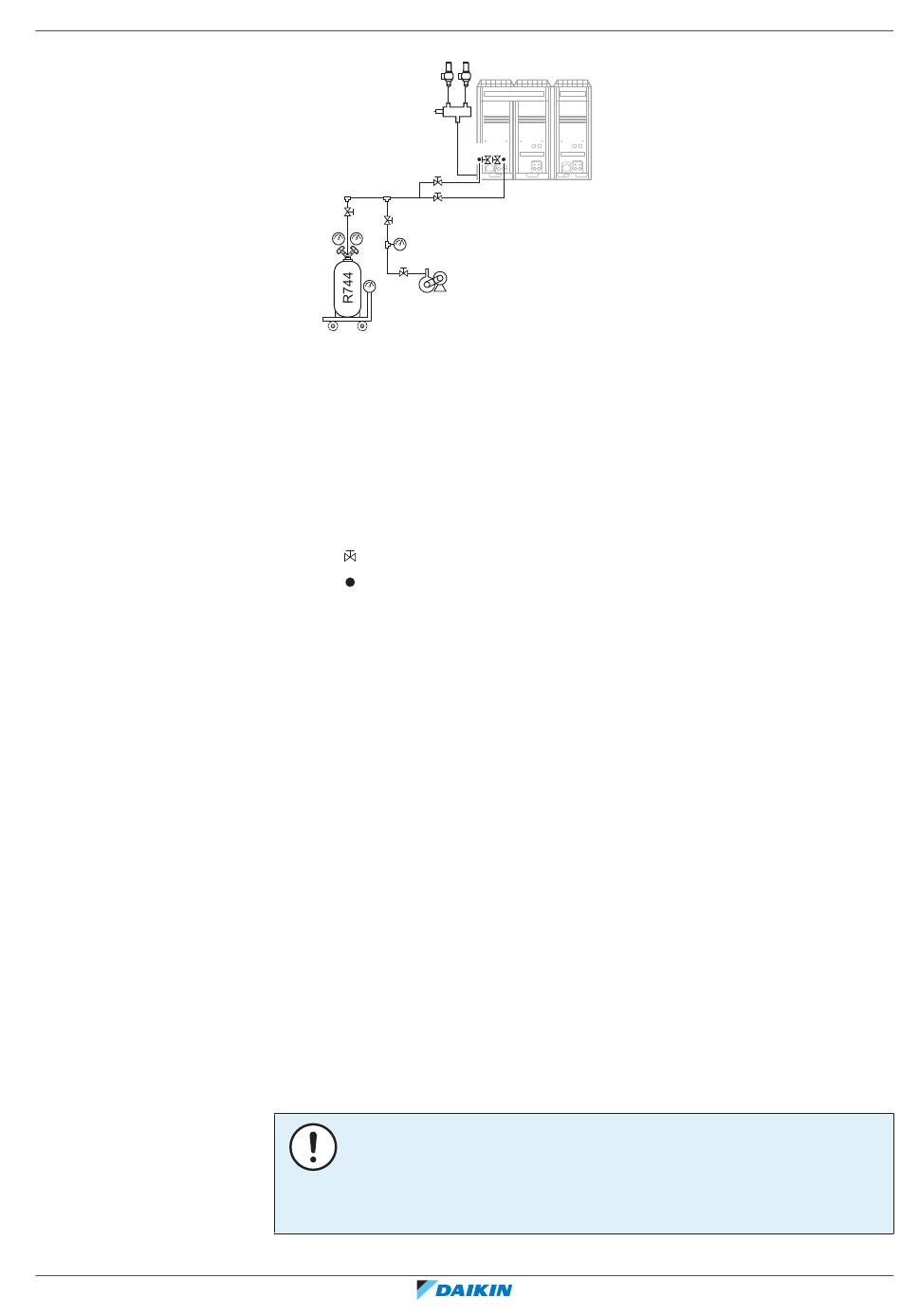

B Réservoir de réfrigérant R744
C Bascule
D Pompe à vide
a Régulateur de pression
b Flexible de charge
c Orifice de service SP3 (côté gaz)
d Orifice de service SP7 (côté liquide)
e Vanne d'arrêt CsV3 (côté gaz)
f Vanne d'arrêt CsV4 (côté liquide)
g Soupape d'inversion
h Soupape de sûreté
i Indicateur de dépression
Vanne d'arrêt
Orifice de service
1 Mettez le réglage sur place [2-21] de l'unité extérieure sur la valeur 1 (ON)
pour ouvrir les vannes d'expansion. Voir
4
2" [ 131].
2 Ouvrez la vanne d'arrêt de gaz CsV3 (e) et la vanne d'arrêt de liquide CsV4 (f).
3 Préchargez le R744 à l'état gazeux à partir de l'orifice de service SP7 (d) vers le
côté liquide, jusqu'à ce qu'une pression d'au moins 6 bars soit atteinte.
4 Lorsque vous atteignez 6 bars, fermez la conduite de gaz du réservoir de
réfrigérant R744 (B).
5 Continuez à charger le liquide R744 par l'orifice de service SP7 (d) dans la
conduite de liquide jusqu'à ce que vous atteigniez la quantité souhaitée de
réfrigérant.
6 Mettez le réglage sur place [2-21] de l'unité extérieure sur la valeur 0 (OFF)
pour fermer les vannes d'expansion. Voir
4
2" [ 131].
Si la différence de pression entre le réservoir de réfrigérant R744 (B) et la
tuyauterie de réfrigérant est trop faible, vous ne pouvez plus charger. Pour
poursuivre la recharge, procédez comme suit:
7 Faites fonctionner les unités intérieures en mode refroidissement.
8 Réglez l'ouverture de la vanne d'arrêt de liquide CsV4 (f) jusqu'à ce que le flux
du réservoir de réfrigérant R744 (B) reprenne.
REMARQUE
En cas de longueur importante de la tuyauterie sur place, l'unité extérieure s'arrête
automatiquement lors de la charge du réfrigérant avec la vanne d'arrêt de liquide
complètement fermée. Le réglage de la vanne d'arrêt de liquide permet d'éviter un
arrêt non souhaité.
h h
c e f d
b
b
D
18 Charge du réfrigérant
|
"20.1.6 Utilisation du mode
"20.1.6 Utilisation du mode
Guide de référence de l'installateur et de l'utilisateur
113
