17.4.4 Réalisation d'un test de résistance à la pression
RXYN10B7Y1B
Pompe à chaleur CO₂ VRV
4P773664-1 – 2025.02
d Orifice de service SP7 (côté liquide)
e Vanne d'arrêt CsV3 (côté gaz)
f Vanne d'arrêt CsV4 (côté liquide)
g Soupape d'inversion
h Soupape de sûreté
i Indicateur de dépression
Vanne d'arrêt
Orifice de service
Tuyauterie locale
REMARQUE
Reportez-vous aux données du fabricant pour plus d'informations sur la soupape
d'inversion.
AVERTISSEMENT
Avant de mettre le système en service, vérifiez si tous les composants fournis sur
place ou les unités intérieures sont conformes aux spécifications de l'essai de
pression de la norme EN378-2. En cas de doute, il est recommandé d'effectuer le test
ci-dessous.
Effectuez ce test pour toutes la tuyauterie à fournir et la tuyauterie de la soupape
de sûreté.
Le test doit satisfaire aux spécifications de EN378‑2.
Exigence préalable: Pour éviter que la soupape de sécurité ne s'ouvre pendant
l'essai, procédez comme suit:
▪ Retirez la ou les soupapes de sûreté et la vanne d'inversion.
▪ Installez un bouchon (à fournir) sur la pièce filetée.
▪ Mettez l'unité extérieure et toutes les unités intérieures sous tension.
▪ Ouvrez la vanne d'arrêt CsV4.

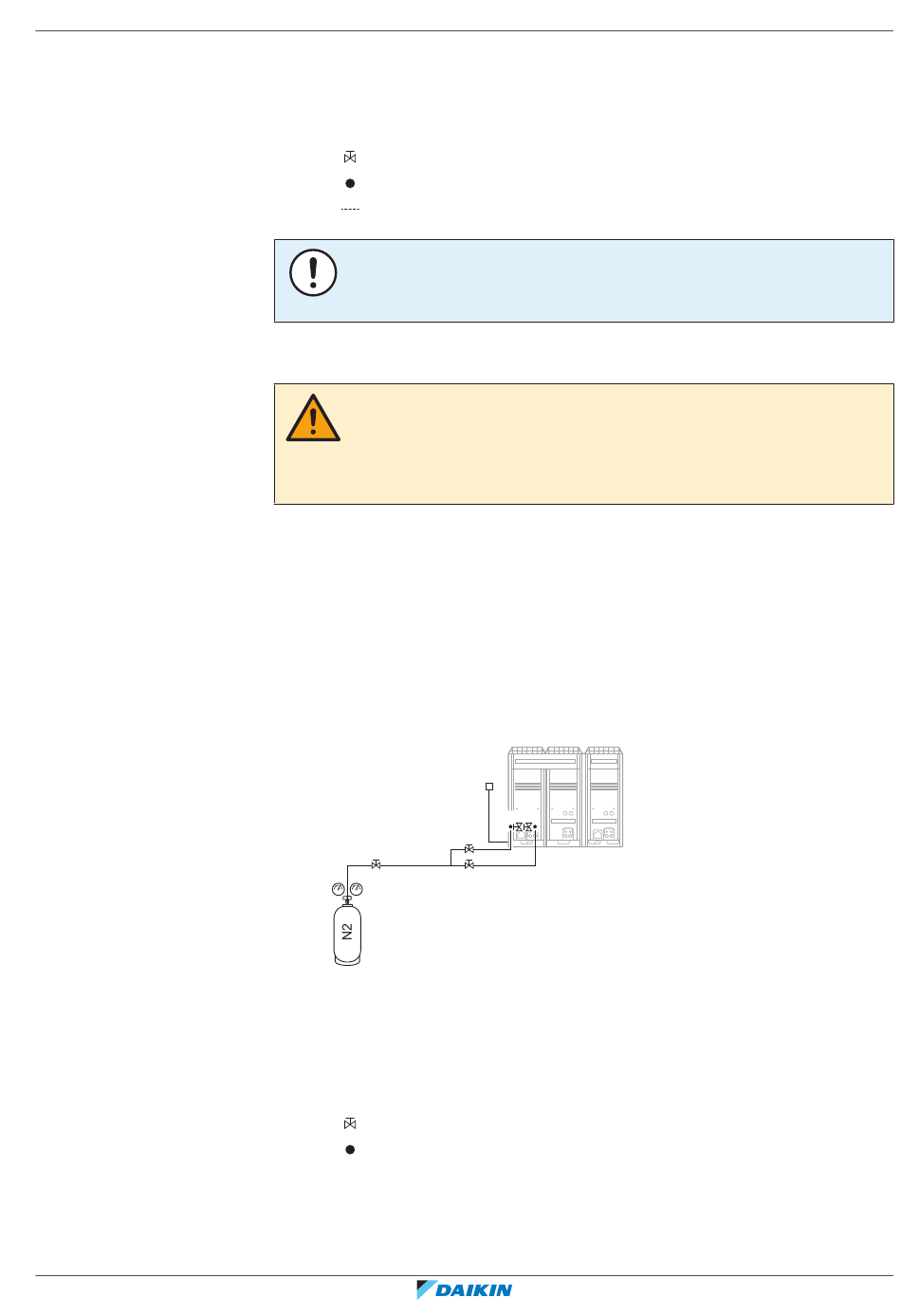

a
A
A Azote (N )
2
a Collecteur
b Flexible de charge
c Orifice de service SP3
d Orifice de service SP7
e Vanne d'arrêt CsV3 (côté gaz)
f Vanne d'arrêt CsV4 (côté liquide)
g Capuchon
Vanne d'arrêt
Orifice de service
1 Mettez le réglage sur place [2-21] de l'unité extérieure sur la valeur 1 (ON)
pour ouvrir les vannes d'expansion. Voir
4
2" [ 131].
