9.8.2
Attelage à tête à boule (Ø 80)
Pos : 20.47 /BA/Inbetri ebnahme/Schwader/Anbau Gelenkwelle/Anbau Gel enkwelle angehängte Schwader Bild SW 1400 Kug el kopf- Anhäng ung @ 37\mod_1263464844300_64.doc @ 339693 @ @ 1
3

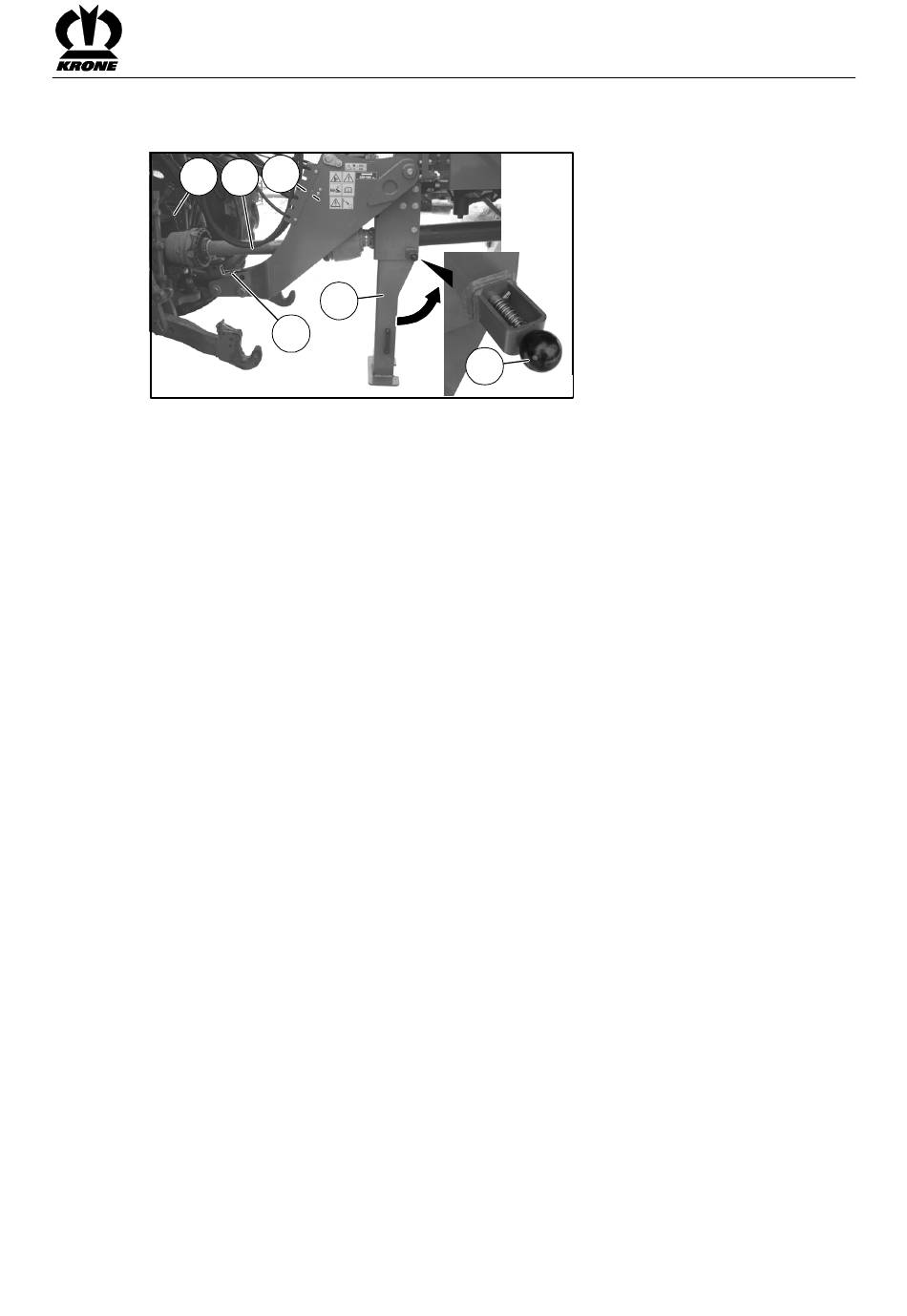

Fig. 115
Pos : 20.48 /BA/Inbetri ebnahme/Schwader/Anbau Gelenkwelle/Anbau Gel enkwelle angehängte Schwader T ext Kug el kopf- Anhäng ung @ 42\mod_1273151278726_64.doc @ 382401 @ @ 1
a
•
Arrêter le moteur et retirer la clé de contact.
•
Monter d'abord l'arbre à cardan (1) côté machine.
•
Basculer le support de l'arbre à cardan (2) vers le bas.
•
Puis pousser l'arbre à cardan sur la prise de force du tracteur. Veiller à ce que la
goupille de poussée s'enclenche sûrement (grand angle côté tracteur).
•
Bloquer la protection de l'arbre à cardan avec la chaîne de maintien (3) pour l'empêcher
de tourner en même temps.
Pos : 20.49 /BA/Inbetri ebnahme/Schwader/M asc hine anheben SW 2000 @ 21\mod_1239193042846_64.doc @ 231703 @ @ 1
Levage de la machine
•
Soulever légèrement la machine
•
Basculer vers l'arrière le pied de support (4) de 90° et bloquer avec le goujon de traction
(5) dans cette position puis bloquer avec la goupille à ressort
