13.9.1 Réglage des capteurs
Pos : 42.33 /BA/Wartung/Sensor en/Namursens or d = 30 mm a= 5mm @ 0\mod_1199962520100_64.doc @ 37671 @ 4 @ 1
13.9.1.1 Capteur Namur d = 30 mm

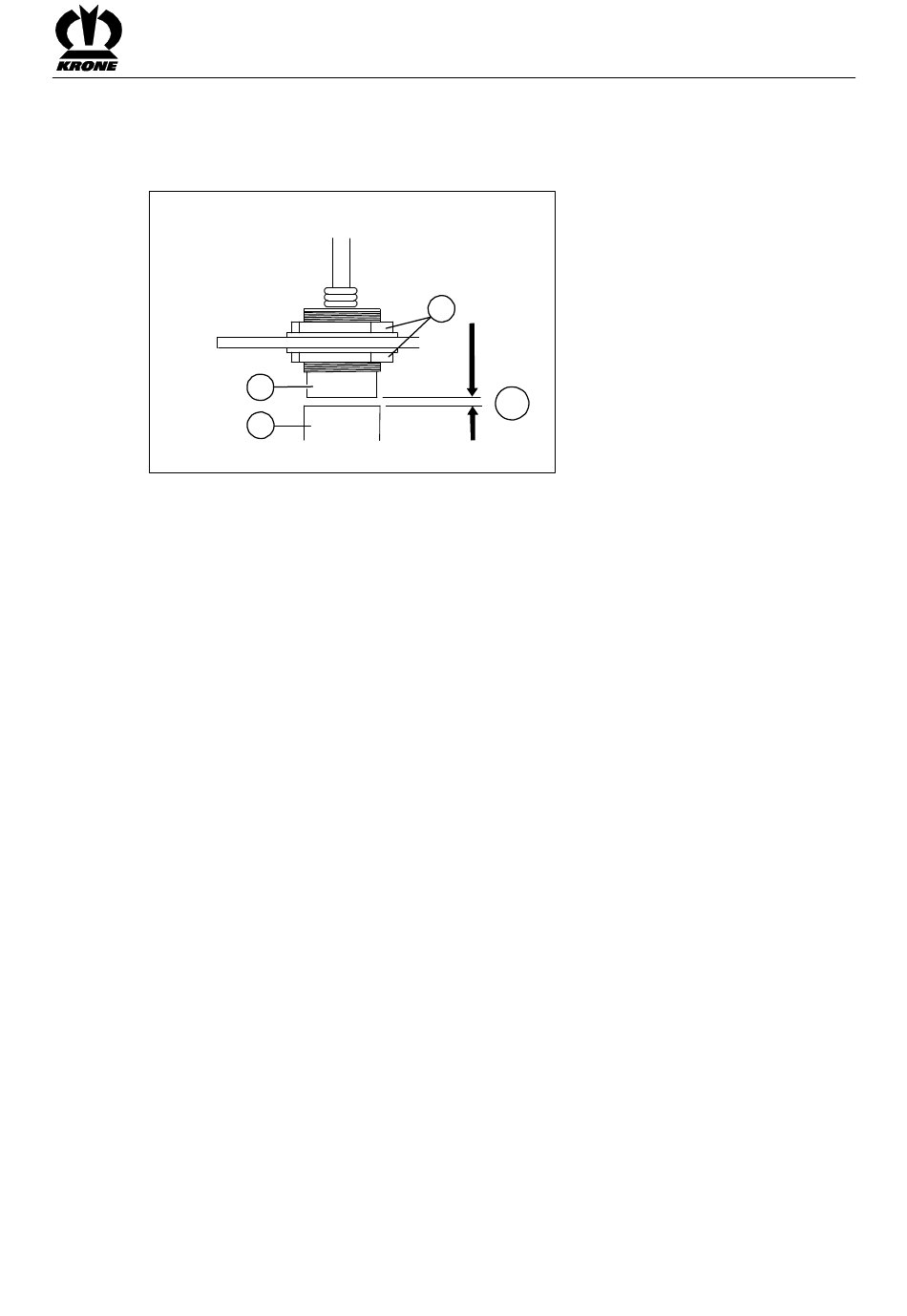

Fig. 135
La distance entre le transmetteur (2) et le capteur (1) doit être égale à " a " = 5 mm .
Réglage
•
Desserrer les écrous des deux côtés du capteur.
•
Tourner les écrous jusqu'à ce que la distance " a " = 5 mm soit atteinte.
•
Resserrer les écrous.
