5.6
Arbre à cardan
Pos : 12.33.2 /Ü berschriften/Ü berschriften 3/K-O/Längenanpass ung @ 1\mod_1201687632810_64.doc @ 53587 @ 3 @ 1
5.6.1
Ajustage de la longueur
Pos : 12.33.3 /BA/Ers tinbetriebnahme/Gelenkwell e/Schwader/Läng enanpass ung Bild Sc hwader @ 2\mod_1202364902991_64.doc @ 58846 @ @ 1
3
1

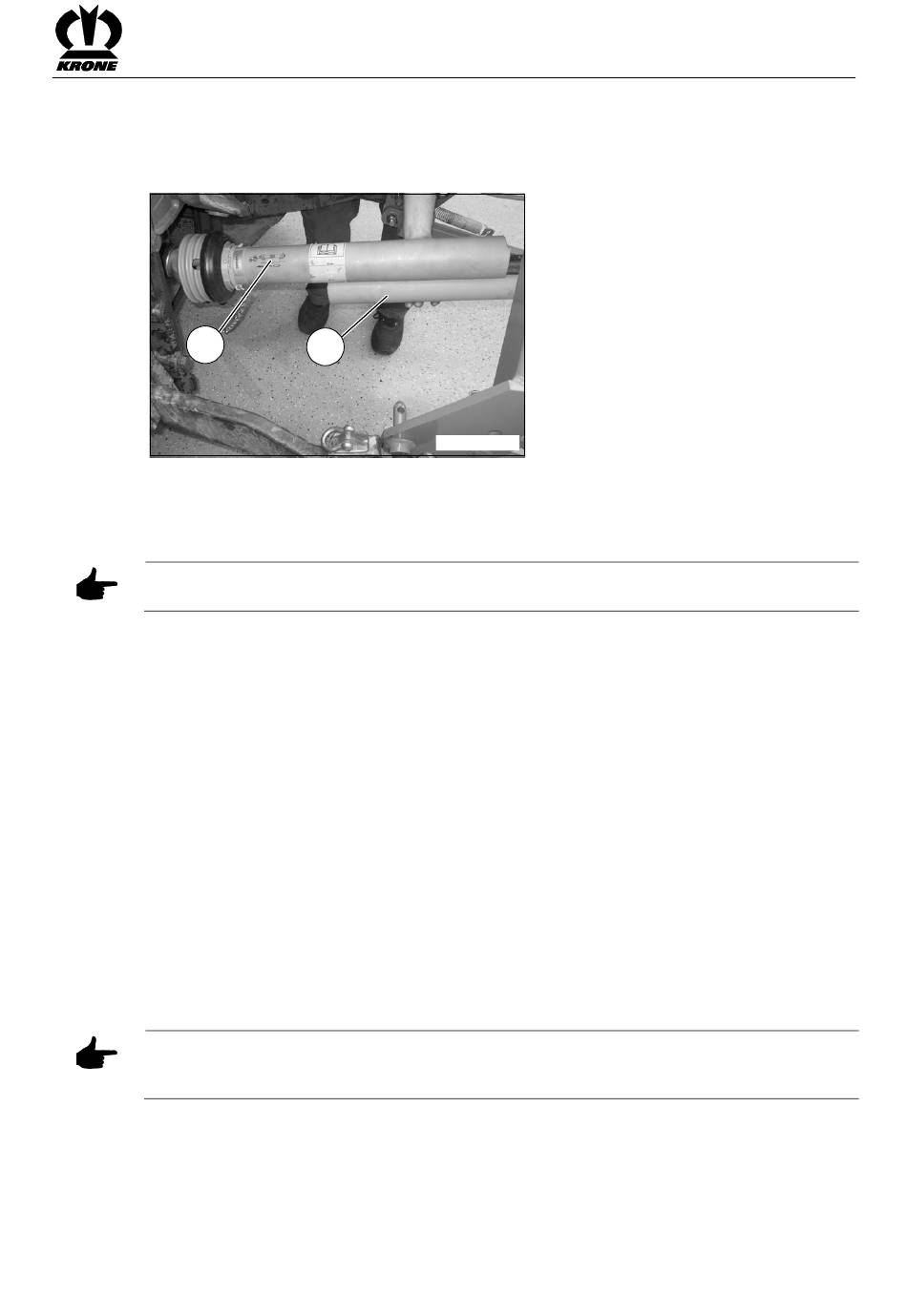

Fig. 9
Pos : 12.33.4 /BA/Ers tinbetriebnahme/Gelenkwell e/Schwader/Läng enanpass ung _Weitwi nkel Swadro 1400 @ 46\mod_1282122360640_64.doc @ 446307 @ @ 1
La longueur de l'arbre à cardan (1) doit être ajustée. Pour ce faire, amener l'andaineuse rotative
sur la position la plus courte pour l'arbre à cardan:
Remarque
L'arbre à cardan peut être joint pas encore côté tracteur.
Attelage des bras de guidage inférieurs:
•
Amener la machine en position de transport
Tête d'attelage á boule (Ø80):
•
Amener la machine en position de travail
Attelage des bras de guidage inférieurs / Tête d'attelage à boule (Ø80):
•
Commencer par braquer à fond à gauche ou à droite la direction du tracteur et, avec la
remorque, virer tant que jusqu'à ce qu'il atteigne le plus serré dans les virages
•
Couper le moteur et retirer la clé de contact
•
Immobiliser la machine et le tracteur pour empêcher tout déplacement
•
Démonter l'arbre à cardan
•
Fixer respectivement une moitié (1) du côté du tracteur et une (2) du côté de la machine
(L'accouplement grand angle doit être monté sur le côté de la machine en version «Attelage des
bras de guidage inférieurs»)
(L'accouplement grand angle doit être monté sur le côté du tracteur en version «Tête d´attelage
à boule»)
•
Pour la suite de la procédure, consulter la notice d'utilisation du fabricant de l'arbre à
cardan
Remarque
Vérifier la zone de pivotement et l'espace libre de l'arbre à cardan! Le contact de l'arbre à
cardan avec le tracteur et l'appareil provoque des détériorations (par ex. attelage, support).
Pos : 12.34 /BA/---------------Seitenumbr uc h---------------- @ 0\mod_1196175311226_0.doc @ 4163 @ @ 1
2
SW9070007
Première mise en service
33
