12.2 Réglage de la Hauteur de Déploiement en Position de Tournière

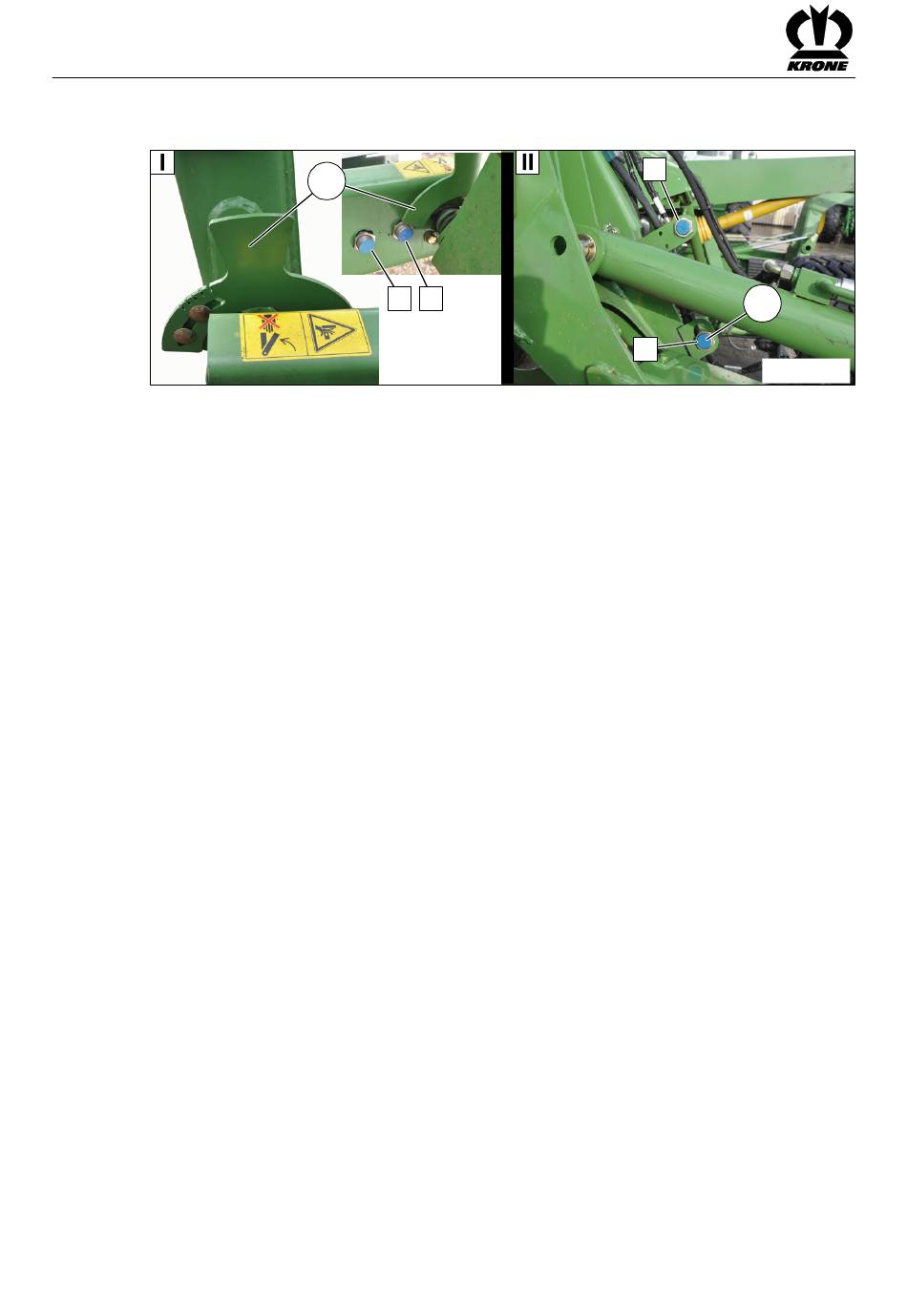

Fig. 126
a) Position de tournière
La hauteur de levage des toupies en position de tournière est déterminée par la position des
capteurs sur le bras de flèche correspondant.
Bras de Flèche Avant (I):
La hauteur de levage est réglée en déplaçant le support du capteur (1).
Bras de Flèche Arrière (II):
La hauteur de levage est réglée en déplaçant le capteur (2) dans le trou oblong.
Pos : 33 /BA/---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc @ 4163 @ @ 1
174
1
a
b
b
a
b) Position de transport
2
SWN1400005
