Branchement de la commande électrique
Pos : 20.32 /BA/Inbetri ebnahme/Schwader/Ansc hluss el ektrisc he Bedienung/Ans chl uss el ektrisc he Bedienung SW 1400 Pl us @ 97\mod_1329130732380_64.doc @ 827307 @ @ 1
Fig. 111

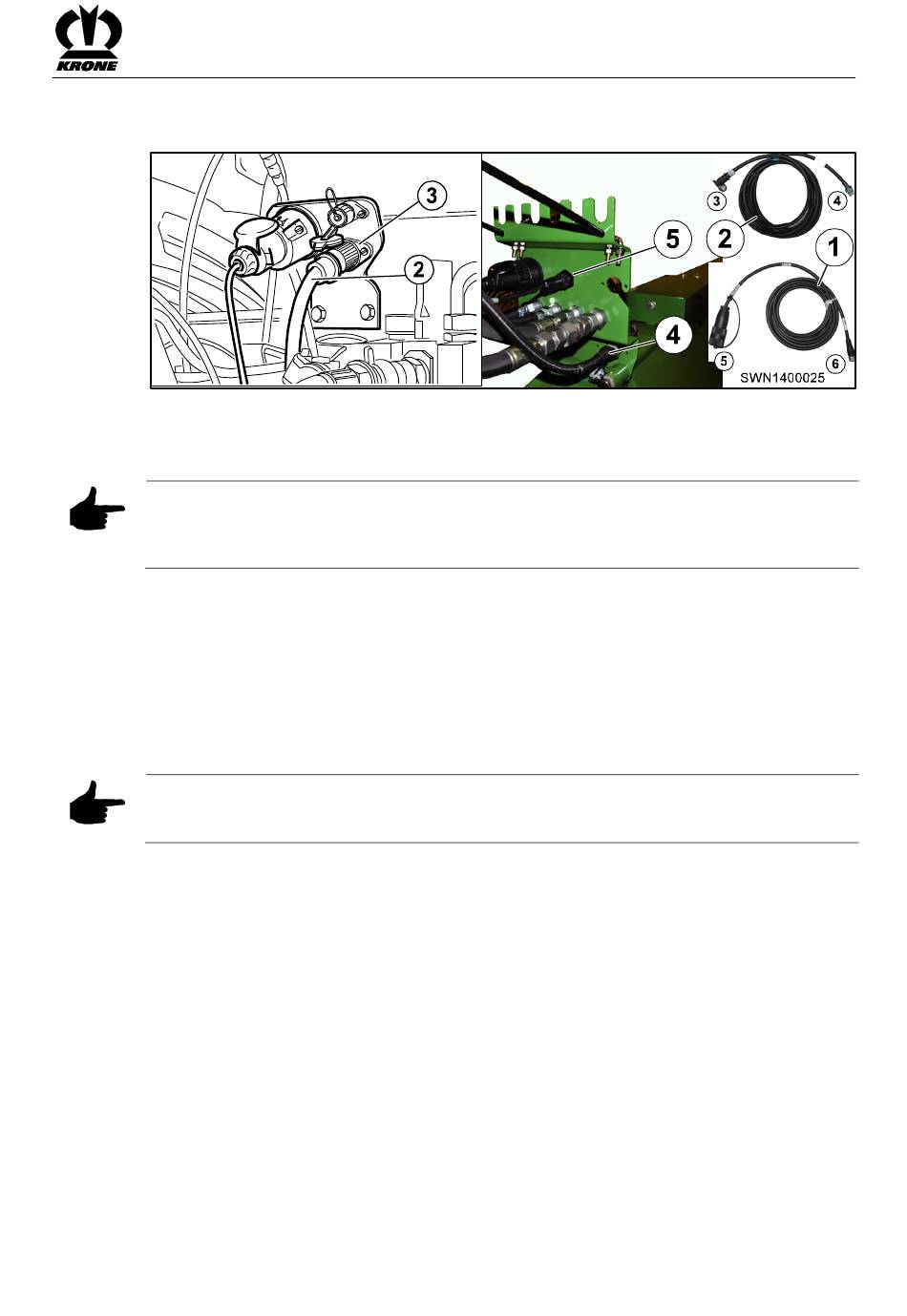

La commande électrique est branchée sur le câble d'alimentation électrique (1).
Remarque
Si nécessaire, la prise de courant continu et le support de l'unité de commande doivent être
montés au préalable sur le tracteur (voir chapitre Première Mise en Service « Alimentation en
Tension »)
Pour ce faire:
•
Raccordez le câble d'alimentation électrique (2) avec la prise de courant continu (3) sur le
tracteur et avec la prise (4) (2 pôles) sur la machine
•
Branchez le connecteur d'alimentation électrique (1) dans la prise prévue à cet effet (3)
de la machine
•
Raccordez le connecteur (6) du câble d'alimentation électrique (1) sur la douille de l'unité
de commande
•
Posez le câble de sorte qu'il n'entre pas en contact avec les roues
Pos : 20.33 /BA/Inbetri ebnahme/Schwader/Hi nweis Sauber keit der Stec ker und Stec kdos en @ 2\mod_1202399563131_64.doc @ 59271 @ @ 1
Remarque
Avant de brancher le connecteur, s'assurer que le connecteur et la prise sont propres et secs.
Les salissures et l'humidité peuvent provoquer des courts-circuits !
