KRONE terminal de commande Gamma
Pos : 14.23.45 /BA/Info-C enter/Sc hwader/Bedienei nheit - Komfort/Swadro 1400/Hauptmenüs/H auptmenü 4 Ser vice/Diagnos e digital e Aktor en @ 31\mod_1252392757153_64.doc @ 304280 @ @ 1
Diagnostic des acteurs numériques
Les défauts ne sont signalés que si l'acteur est activé et qu'un test est possible pour l'acteur
(voir le tableau « Acteurs numériques possibles »). Si nécessaire, le contrôle peut être exécuté
directement sur la DEL du connecteur.
•
Appuyer sur la touche

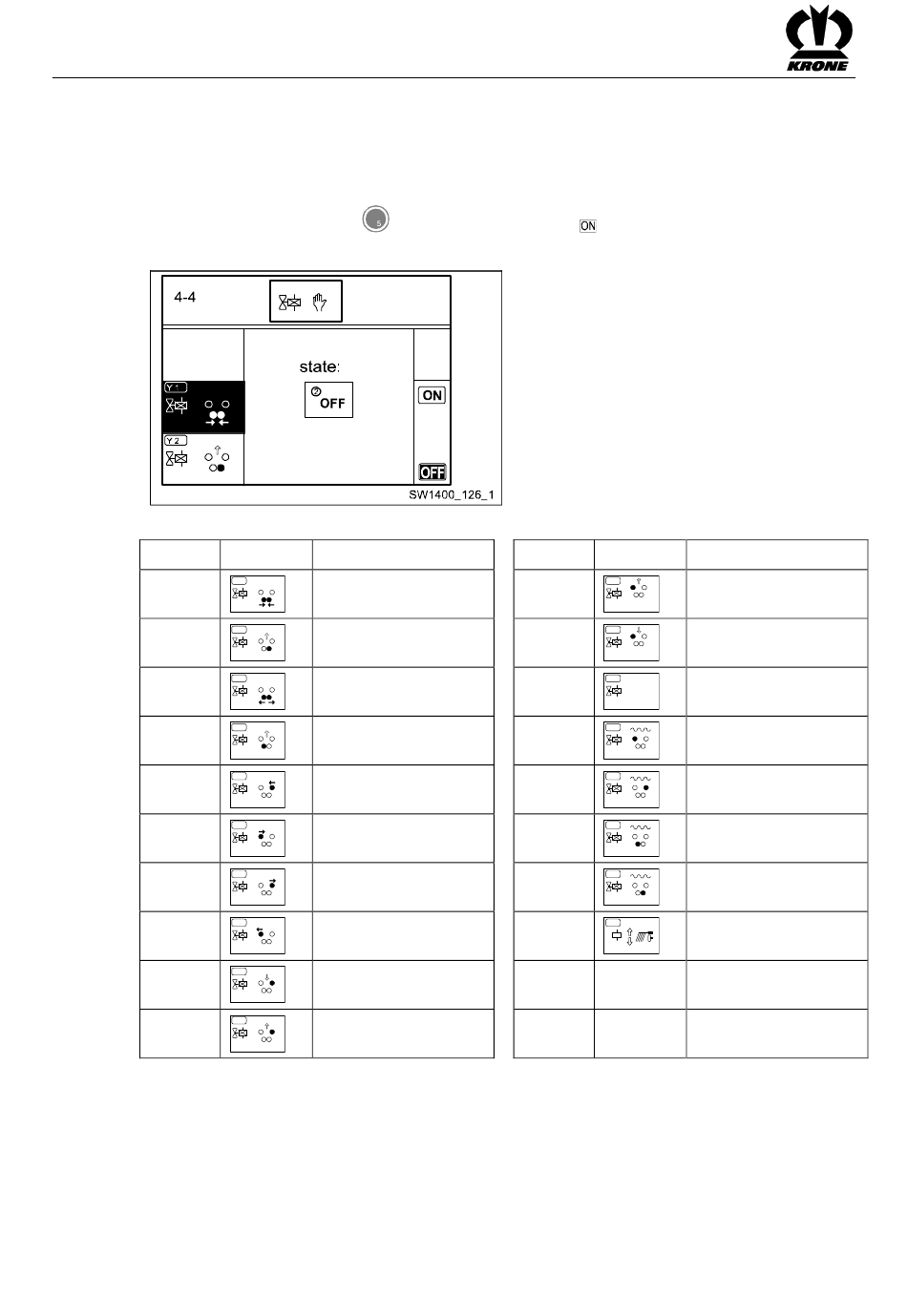

Acteurs numériques possibles (en fonction de l'équipement de la machine)
Fig. 52
Numéro
Y 1
Y 2
Y 3
Y 4
Y 5
Y 6
Y 7
Y 8
Y 9
Y10
Pos : 14.23.46 /BA/---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc @ 4163 @ @ 1
82
pour la touche sensitive
Symbole
Description
Y 1
Enclencher le réglage
de la largeur arrière
Y 2
Lever toupie arrière
droite
Y 3
Sortir réglage de la
largeur arrière
Y 4
Lever toupie arrière
gauche
Y 5
Rentrer réglage de la
largeur avant droit
Y 6
Rentrer réglage de la
largeur avant gauche
Y 7
Sortir réglage de la
largeur avant droit
Y 8
Rentrer réglage de la
largeur avant gauche
Y09
Abaisser toupie avant
droite
Y10
Lever toupie avant
droite
.
Numéro
Symbole
Y11
Y11
Y12
Y12
Y14
Y14
Fkt 1
Y15
Y15
Y16
Y16
Y17
Y17
Y18
Y18
K01
K01
Description
Lever toupie avant
gauche
Abaisser toupie avant
gauche
Vanne de fonction
Toupie avant gauche
en position flottante
Toupie avant droite
en position flottante
Toupie arrière gauche
en position flottante
Toupie arrière droite
position flottante
Relais inverseur
moteur
