7.12.1 Menu 4-2 «Test des capteurs mode manuel »
4-2

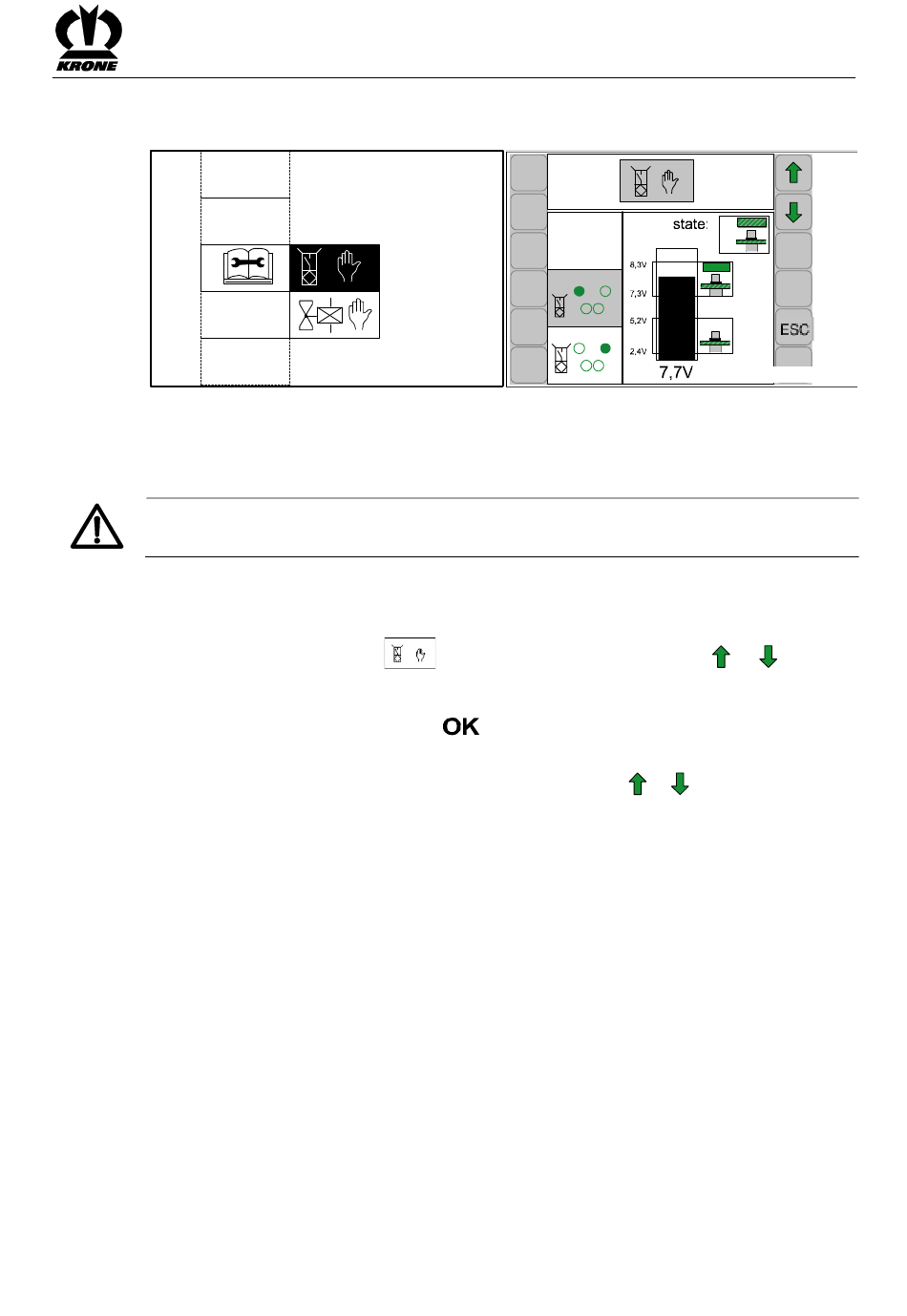

Fig. 90
Le test manuel des capteurs contrôle l'absence de défaut des capteurs installés sur la machine
; de plus, le test manuel des capteurs peut servir à l'ajustement correct des capteurs. Seul le
réglage des capteurs permet de garantir que la machine fonctionne correctement.
ATTENTION!
La prise de force ne doit pas tourner lors du test des capteurs.
Appeler le menu
Le menu principal 4 «Service» est appelé.
Sélectionner le menu 4-2
symbole est affiché en couleurs inverses.
•
Appuyer sur le potentiomètre rotatif.
•
Appuyer sur la touche de fonction
Sélectionner le capteur
•
Sélectionner le capteur en appuyant la touche de fonction
Le capteur sélectionné est affiché en couleurs inverses et soumis à un test.
Pos : 16.5.28 /BA/Info-Center/Schwader/Bedi eneinheit - Komfort/Swadr o 1400/H auptmenüs /Hauptmenü 4 Ser vic e/Einstell wer te Sensor allgemei ner Text @ 6\mod_1215416779856_64.doc @ 101135 @ @ 1
Valeurs de réglage :
La partie supérieure de l'affichage à barres donne la valeur de réglage minimale et maximale du
capteur avec amortissement magnétique (métal devant le capteur). La valeur de réglage
actuelle (valeur instantanée) est affichée sous l'affichage à barres.
L'écart entre le capteur et le métal doit être réglé de telle manière que dans l'état
d'amortissement magnétique la barre se trouve sur la marque supérieure. Puis contrôler que la
barre se trouve dans la zone de marque inférieure en l'absence d'état d'amortissement
magnétique.
Pos : 16.5.29 /BA/---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc @ 4163 @ @ 1
KRONE terminal ISOBUS CCI 100
4-2
B1
B2
BPK40190_1
en appuyant sur la touche de fonction
.
1
CCS00018
ou
, le
ou
.
125
