Equipements spéciaux
Pos : 44 /Ü bersc hriften/Übersc hriften 1/P-T/Sonder ausstattung @ 2\mod_1202808469779_64.doc @ 61647 @ 1 @ 1
19 Equipements spéciaux
Pos : 45 /BA/Sic her heit/Gefahr enhi nweis e/Eins tell arbeiten / Eins tell ungen/Gefahr - Eins tell arbeiten gez ogene M asc hinen @ 0\mod_1199717011038_64.doc @ 33978 @ @ 1
Danger ! - Mouvement inattendu de la machine
Effet : danger de mort ou graves blessures.
•
Toujours procéder aux travaux de réglage avec un entraînement coupé et un moteur
arrêté !
•
Arrêter le moteur
•
Retirer la clé de contact.
•
Bloquer la machine pour l'empêcher de rouler
Pos : 46 /BA/Sonder ausstatung/Sc hwader/Zinkenverl ustsic herung @ 2\mod_1202806976420_64.doc @ 61590 @ 2 @ 1
19.1 Protection antiperte de dents
5

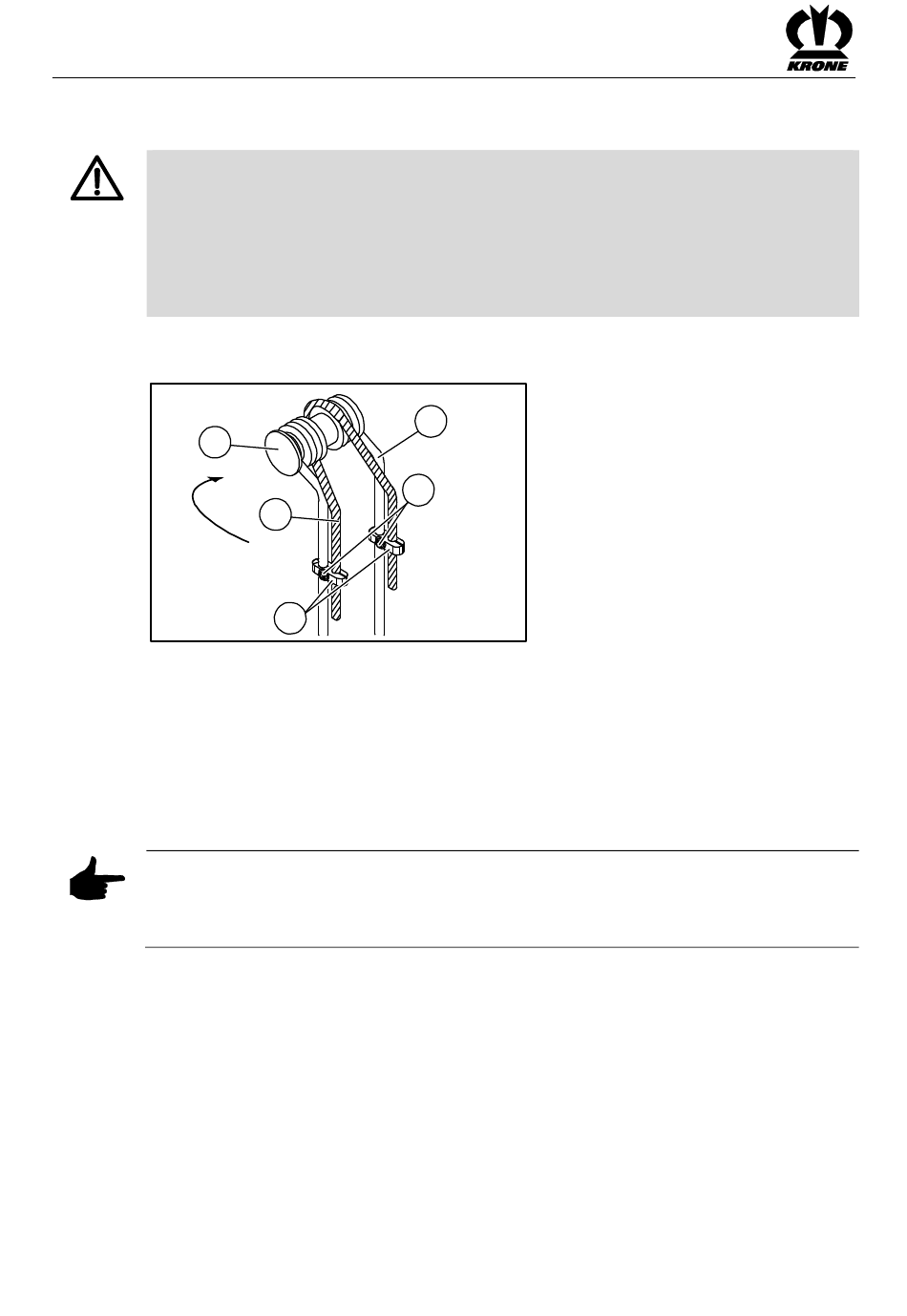

Fig. 148
Montage de la protection antiperte des dents
La protection antiperte des dentes pour dents à ressorts doubles est composée de :
•
un câble
•
deux pinces de câble avec
•
pour chacune deux boulons à tête bombée, des rondelles et des écrous de blocage
Fixer le câble (1) sur les dents des toupies (3) avec les pinces de câble (2).
Remarque
Le câble doit se trouver derrière les dents de toupie par rapport au sens de rotation. Les écrous
(4) des pinces de câble doivent être orientés vers l'extérieur.
Protection antiperte des dents supplémentaire n° de commande : 153 479 0
Pos : 47 /BA/---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc @ 4163 @ @ 1
212
3
4
1
2
KS-0-098
