Krone Swadro 1400 Plus Notice D'utilisation D'origine page 155

Andaineuse rotative
Masquer les pouces Voir aussi pour Swadro 1400 Plus:

Publicité

Pos : 20.20 /Ü berschriften/Ü berschriften 3/A-E/Anschl uss der H ydrauli kleitungen @ 0\mod_1199777037794_64.doc @ 34242 @ 3 @ 1
9.3.2
Raccordement des conduites hydrauliques
Pos : 20.21 /BA/Inbetri ebnahme/Schwader/H ydr auli kanschl uss /H ydr auli kansc hluss Sc hwadr o 1400 # @ 65\mod_1300790590788_64.doc @ 586467 @ @ 1

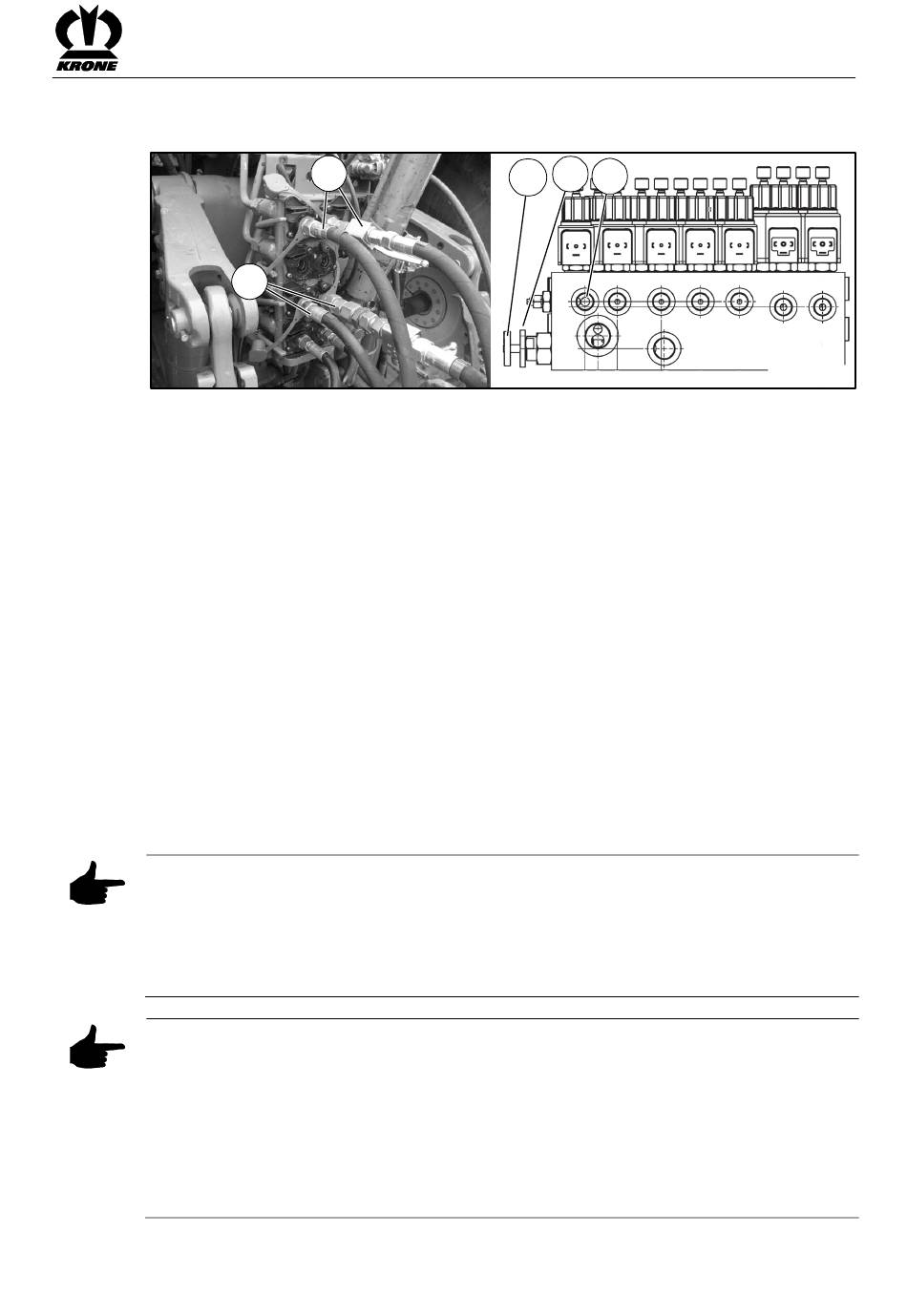

Fig. 109
Pour permettre l'utilisation de la machine, le tracteur doit disposer des appareils de commande
suivants :
L'appareil de commande (2) pour bloc de commande: double effet avec retour libre ou simple
effet avec retour libre:
Conduite de pression ((rouge1) calibre nominal 15)
Retour ((bleu1) calibre nominal 18)
Si nécessaire, accoupler la conduite Load-Sensing -diamètre nominal12- (rouge 2) au
raccord LS du tracteur (en option pour la version confort) (veuiller consulter la notice
d'utilisation du fabricant du tracteur pour plus d'informations).
Avec l´option attelage à tête à boule:
Appareil de commande (1) double effet ((rouge4/bleu4), calibre nominal 12) :
Lever (rouge4)/ abaisser (bleu4) timon
Sorter les tuyaux hydrauliques de la fixation sur le cadre
Enlever les capuchons des flexibles
Nettoyer les connecteurs des flexibles hydrauliques (1) avant de les accoupler
Raccorder les flexibles hydrauliques
Pos : 20.22 /BA/Inbetri ebnahme/Schwader/Hi nweis H ydrauli kaufkl eber beac hten @ 9\mod_1219997531785_64.doc @ 124877 @ @ 1
Remarque
Raccorder correctement les conduites hydrauliques
Les tuyaux hydrauliques sont identifiés par des clips de couleur pour flexibles.
Veuillez, lors de l'accouplage des conduites hydrauliques, tenir compte de l'autocollant
pour le système hydraulique du tracteur (voir chapitre Sécurité « Position des
autocollants de remarques générales au niveau de la machine »).
Pos : 20.23 /BA/Wartung/Load- Sensing/SW 1400/Hi nweis Load-Sensing Swadro 1400 @ 5\mod_1213791479794_64.doc @ 89421 @ @ 1
Remarque
En présence d'un circuit hydraulique fermé (pression constante et Load-Sensing) et si le
circuit de commande Load-Sensing a été raccordé :
Avant d'effectuer l'accouplement, il faut visser à fond la vis du système (1) sur le bloc
hydraulique et la bloquer avec le contre-écrou (2).
En présence d'un circuit hydraulique ouvert (courant continu) et d'un circuit de
commande Load-Sensing non raccordé :
La vis du système (1) a été préréglée en usine. (La vis du système (1) sur le bloc hydraulique
doit avoir été dévissée jusqu'en butée)
Pos : 20.24 /BA/---------------Seitenumbr uc h---------------- @ 0\mod_1196175311226_0.doc @ 4163 @ @ 1
1
1
2 LS
1
Mise en service
SWN1400017
155
