KRONE terminal ISOBUS CCI 100
Pos : 16.1.2 /BA/Info-C enter/CC-ISOBU S-Ter minal/Im weiteren Verlauf T er minal auc h als Bedieneinhei t bez eic hnet @ 46\mod_1281680416671_64.doc @ 445463 @ @ 1
Remarque
Dans cette notice d'utilisation, le terminal est également désigné par le terme «unité de
commande».
Pos : 16.1.3 /BA/Sicherheit/Gefahr enhinweis e/Achtung - Bedieneinhei t sc hütz en @ 0\mod_1200308247867_64.doc @ 39596 @ @ 1
Attention ! - Protéger l'unité de commande
Effet : dommages sur l'unité de commande
L'unité de commande doit être protégée contre l'eau.
Si la machine n'est pas utilisée pendant une durée prolongée (par exemple en hiver),
l'unité de commande sera déposée dans un local sec.
En cas de travaux de montage et de réparation, en particulier lors de travaux de soudure
sur la machine, interrompre l'alimentation en tension vers l'unité de commande. En cas
de surtension, l'électronique de l'unité de commande peut être endommagée.
Pos : 16.1.4 /BA/Info-C enter/CC-ISOBU S-Ter minal/CCI- Swadro/Swadro 1400/Allgemei ne Besc hrei bung Bil d SW 1400 Pl us @ 65\mod_1300697896082_64.doc @ 585809 @ @ 1
1
Fig. 57
Pos : 16.1.5 /BA/Info-C enter/CC-ISOBU S-Ter minal/CCI- Swadro/Swadro 1400/Allgemei ne Besc hrei bung T ext SW 1400 / 1400 Pl us @ 78\mod_1314077678799_64.doc @ 694822 @ @ 1

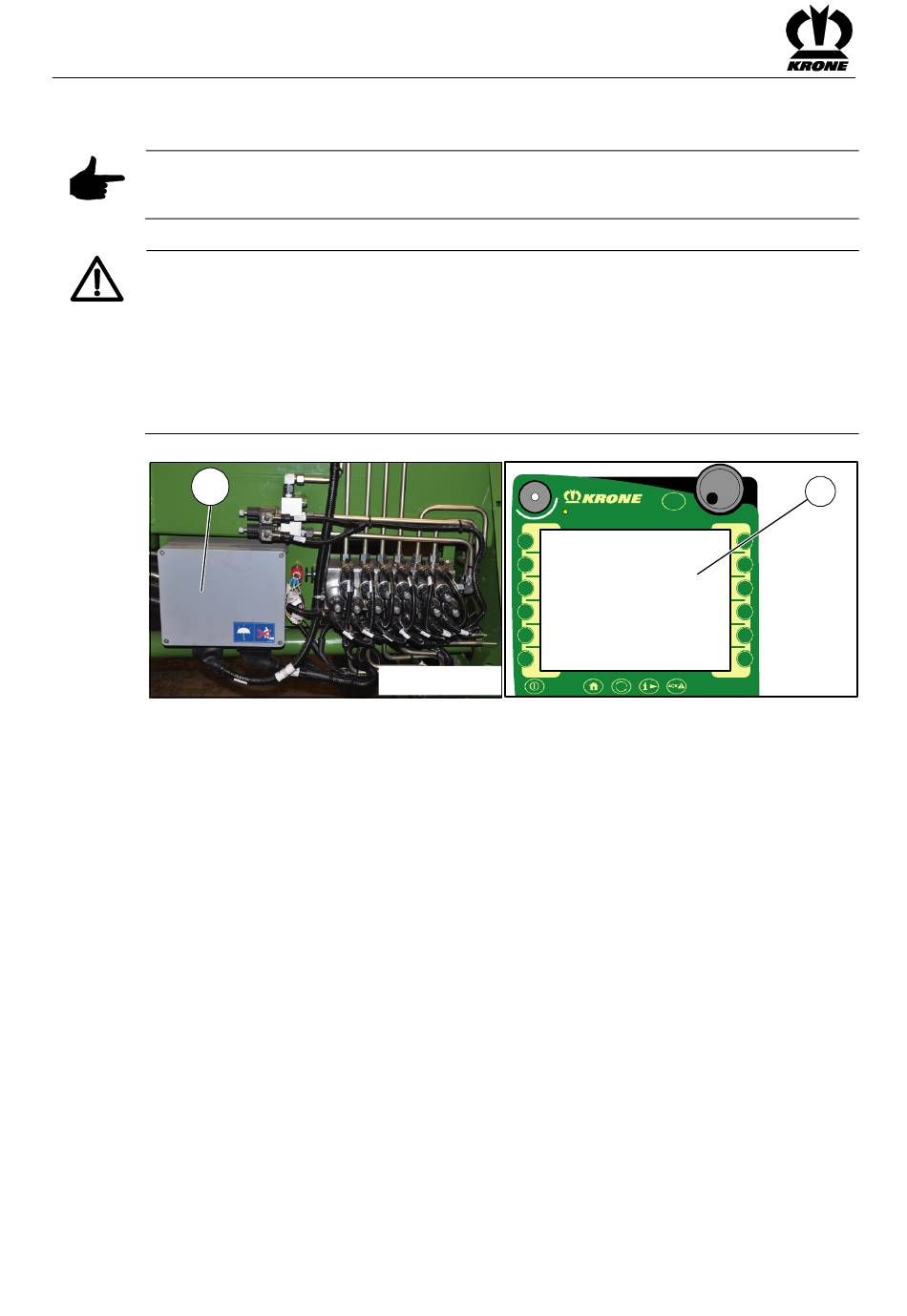

L'équipement électronique de la machine est composé pour l'essentiel de l'ordinateur de tâches
(1), ainsi que du terminal (3) et pour les éléments de commande et fonction.
L'ordinateur de tâches (1) se trouve à l'avant, à gauche sur la machine, sous le capot latéral.
Ses fonctions sont les suivantes :
Commande des actionneurs installés sur la machine
Transmission des messages d'alarme
Diagnostic des capteurs/des actionneurs
L'unité de commande (3) donne au conducteur des informations et permet d'exécuter les
réglages de la machine, qui sont enregistrés et traités par l'ordinateur de tâches.
