KRONE terminal ISOBUS CCI 100
Pos : 16.1.12 /BA/Info-Center/CC-ISOBUS-T ermi nal /CCI-Bi G Pac k/T ermi nal ansc hließ en( vorgerüsteteter ISO Sc hlepper) @ 43\mod_1274879690796_64.doc @ 387872 @ 3 @ 1
7.2.1
Raccorder le terminal (pour tracteurs avec système ISOBUS intégré)
1
2

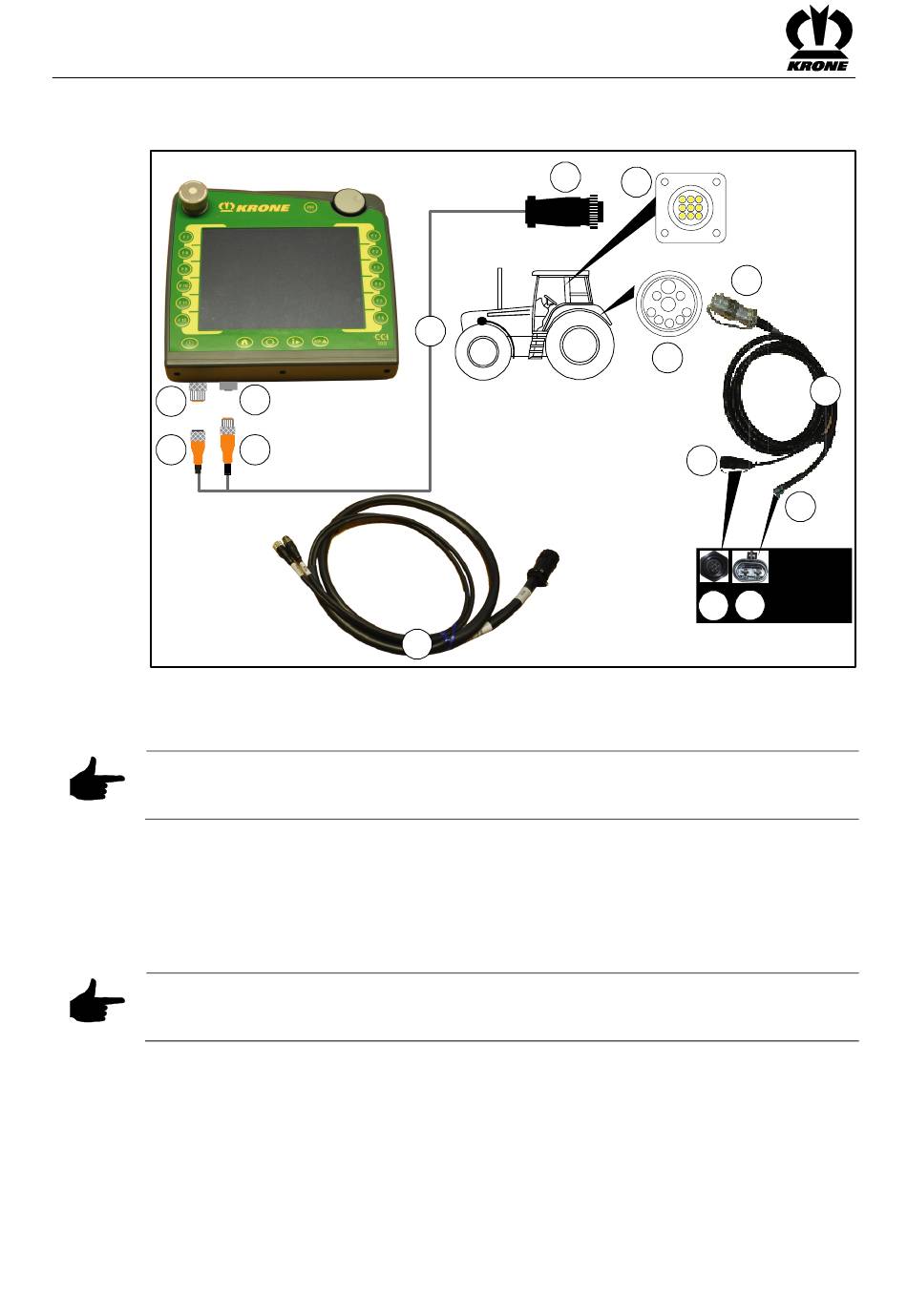

Fig. 61
Liaison terminal avec le tracteur
Remarque
Le raccordement du terminal vers le tracteur est réalisé via le jeu de câbles (5) spécial. Ce jeu
de câbles peut être commandé en indiquant le numéro de référence 20 081 223 0.
•
Relier le connecteur (2) du jeu de câbles (5) avec la prise (1) (CAN1-IN) du terminal.
•
Relier le connecteur (4) du jeu de câbles (5) avec la prise (3) (CAN1-IN) du terminal.
•
Relier le connecteur ISO (6) (9 pôles) du jeu de câbles (5) avec la prise ISO (7) (9 pôles),
quelle se trouve dans la cabine du tracteur.
Liaison tracteur avec la machine
Remarque
Le raccordement du tracteur à la machine est réalisé via le jeu de câbles (14) fourni (N° de
référence: 20 080 384 0).
•
Relier le connecteur ISO (9) (9 pôles) du jeu de câbles (14) avec le connecteur ISO (8) (9
pôles) extérieur du tracteur.
•
Relier le connecteur (10) (7 pôles) du jeu de câbles (14) avec le connecteur (11) (7 pôles)
de la machine.
•
Relier le connecteur (12) (2 pôles) du jeu de câbles (14) avec la prise (13) (2 pôles) de la
machine.
Pos : 16.1.13 /BA/---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc @ 4163 @ @ 1
94
3
4
5
6
5
7
1
3
4
6
7
9
9
8
10
12
11 13
CC00014
14
