5.5.2 Druckleitung beim SANICUBIC 3.0
i
Die nach den einschlägigen Vorschriften geforderte Abwasser-Rückfluss-Sperre ist bei
der Hebeanlage SANICUBIC 1 FRK 3.0 in Form eines mitgelieferten Kugelrückschlag-
ventils in Grauguss zu montieren.

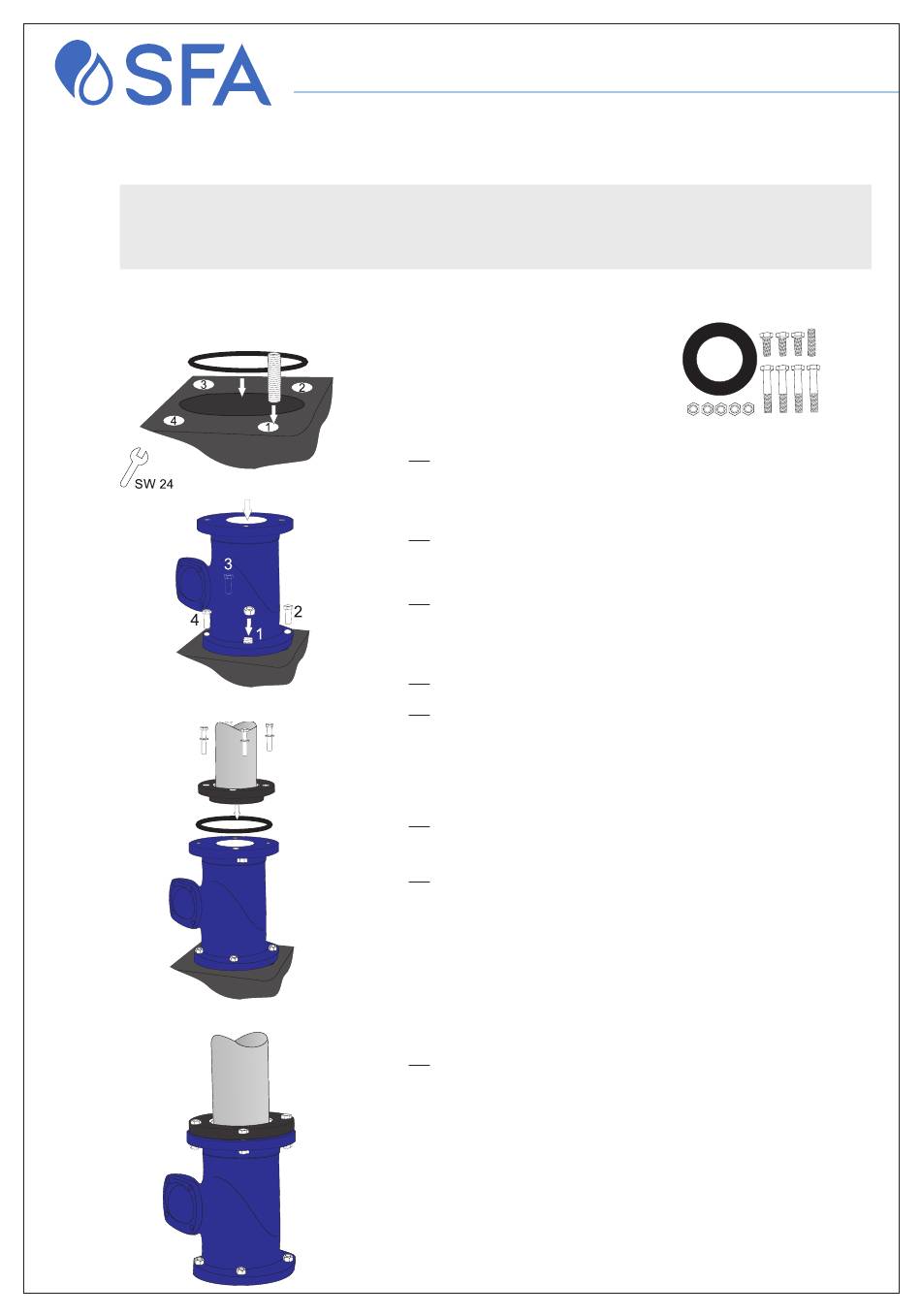

5.5.2.1 Aufsetzen des Kugelrückschlagventils
SANICUBIC 1 FRK
1. w Den mitgelieferten Dichtring (O-Ring DN 100) in
die Nut des Druckabgangs vom Sammelbehälter
legen.
2. w Gewindebolzen (M16x60) in Loch 1 einsetzen
3. w mitgeliefertes Kugelrückschlagventil aufsetzen,
dabei die Löcher/Gewindebohrung deckungs-
gleich anordnen.
4. w Mutter (M16) auf Gewindebolzen 1 schrauben.
5. w Die 3 Schrauben M16x40 eindrehen und die
4 Schraubverbindungen gleichmäßig über Kreuz
festziehen.
6. w Flanschdichtung DN 100 auf den Anschluss-
flansch des Kugelrückschlagventils auflegen.
7. w Adapterflansch aufsetzen und dabei die Löcher/
Bohrungen deckungsgleich anordnen.
8. w Die Schraubverbindungen mit 4x M16x90 und
4 Muttern M16 zwischen dem Absperrschieber
und dem Adapterflansch herstellen und gleich-
mäßig über Kreuz anziehen.
Deutsch
25
