5.5.2.1 Vanne d'arrêt en option dans la conduite de pression
i
La vanne d'arrêt côté pression n'est pas comprise dans la livraison. La vanne d'arrêt
appropriée d'une longeur de 190 mm a la référence d'article: 10649. Le kit de montage
(version en V2A) de la vanne d'arrêt a la référence d'article 20741.
114
SANICUBIC 1 FRK

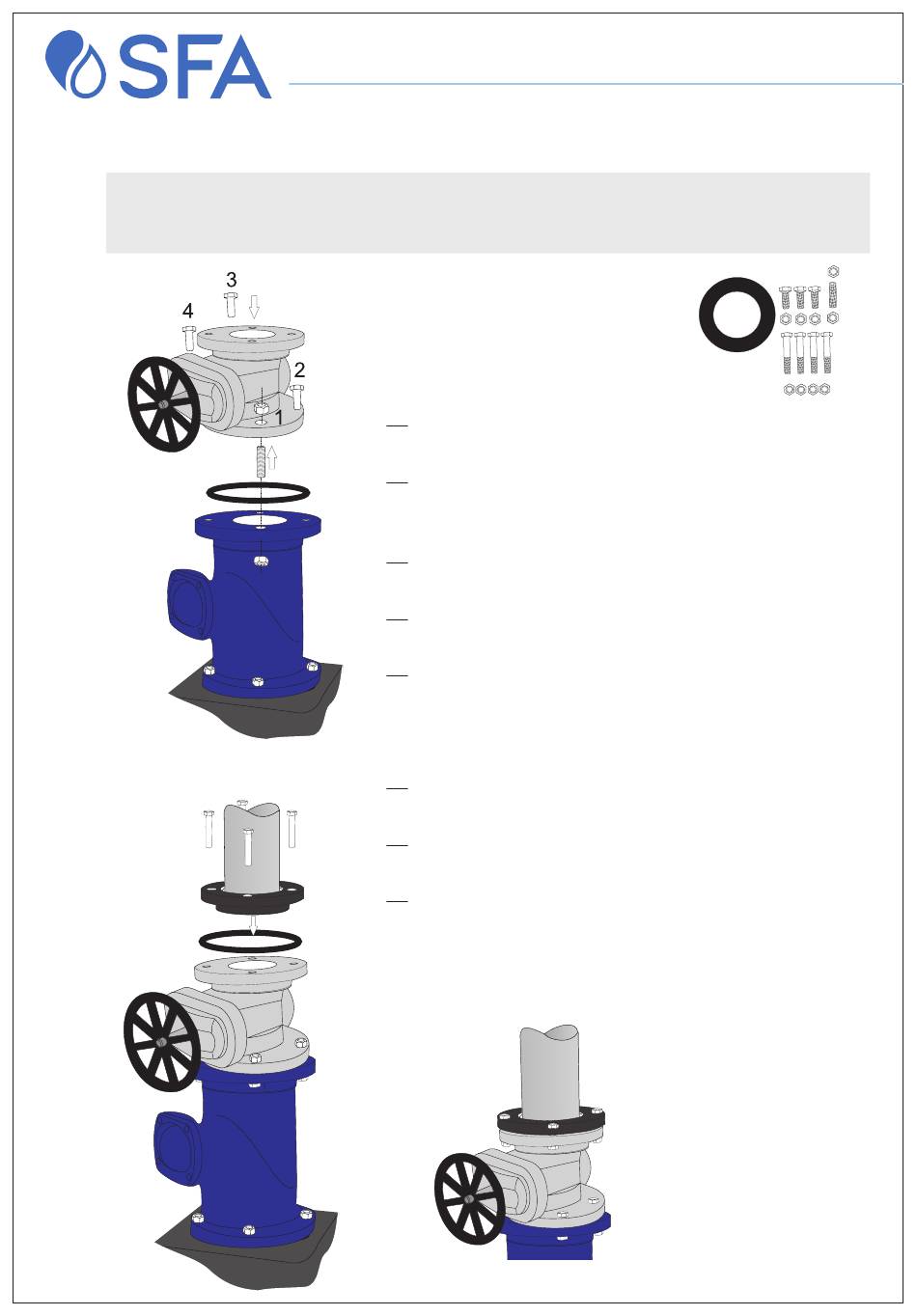

1. w Poser le joint à bride (DN 100) entre le clapet
anti-retour à bille et la vanne d'arrêt.
2. w Insérer un boulon fileté (M16x80) dans le trou 1
de la vanne et serrer sur les côtés de la vanne
avec un écrou (M16) de chaque côté
3. w Mettre en place la vanne d'arrêt, en alignant les
trous avec le couvercle.
4. w Visser un écrou (M16) par le dessous sur le
boulon fileté
5. w Insérer les 3 vis M16x60 et serrer les
4 raccords vissés de manière homogène en
croix.
6. w Mettre en place le joint de bride DN 100 sur la
bride de raccordement de la vanne d'arrêt.
7. w Mettre la bride d'adaptateur et aligner les trous/
alésages avec le couvercle.
8. w Réaliser les raccords à vis à l'aide de 4x écrous
M16x90 et
4 écrous M16 entre la vanne d'arrêt et la bride
d'adaptateur et les serrer uniformément en croix.
Français
