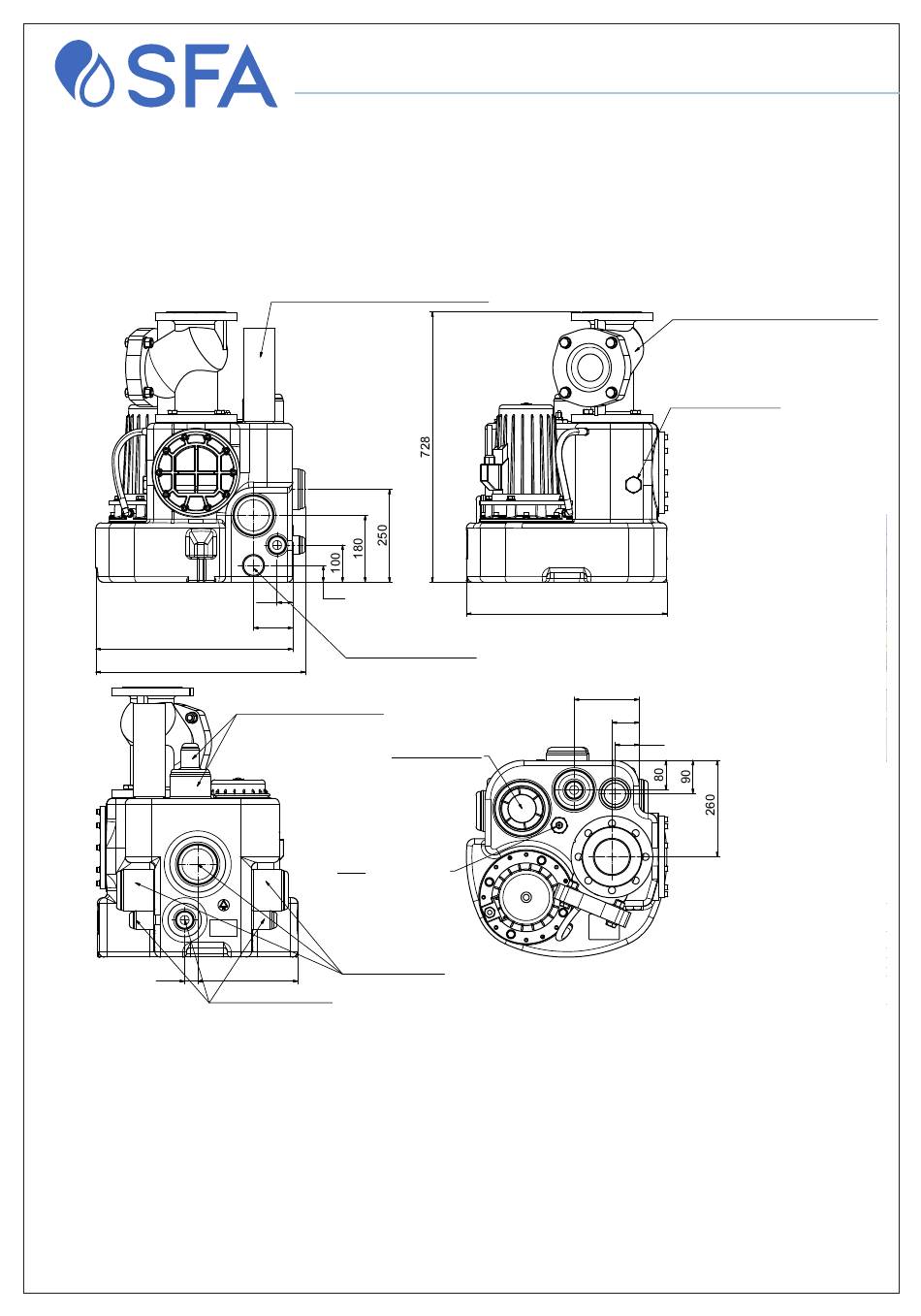

SANICUBIC 1 FRK 3,0
8
F
E
D
530
564
C
B
A
35
8
128
7
6
Pièce de raccordement
DN 70 pour conduite de
ventilation
45
42
Raccord Rp1 1/2" pour
106
la pompe à membrane
manuelle
Entrées
DN 100 / DN 50
Trappe de visite
Tube plongeur pour
l'évaluation du
niveau d'eau avec
raccord pour la
conduite de pilotage
Entrées DN 100
270
Entrées DN 50
7
6
SANICUBIC 1 FRK
5
4
540
175
73
5
4
Français
3
Clapet anti-retour
à bille en fonte grise
GG DN100
Évacuation 1"
pour le clapet
anti-retour
65
Zehnder Pumpen GmbH
Zwönitzer Straße 19
08344 Grünhain/Beierfeld
Diese Zeichnung ist Eigentum der Firma Zehnder
Pumpen GmbH. Sie ist für diese urheberrechtlich
geschützt und stellt ein Betriebsgeheimnis dar. Sie
darf ohne deren Zustimmung weder vervielfältigt
noch an Dritte weitergegeben oder anderweitig
verwendet werden.
3
2
Maße ohne
Form u. Lage-
Toleranzangaben
Abweichung
DIN ISO 2768-1(m)
DIN ISO 2768-2 (K)
Spache:
Deutsch
Bearbeitet:
03.10.2016
Haustein
Geprüft:
ArtNr.:
10466
F:\Arbeitsordner\Designs\Neue Arbeitsprojekte\Schmutzwasser_Hebeanlagen\Kompaktboy\10466_Komp
EDV:
2
