5.5.1 Druckleitung beim SANICUBIC 1.1 und 1.5
i
Die nach den einschlägigen Vorschriften geforderte Abwasser-Rückfluss-Sperre ist bei
der Hebeanlage SANICUBIC 1 FRK 1.1 und 1.5 bauseits in Form einer Rückschlag-
klappe integriert.
i
Die Verwendung eines Adapterflansches (Artikel-Nr. 11933) ermöglicht den Anschluss
einer Druckleitung DN 90 (Rohrspitzenden ø 85 - 90 mm).
SANICUBIC 1 FRK

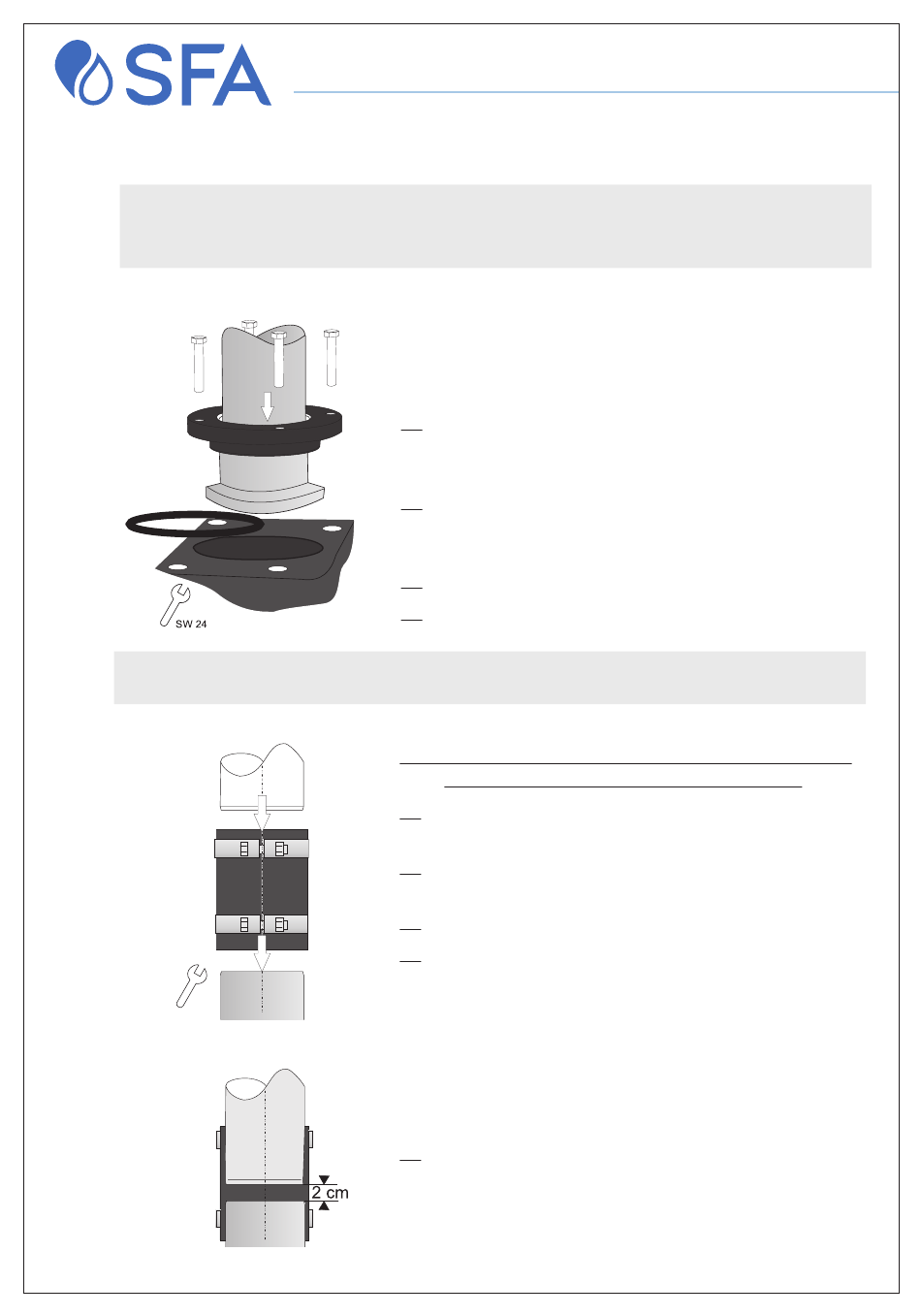

Der Adapterflansch ermöglicht den elastischen An-
schluss der bauseitigen Rohrleitung in DN 100 (Rohr-
spitzenden ø 108 -116 mm)
1. w Den mitglieferten Dichtring (O-Ring DN 100) in
die Nut des Druckabgangs vom Sammelbehälter
legen.
2. w Adapterflansch auflegen und so positionieren,
dass die Löcher vom Flansch zu den Gewinde-
bohrungen im Sammelbehälter passen.
3. w Die vier Schrauben M 16 x 60 handfest anziehen.
4. w Schrauben gleichmäßig über Kreuz anziehen.
Die Druckleitung wird mittels einem flexiblen Rohrver-
binder mit dem Adapterflansch verbunden.
1. w Flexibler Rohrverbinder über den Adapterflansch
schieben.
2. w Rohrverbinder mit einer Schlauchschelle fixieren
und die Schlauchschelle anziehen.
3. w Druckleitung in den Rohrverbinder einstecken.
4. w Druckleitung z. B. mit Rohrschellen und/oder
Konsolen so fixieren, dass sie nicht auf dem Ad-
apterstück der Hebeanlage aufsitzt. Das Gewicht
der Rohrleitung darf nicht von der Hebeanlage
„getragen" werden. Eine flexible Verbindung ist
gewährleistet, wenn ein Abstand von ca. 2 cm
zwischen dem Leitungsende der Druckleitung
und dem Adapterstutzen der Hebeanlage besteht.
5. w Die zweite Rohrschelle im Bereich der Drucklei-
tung fixieren und festziehen.
