4 Description du produit
Les stations de relevage des eaux usées de la série SANICUBIC 1 FRK sont des stations
de relevage prêtes pour le raccordement, entièrement submersibles, avec réservoir col-
lecteur en matières plastiques étanche au gaz et aux odeurs.
!
Les stations de relevage sont entièrement submersibles avec une hauteur maximale de
1 m de colonne d'eau (à partir de la zone d'installation) avec une durée de subersibilité
ne dépassant pas 2 jours.
Tous les appareils électriques, telles que la commande, les alarmes et les prises de
courant, doivent être installés dans des pièces sèches et protégés contre les risques
d'inondation.
Après une submersion et avant la remise en service, nous recommandons d'effectuer
une inspection. Ä Chap. 7 "Maintenance et entretien"
La station de relevage fonctionne avec une pompe à eaux usées verticale, sans obstruc-
tion, avec une commande automatique et pneumatique du niveau. Elle est entièrement
équipée de la commande avec tous les éléments de commutation nécessaires.

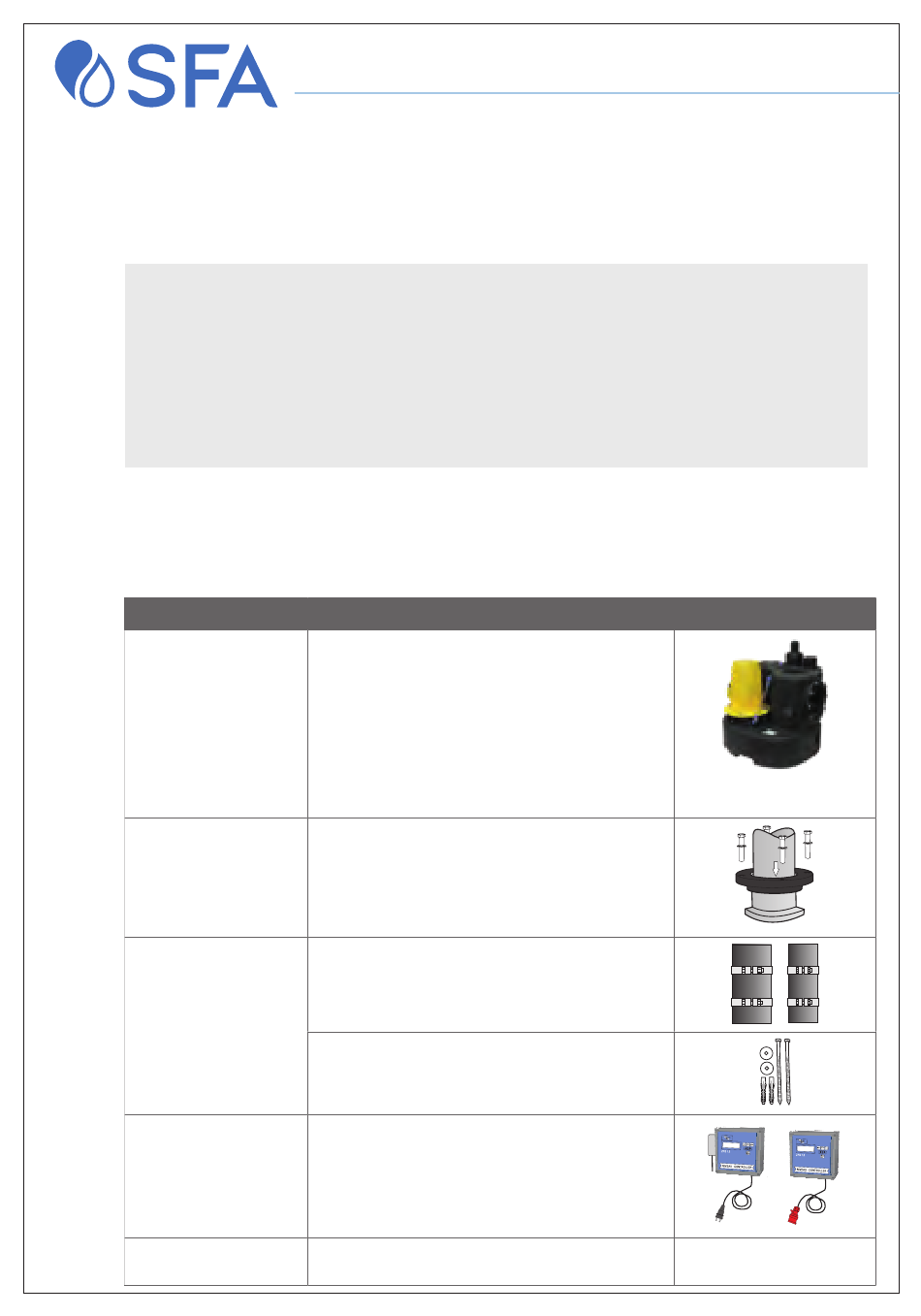

4.1 Contenu de la livraison
Unité
Réservoir collecteur
Complet
Bride d'adaptateur
sur conduite de pres-
sion
DN 100
Accessoires de mon-
tage
Commande de la
pompe
Documentation
100
SANICUBIC 1 FRK
Pièce unique
• 1 x Réservoir collecteur
• 1 x conduite de pilotage de tuyau pneumatique
Ø 8/6 mm, 5 m de long
• 1 x câble de raccordement 3,5 m de long
(connecté au moteur de la pompe et à la
commande de la pompe)
• avec clapets anti-retour intégrés DN 100 (sauf
sur le SANICUBIC 1 FRK 3,0-2P, avec clapets
anti-retour posés en fonte)
• 1x bride d'adaptateur de jonction sur
conduite de pression DN 100
• 1 x Joint torique DN 100
• 1 x Joint plat DN 100
• 4 x vis à tête hexagonale M 16x60
• 1 x raccord de tuyau DN 100 (Tuyau NBR avec
2 colliers)
• 1 x raccord de tuyau DN 70 (Tuyau NBR avec
2 colliers)
• 2 x vis 6x140 (SW10)
• 2 x goujons 8x60
• 2 x rondelles en U
• 1 x Commande de la pompe ZPS1
(Type courant triphasé ou
type courant alternatif)
• Mode d'emploi
• Documents de livraison
