5.8.1 Montage de la commande
Pour l'installation de la commande de la pompe, il faut prévoir une zone de mur libre et
inondable d'environ 300 x 300 mm près de la station de relevage. Le câble de raccorde-
ment de la pompe mesure 3,50 m de long. L'emplacement de montage de la commande
doit être choisi en conséquence. La commande doit être montée de manière à ce que les
entrées de câbles soient orientées vers le bas.
!
La commande doit être installée de manière à ce que le tuyau pneumatique bleu pour la
commande du niveau puisse être posé de manière à monter en continu de la station de
relevage au raccordement à la boîte de commutation. Le fonctionnement impeccable de
la commande automatique ne peut être garanti qu'à cette condition.
5.8.2 Fixer la prise de courant
La commande de la pompe dispose d'un câble de connexion de 1,5 m de long avec une
fiche CEE ou une fiche à contact de protection. Une prise avec les données suivantes doit
être installée:
Prise CEE pour type
« courant triphasé »
• Valeur de raccordement de 400 V/50 Hz
• Champ tournant de droite
• Fusible secteur max. 3 x 16 A inerte
SANICUBIC 1 FRK

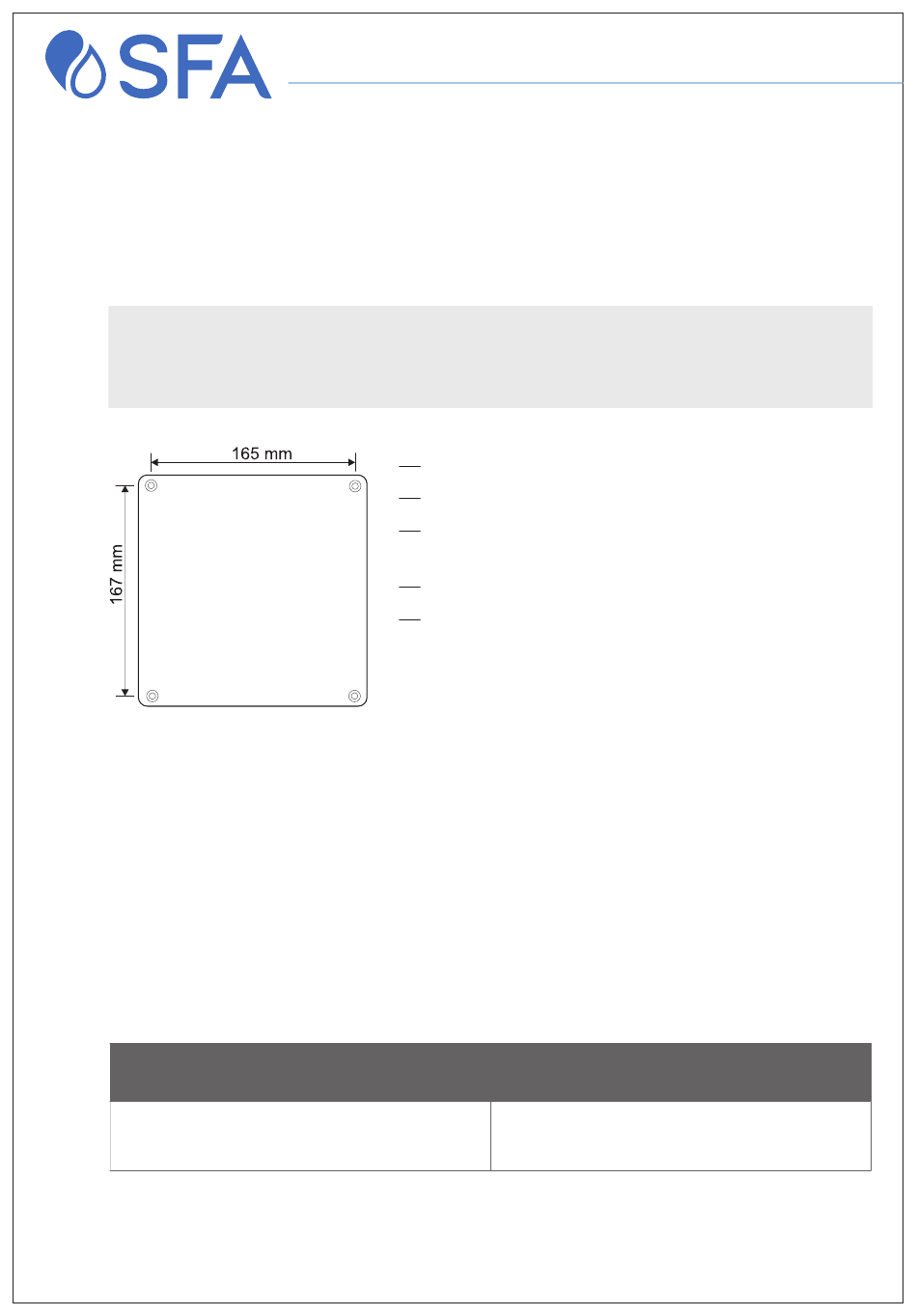

1. w Transférer le modèle de trou sur le mur.
2. w Percer 4 trous, aspirer et enfoncer des chevilles.
3. w Ouvrir le couvercle de la commande - en veillant
à ce qu'aucun câble ne soit desserré.
4. w Visser la commande avec 4 vis.
5. w Remettre en place et visser le couvercle de la
commande - s'assurer qu'aucun câble n'est
pincé.
Prise à contact de protection dpour type
« courant alternatif »
• Valeur de raccordement de 230 V/50 Hz
• Fusible côté réseau max. 16 A inerte
